别扯什么材料设计，衰减的根在第一次充放电
很多人张嘴就说三元正极胜在能量密度，闭口不提它天生的缺陷。首次不可逆容量损失是所有三元绕不开的第一道坎。说白了，层状结构里，锂第一次脱出来，就有一部分回不去了。

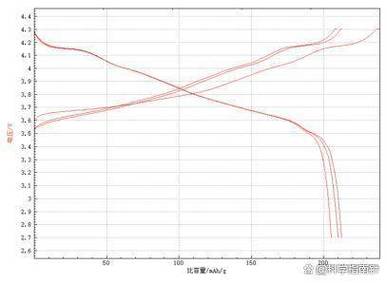

你以为是工艺没做好？我们中试线拉过10批同配方的NCM811，镍83%钴7%锰10%，对辊之后面密度3.8g/cm³，烧结温度920度，所有参数卡到小数点后一位，测出来首次不可逆损失最低也有8.7%，最高直接摸到13%。
什么概念？你设计的280Wh/kg的电芯，刚做完第一次化成，直接少了20多到30多Wh/kg，等于你花了大价钱买的高镍材料，一成多直接打了水漂。这不扯吗？
补锂是缓兵之计，不是解药
现在行业全在吹补锂，说补完锂就能把这个损失补回来，还能提能量密度。我亲手调过三种补锂工艺，从湿法混掺锂粉到原位预锂化烧结，都试过。
说实话，首次损失确实能压到3%以内，看起来很美对不对？实测下来，问题全在后面。补过锂的三元正极，循环到500次，常温产气率比不补的多了22%，多余的游离锂根本不会乖乖待在晶格空位里，第一次充放电就全跑到负极去长SEI，把负极孔道堵得严严实实，内阻涨得飞快。
我们做高低温循环测试，45度高温下1C充放，补锂的三元容量衰减率比不补的快了整整7个百分点。成本就更别提了，补10%摩尔量的金属锂，正极材料成本直接涨1.8万一吨，摊到电芯上，每度电成本加12块，一辆车60度电，就是720块，哪个车厂愿意掏这个钱？
三元正极绕不开的硬伤，从来没人敢明说
说来说去，补锂也好，包覆掺杂也好，都是在修修补补，根本碰不到核心问题。核心问题就是镍离子迁移带来的晶格坍塌，这是三元层状结构天生的病，治不了。
高镍三元，镍含量越高，锂位和镍离子的半径越接近，循环过程中，脱嵌锂次数多了，镍离子就往锂位跑，一走了之，整个层状结构就塌了。你包覆个几纳米的氧化铝氧化锆，能管得住表面，管得住内部吗？
我们拆过循环1000次的8系三元电芯，做透射电镜看二次颗粒，内部裂纹能开到10μm以上，电解液顺着裂纹往里面渗，整块颗粒从内往外腐蚀，根本拦不住。
现在行业都往9系甚至95系高镍走，镍越高，这个问题越夸张。我去年在实验室测9系三元，恒温25度，很慢的速率充放，1000次容量保持率能做到81%，看起来符合国标对不对？拿到模拟整车工况测，冬天零下10度放一晚，每周两次快充，500次循环下来容量保持率直接掉到72%，离要求差了整整8个点。
说白了，所有对外放的数据都是挑出来的最优样，批量生产根本达不到。
不过话说回来，不是说三元正极一无是处，现在要做续航600公里以上的新能源车，你绕不开三元的高能量密度，磷酸铁锂就是比不了。但问题是，整个行业都在遮着捂着这个事，都在说工艺突破，都在说性能达标，没人敢明说，三元正极天生的结构不稳定性，是当下产业化根本绕不开的死结。
你再怎么调工艺，加多少成本，都只能延缓衰减，没法彻底解决。别扯那些虚的，当下你买高续航三元电池的车，就要接受三五年之后续航掉一成多的现实，这就是躲不开的事实。
