2026-09-14 06:31:46 分类：材料工艺
去年给长三角那家做换电的新势力做电池包被动散热方案，对方咬咬牙用了一整车进口的闭孔泡沫铝，三个月路试回来拆包，靠近电芯的下半部分已经被压变形，孔径收缩了快40%，直接压坏了三分之一的模组，赔了不少钱。
这不是个例。泡沫金属这东西，被资本吹得快上天了，实际上走到产业化，到处都是坑。
别被”孔隙率90%”的参数骗了
到处都在说泡沫金属孔隙率能做到90%以上，比塑料还轻，强度比同重量钢材高三四倍，还能吸能还能散热，简直无所不能！
说实话，那都是实验室拿巴掌大的小样品做出来的数据。真给你批量生产十块大板，能有一块符合宣传参数就不错了。
我干了15年材料工艺，没事就抽不同厂家的货测。国产的，进口的，各抽20块样，算下来，批量稳定生产的泡沫铝，孔隙率能稳住70%就是顶尖水平。进口货孔径偏差能控制在15%，国产货普遍30%起步，一块板上这边孔大得能塞下指甲，那边跟实心铝差不了多少。
做个碰碰车的缓冲块，凑活能用。你要做新能源电池的均热板？孔隙差一倍，热传导系数差两倍，局部温度直接飙到80度，分分钟出问题。
说白了，宣传册上的参数，都是挑最好的那块切出来的试样测的，跟你拿到手的批量货，根本就是两个东西。

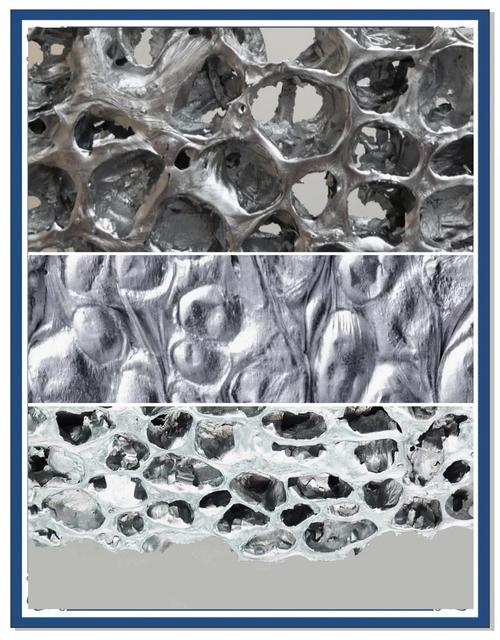

工业批量生产泡沫铝成品孔隙不均匀实拍
最卡脖子的不是原料，是成核稳泡
很多外行写文章，说泡沫金属卡脖子是因为发泡剂或者稀土原料。错了。
最头疼的，是发泡过程中气泡往哪儿跑的问题。你往融化的铝水里面加发泡剂，气泡天生比铝水轻啊，一个劲往上浮，等冷却完切开看，上面的孔大得离谱，下面密得像块砖。一块20mm厚的泡沫铝板，顶面密度0.3g/cm³，底面能到0.9g/cm³，差三倍。
这么大的密度梯度，能用在哪儿？哦，现在有粉末冶金烧结法，能把匀度做上去，但是做一块1200mm×2400mm的标准大板，成品率不到40%。差不多两块板就碎一块，成本直接翻三倍，一块板卖两万块，哪个主机厂敢用？
我之前跟团队熬了三个月，改了炉体倾斜角度，加了稳泡用的弱磁场，最后成品率刚摸到55%，已经是行业内找不到几家能做到的水平。你说难不难？
实验室烧个5cm见方的小试样，谁都会啊。放大到工业尺寸，就全是解决不了的问题。

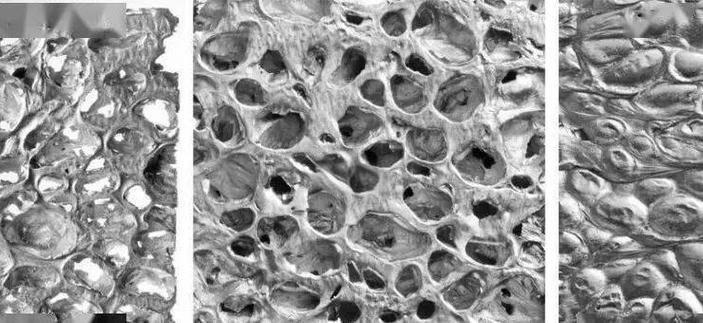

泡沫铝板材截面密度梯度剖面实拍
绕不开的死结，就是做不到标准化
绕不开的死结，就是做不到标准化
泡沫金属吹了几十年，到现在都没真正大规模用开，核心就是一个问题：做不出统一公差的标准化产品，就不可能进工业化供应链。
你去问任何一家泡沫金属供应商，问他密度公差能做到多少，十家有九家跟你说”大概±20%吧，差不多就这样”，问孔径，”你要多大的？1mm到10mm都能调，差一点正常”，就连最基本的厚度公差，能给你做到±1mm就已经是行业顶级了。
现在汽车、储能这些大行业，哪个零件公差不是丝级要求？你给我差一个毫米级，装都装不上，装上了性能也不一致，谁敢批量装车？
再说连接。泡沫金属要焊在结构件上，一焊高温把气泡烫炸，焊缝全是气孔，粘都粘不牢。用胶粘吧，胶渗进孔隙里，固化完重量直接涨了20%，原来吹的轻量优势，直接没了，折腾半天图啥？
还有回收。现在讲双碳，零件要能回收，泡沫金属孔隙多，裹了太多杂质、胶、焊料，回炉融化除渣的成本，比买新铝锭还贵，根本没人收。下游大厂谁敢大规模用，以后一堆废铝砸手里，环保账算不清。
我见过不下十个拿泡沫金属项目拿融资的创业团队，全死在批量出货这一步。实验室数据好看得能发顶刊，真要给客户供一百块大板，合格的不到三十块。
别扯什么未来的新材料革命。先把一块一平米大、公差控制在5%以内的泡沫金属板做出来，成本压到比普通铝板贵不到一倍，再说别的。
现在，就是这样，全是坑，没人愿意捅破这层窗户纸而已。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：泡沫金属：被神化的新材料，藏着没人敢说的硬伤
文章链接：https://m.yqhljx.com/list_11/2805.html
