2026-09-14 07:01:40 分类：材料工艺
去年给国内某新势力车企做电池包隔热配套，一批刚发出来的EPS泡沫，装车3个月就软塌了，变形率超过42%，我们赔了近两百万。
窝火。
外观一点问题挑不出来，泡孔均匀得能拿去当行业样本，谁看都说好，结果一用就垮。
你以为泡孔均匀就是好？错得离谱
大半做泡沫的，入行第一课就是学看泡孔。圆溜溜、大小一致就是A级品，歪瓜裂枣就是残次品。我刚入行那会也奉若圣经。
直到09年给北方冷库做聚氨酯保温板材，一批货夏天贴上去，冬天就裂了满墙缝，漏冷量比设计值高了27个百分点，甲方直接扣了全部工程款。
拆回来切片测，才发现问题根本不在泡孔匀不匀。
这批货为了降成本，发泡的时候故意多打了10%的发泡剂，把泡孔拉得更大，泡孔壁直接拉薄了。平均厚度不到12微米，闭孔率看起来还是92%，合格。结果零下30度冻三个循环，泡孔壁直接扯碎，闭孔率直接掉成75%，保温性能直接砍半。
说白了，好看的泡孔不能当饭吃。你要的是长期低温下的结构稳定性，不是显微镜下的审美。

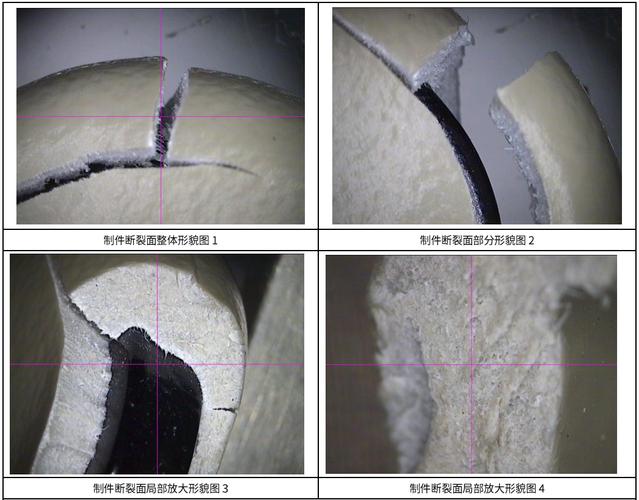

冷库保温泡沫塑料开裂失效截面图
现在很多小厂都玩这套，外观一模一样，泡孔比你还均匀，价格比你低八个点，你拿外观根本分不出，用个一两年问题全出来。
说白了，就是拿寿命换成本，坑的就是只看参数不看实测的甲方。
发泡倍率从来不是越高越轻越好
现在全行业喊轻量化，不管做什么，一上来就要越高的发泡倍率越好，密度越低越好，仿佛密度多降一个kg/m³，就是技术大突破。
去年那批电池包泡沫就是这么坑的。客户咬死了要18kg/m³的密度，我当时跟人拍桌子都没用，人家说同行都能做到18，你非要做22kg/m³，就是你技术不行，想多要钱。
结果呢？南方夏天三十七八度，电池包长期工作温度稳定在六十度以上，泡沫一直受着压烘着，蠕变变形直接超出设计阈值三倍，原本留的5mm隔热间隙，直接变成了19mm，顶得水冷板移位，电池最高温升超了设计值8度，差点出安全事故。
说实话，这个规律我测了不下一百次：发泡倍率每提5倍，常温压缩蠕变性能至少掉15%，六十度以上高温环境，直接掉30%。
你拿去做快递包装，填进去撑两天，用完就扔，当然越轻越便宜越好。你拿去做汽车零部件，要扛五到八年的温度压力，那就是埋雷。
新能源汽车电池包泡沫塑料蠕变变形样品图
很多人搞反了逻辑：泡沫塑料的轻量化，是满足性能要求之后再谈的事，不是为了轻而轻，把可靠性都轻没了。
不过话说回来，现在行业卷成这样，你不做有人做，客户就认低价低密度，你说破天也没用。
产业化绕不开的死结，没人愿意直面
产业化绕不开的死结，没人愿意直面
干了15年，我见过太多吹得神乎其神的泡沫概念，什么全生物降解、什么超高发泡、什么纳米改性，真落到批量产业化，全是解决不了的硬伤。
可降解泡沫现在炒得最凶对吧？聚乳酸发泡，你要把密度降到30kg/m³以下，成本直接是普通EPS的三倍以上，就算你做出来，放半年，吸湿率超过8%，强度直接掉一半，放仓库都能坏，怎么大规模用？
普通石油基泡沫呢？回收就是扯淡。一吨泡沫压缩完还有三个立方，运输成本一吨就要八百多，卖碎料才卖五百多，谁做赔本买卖收？大部分最后还是填坑烧了，说全回收都是骗政策补贴的幌子。
再说发泡剂，禁了氟利昂，现在用CO₂发，发出来的泡孔就是容易大小不均，稳定性差，良率比戊烷发低10个点，用戊烷呢？一条生产线光防爆安全投入就要三百万起，小厂根本掏不起这个钱，偷偷用违禁发泡剂的多了去了，查得到算你狠。
你说高端应用呢？航天、动力电池要耐150度长期不变形的泡沫，现在要么用PI发泡，成本一公斤上千块，只能用在航天上，车厂根本用不起，要么用改性PU，耐不了三年就变形，根本没有中间的靠谱选项。
对吧？这么多年，全是在参数上玩花样，核心的成本、性能、环保的矛盾，一个都没解决。
泡沫塑料从来不是什么高大上的新材料，就是个靠细节堆出来的普通工业品，你不尊重它的使用规律，只玩参数营销，最后坑的还是自己。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：被错用的泡沫塑料：15年工艺实战戳破的行业误区
文章链接：https://m.yqhljx.com/list_11/2806.html
