2026-09-14 08:56:57 分类：材料工艺
去年苏州客户寄过来的汽车电子传感器支架，把我吓一跳。用碳化硅晶须增强铝基做的，12万公里路试断了3根。断面一抛，光镜下一看，一大团晶须缠在断口中心，就是裂纹源。哦，原来又是那个被吹上天的神器坑了人。
别扯什么理论强度，晶须的分散性就是量产死穴

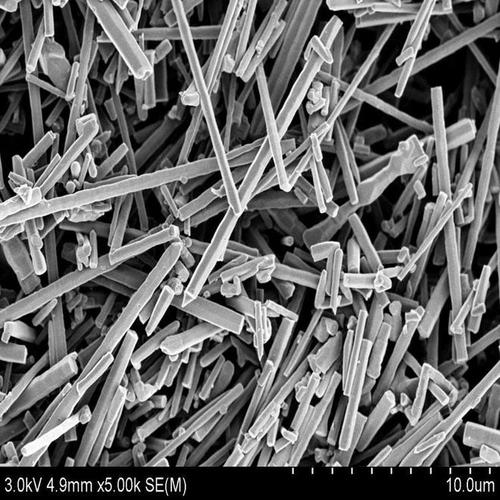

扫描电镜下团聚的碳化硅晶须显微图
晶须理论强度接近化学键本身，这个谁都知道。说白了，就是几乎没有位错的单晶体，缺陷少，强度自然高。可问题是，你得把它均匀撒到基体里啊。1μm直径、10μm长的碳化硅晶须，比表面积快到10m²/g，表面能高得离谱，稍微静电大点，就自己吸成一团。
实验室怎么做？拿烧杯装酒精，放晶须，超声波开最大，打1小时，再拿吸管滴到基体粉里，分散率当然好看。量产呢？一吨铝锭，你给我超声分散1小时？光电费就差不多8000块，算上人工，成本直接比普通压铸铝翻一倍，哪个主机厂敢用？
我试过用球磨分散，磨半小时，晶须全断了，长度从10μm磨成2μm，长径比从10变2，那还叫晶须吗？那叫纳米颗粒，增强个鬼。试过分散剂，加了之后，成型的时候分散剂分解出气孔，强度反而掉了5%。什么气相沉积原位生长，长出来的晶须乱长，还是缠，而且只能做小尺寸试样，做个100mm以上的零件都难。
晶须的界面结合，到现在都是一笔糊涂账
铝基碳化硅晶须断口界面透射电镜图
要晶须起作用，载荷得能从基体传到晶须上对吧？界面结合差，晶须直接拔出来，毫无贡献。结合太强，裂纹直接沿着晶须断，还是没用。那怎么控制？
现在所有人都在说表面涂覆，涂一层二氧化硅或者氮化硼，改善和铝液的润湿性。我前年做了17组对比试验，同一批次晶须，同一炉铝，同一成型参数，最后测抗拉强度，最高差出32%。同一块料切出来的两个试样，一个强度涨了21%，一个掉了14%，找谁说理去？
哦，还有取向问题。压铸的时候，铝液往模腔里冲，晶须跟着流，最后全顺着流动方向躺平了。你要增强的是垂直方向的强度，结果晶须全躺平行了方向，等于白加。你说能不能磁场定向？可以啊，实验室做个小试样，通电加磁场，把晶须掰正，量产你给我整个两米大的磁场模具？成本堆到天上去，卖谁去？
说实话，现在很多论文里的数据，都是挑了一百个试样里最好的那个放进去，真给你算良率，一半都达不到。谁用谁倒霉。
所有量产神话，全都是不计成本的特例
所有量产神话，全都是不计成本的特例
现在网上能搜到的晶须成功案例，全是什么航天陀螺仪支架、导弹尾翼配件，一个零件做三个月，挑几千根晶须手动排，成本几十万一件，坏了就换，根本不需要考虑良率和成本。放到民用工业，一年出十万件，一件赚五十块，你跟我谈手工排晶须？疯了吧。
前几年还有人推硼酸铝晶须做塑料增强，代替碳纤维，说成本低。我拿过来测过，添加量15%，强度才赶上10%的碳纤维，密度还比碳纤维高，做出来的零件更重，成本算下来反而高五个点，谁要？还有什么晶须增韧陶瓷，做刀具，确实耐磨，可是一刀下去，十把崩三把，良率上不去，只能卖给发烧友玩，做不了量产。
不过话说回来，我不是说晶须全是骗鬼的。这东西本身没问题，性能确实好。问题是，现在产业化根本绕不开那个硬伤——没有低成本的大规模均匀分散定向工艺。所有的成果全卡在100g级小试，放大到100kg就出问题，分散不均、良率低、成本炸，这三个坎，到现在没人跨过去。
我干了15年工艺，见过多少新概念吹得天花乱坠，最后死在产业化门口。晶须这东西，现在就是实验室的香饽饽，发论文好发，申经费好申，就是不能用在民用量产项目上。你要是做批量出货的产品，听我一句，离它远点。别等路试做完断了零件，哭都来不及。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：晶须：被吹爆的材料增强神器，为什么量产不敢用
文章链接：https://m.yqhljx.com/list_11/2810.html
