2026-09-14 08:25:47 分类：材料工艺
去年给轨道交通客户做静载测试，12mm厚的铝蜂窝复合板，标称比强度是实心铝板的五倍，压到1.2MPa直接塌了。断面碎得像被车轧过的蜂窝煤。
干工艺十五年，经手的蜂窝项目没有一百也有八十。这行的套路我摸得门清。
蜂窝的强度，其实是偷出来的
很多人说蜂窝结构天生强度高，这话不对。说白了就是把材料挪到远离中心的位置，用空芯换刚度，相同重量下，当然比实心块硬。实测下来，同重量的铝蜂窝板，抗弯刚度确实是实心铝板的3到7倍，重量只有同刚度实心块的五分之一不到。
这个账谁都会算。所以从飞机蒙皮到包装衬垫，什么地方都要插一脚蜂窝。
但是绝大多数人不知道，蜂窝的强度只对着正压来的。你要是侧着掰，或者沿着芯壁的方向剪，那强度直接掉九成。
铝合金蜂窝结构压缩失效断面实拍
我刚入行那会帮人家做地铁的扶手腰靠，就是把力的方向算错了，第一批两百件全废了。亏了几十万，吃了三个月泡面，这个教训我记到现在。
说实话，蜂窝结构最适合的工况就一种：均匀受正压，受力方向垂直于面板，别的工况都是凑活用。
藏在检测报告里的猫腻
你去看任何厂家的蜂窝板检测报告，强度数据都是漂亮得不行。但是你仔细看测试环境，基本上都是25度室温，干态，静态加载。
实际用起来哪有这种好事？
前年我们接了个海边观景平台的项目，用的是国内一线大厂的防水铝蜂窝板，说好的十年耐候，结果才用了八个月，靠近栏杆的位置就开始脱粘起鼓。拆开来一看，芯壁和面板之间的胶层全泡坏了。
我们自己做了三个月湿热老化测试，温度60度，湿度95%，测出来结果吓人：市面上八成的蜂窝板，粘结层剪切强度掉了30%到45%，差一点的直接开胶。
湿热老化后蜂窝结构脱粘分层剖面

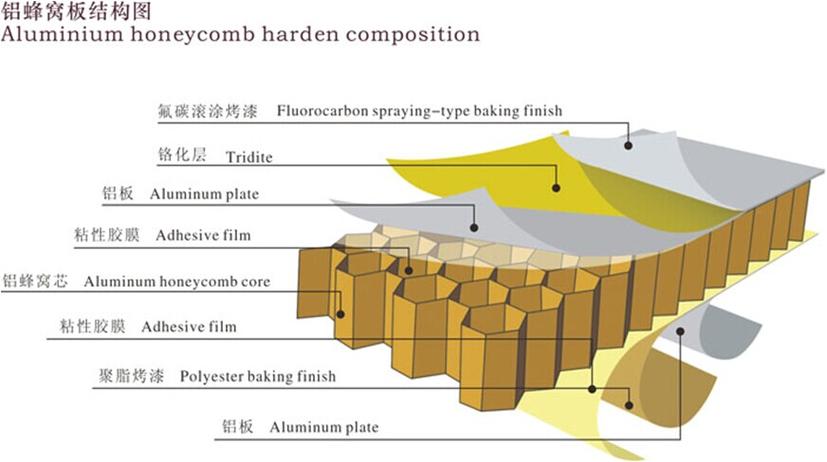

不过话说回来，这也不能全怪厂家。蜂窝结构的粘结本来就是最大的软肋。芯层是一个个空心格子，和面板的接触面积本来就只有不到10%，全靠那点胶把两个面粘在一起。你想让胶层扛住湿热、盐雾、高低温循环，那成本得翻两倍，谁做得起？
还有更邪门的，你要是在蜂窝板上打螺丝装配件，受力点集中在那几个芯格上，稍微用点力，芯格直接被压瘪，螺丝就松了。我见过不少做集成墙面的厂家，就是栽在这个点上，好好的项目做黄了。
产业化绕不开的死结，没人敢明说
产业化绕不开的死结，没人敢明说
现在行业里都在吹蜂窝结构，说什么未来轻量化的主流，我就说句实话，蜂窝结构到今天，还有几个根本绕不开的硬伤，没有任何解决方案。
第一个，异形件做不了。你要是做一块方方正正的平板，蜂窝的成本确实下来了，你要是做个带弧度的飞机蒙皮，或者做个汽车的防撞吸能盒，异形的蜂窝芯怎么切？怎么粘？现在都是手工做样件，一件的成本够买十件实心件，根本没法批量。
第二个，一致性太差。1平米见方的铝蜂窝板，批量生产下来，芯格的公差差个0.2mm太正常了，热压之后，面板的平面度差1到2mm，你要做精度要求高的场合，比如高铁的车头内饰，必须二次铣平，这一下加工成本直接涨30%，减重省下来的油钱，还不够补加工费的坑。
第三个，回收难。现在的蜂窝复合板，面板是铝，芯是铝，胶是环氧树脂，熔在一起根本分不开，报废之后只能填坑，根本没法回收，双碳目标下，这就是个天生的缺陷。
很多人说我唱衰蜂窝，其实不是。该用蜂窝的地方，比如火箭的整流罩，飞机的地板，那确实好用，值那个钱。但是现在什么猫啊狗啊的场景都往蜂窝上凑，房车地板用蜂窝，餐桌面板用蜂窝，甚至木门都要做蜂窝芯，说白了就是跟风降成本，降完了质量出问题，最后锅还得我们工艺员背。
就说这么多。干这行，别信那些PPT上的神概念，拿过来压一压，泡一泡，测完了再说好用不好用。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：蜂窝结构：吹上天的轻量化神器，我摔了三次才摸透它的底
文章链接：https://m.yqhljx.com/list_11/2809.html
