2026-09-15 03:15:58 分类：材料工艺
去年东莞一家做新能源充电枪外壳的客户，打样百套全过第三方高温测试，批量交货一千套，装车三个月坏了两百多。拆件复测，材料标称热变形温度120℃，实际90℃环境放两小时就弯得卡不住插针。
标称热变形温度是怎么“凑”出来的
大部分工程人员都不知道，现在材料商给出的热变形温度，全是按国标GB1634或者ASTM D648测出来的。说白了就是给标准塑料样条加固定负载，匀速升温，样条弯曲达到0.21mm时对应的温度，就是结果。
这里面的操作空间，比你想的大得多。测的时候用0.45MPa负载还是1.8MPa？差出20℃太正常了。绝大多数商家都会标0.45MPa测出的结果，你不问，他绝对不会主动说测试条件。
塑料热变形温度试验机加载测试图
我当年在改性厂做配方开发，老板让把改性PP的热变形温度往上提10℃，怎么操作？多加10%的短玻纤，然后测试选低负载，直接就达标了，成品每公斤成本只涨了八毛钱。你送样去第三方测，数据确实对得上，但是实际用的时候，产品长期受力，和实验室那十几分钟的快速升温过程，完全是两码事。
实际工况里，热变形温度根本不代表耐热能力
太多工程师选料，直接把热变形温度当成材料的最高使用温度，这就是跳进了最大的坑。还是说回那个充电枪的案子，客户的充电枪外壳实际工作最高温度也就85℃，标称热变形120℃，怎么就坏了？
实测发现，那个产品的卡口位置，长期承受1.2MPa的夹紧力，既不是实验室里的0.45MPa低负载，也不是几小时的短期测试，是持续三五个月的长期受力。塑料本来就是粘弹性材料，哪怕温度低于标称热变形，长期受力也会蠕变变形。热变形温度的测试方法，从根上就测不出来蠕变的影响。

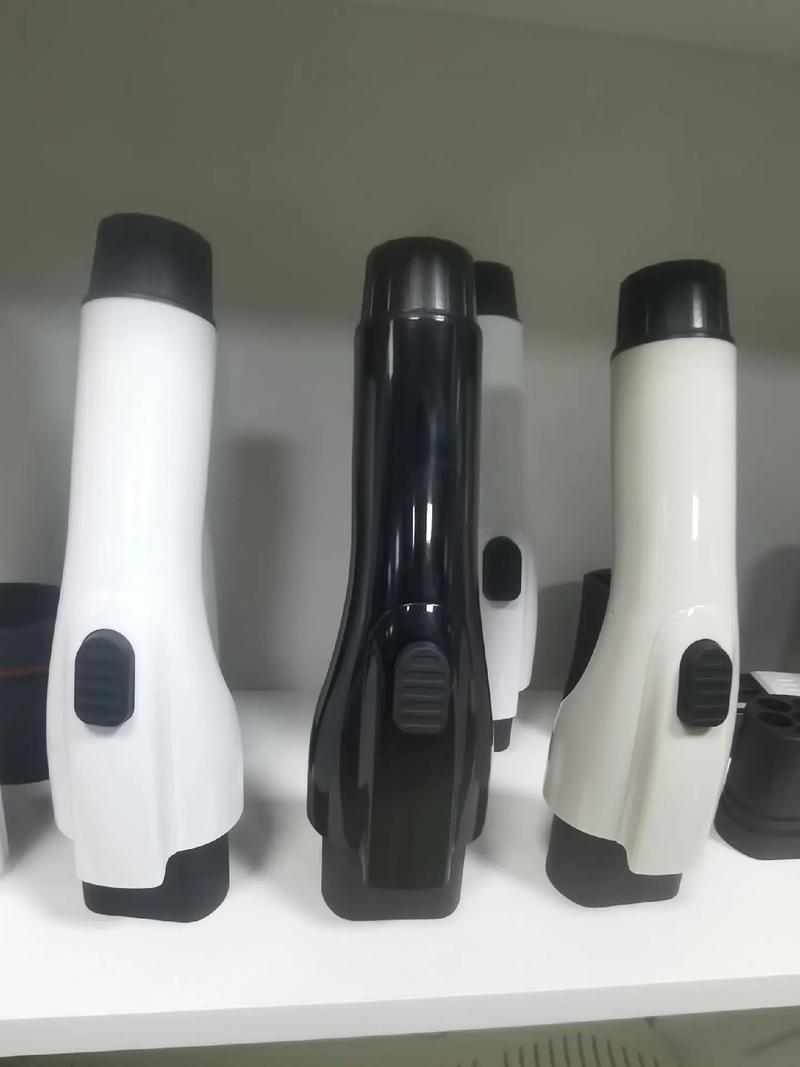

新能源充电枪外壳蠕变失效实物图
你说气不气？测试标准本身就有缺陷，整个行业却拿这个参数当金标准。还有更离谱的，改性料加了20%的矿物填充，测出来的热变形温度直接涨了30℃，但是常温冲击强度掉了40%，实际用起来一碰就裂，出了问题商家就说”我热变形温度达标了啊”，你找谁说理去？
说实话，我见过至少七个项目死在这个参数上，甲方要求热变形必须过多少，材料商就按着要求调测试条件，大家心照不宣凑数据，最后出事了互相甩锅。
产业化里绕不开的硬伤，从来没人敢说破
产业化里绕不开的硬伤，从来没人敢说破
现在行业里最大的问题，不是大家不知道热变形温度不准，是根本拿不出一个能用的替代方案。你说测长期蠕变耐热性能？测一次要三个月，成本小三千，普通中小客户拿批量货，不可能每批都做这个测试。
而且不同的产品形状、壁厚、受力方式，对耐热变形的要求完全不一样，同一种材料，做1mm厚的外壳和做10mm厚的支撑板，实际变形温度差出30℃都不止，标准样条测出来的热变形温度，和实际产品的性能半毛钱关系都没有。
有人说换维卡软化点？维卡更坑，维卡是测针入深度的，负载更小，和实际受力差得更远。说白了，整个产业链就是抱着一个几十年前的老标准凑合用，大家都知道不对，但是没人愿意改——改了就要增加成本，就要重新定验收标准，没人愿意做这个得罪人的冤大头。
我干这行十五年，踩过这个坑，也陪客户擦过这个坑的屁股，选料的时候别死盯着COA上那个热变形温度的数字，一定要拿自己开模做的实际产品，放到比实际工况高10℃的环境里，按实际受力装夹放一周，测完变形量再谈量产。你省了几千块的测试费，最后批量出事赔的钱，够你做一百次测试。玻纤取向的坑别忘了，标准样条尺寸小，注塑的时候玻纤取向度高，测出来的热变形本来就比实际大产品偏高好几个度，这个细节，绝大多数人都不会注意。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：拆解热变形温度：工业选材里最坑人的参数陷阱
文章链接：https://m.yqhljx.com/list_11/2847.html
