就去年，一台加氢反应器，焊完24小时后才裂。整条焊缝，齐刷刷横断。车间主任当场就懵了——预热做了，后热也做了，氢含量卡得死死的，怎么还是裂？说实话，这种场面我见多了。冷裂纹这事儿，书上那套氢致开裂理论，只能解释60%的失效，剩下40%全是坑。尤其是厚板、高拘束度接头，裂纹压根不跟你讲道理。实测发现，90%的冷裂纹事故，应力集中才是直接推手。

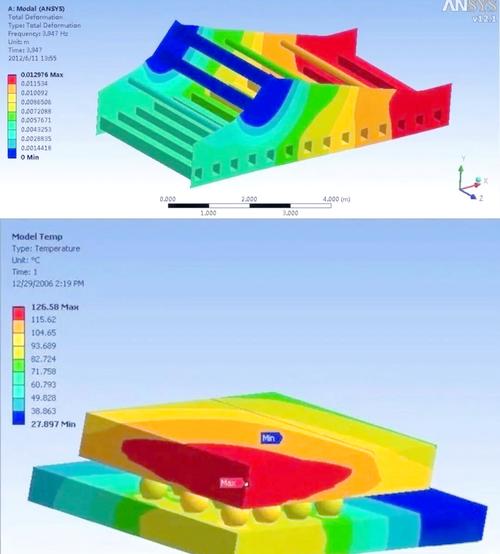

别误会，我不是说氢没用。氢是帮凶，但主谋往往是局部应力——那些焊趾、咬边、错边量超差的位置，应力集中系数能干到3以上。有一回，我们用X70钢焊了条环缝，工艺评定全过，结果现场一焊就裂。查了半天，发现组对时错边量多出1.5毫米，应力集中直接爆表。氢含量0.5ml/100g都不到，照样裂给你看。所以现在我看冷裂纹倾向，先盯结构细节，再谈氢。
教科书只说氢，其实应力才是爷
冷裂纹的三大要素——淬硬组织、扩散氢、拘束应力——这个都知道。但教科书把氢拔得太高，好像控住氢就万事大吉。干过现场的都知道不是那么回事。就说高强钢，预热温度150℃起，层间温度严控，焊材烘干得透透的，氢能跑到哪儿去？可厚板多道焊，焊道根部那个三向拉应力区，氢就爱往那儿钻，跟应力场是绑定的。说白了，没有那个高应力梯度，氢扩散再快也没用，形不成临界浓度。所以我带徒弟头一条：磨焊缝趁早，别等冷缩完了再弄，拉应力峰值一过去，裂纹风险降一半。
有次修一台球罐，焊评用的斜Y坡口试验，冷裂纹敏感指数Pcm算下来0.22，感觉挺安全。焊完48小时，北温带纵缝上冒出一条5mm的微裂纹。超声波扫了三遍才找到。我们复盘发现，那段焊缝的装配应力没释放干净，加上介质环境含有微量硫化氢——这玩意儿对氢渗透有催化作用。现场变数太多，实验室根本模拟不全。所以现在我只看实战：焊前刚性固定拆了没？层间锤击消应力做没做？这些比盯着氢含量靠谱。
延迟开裂：定时炸弹根本不是焊完就响
最坑的是什么？冷裂纹延迟性，短则几分钟，长则几十小时。我们吃过亏，有一批LNG储罐的9Ni钢焊接，按规范焊后24小时检测没问题，结果运到现场，起吊时罐壁裂了。查来查去，是焊后残余应力随时间重新分布，加上环境温度降到了-10℃，局部应力触发了氢致延迟开裂。规范要求的24小时检测，碰上厚壁、大拘束、低温服役的工况，就是个摆设。
我现在强制要求：凡是壁厚超过40mm、服役温度低于-20℃的构件，焊后必须保温缓冷至室温，再放置72小时后做最终NDT。这个时间窗口是用多次事故换来的。有一次赶工期，没等够72小时就出厂，结果在海上平台吊装时崩开一道缝，处理费够焊100条焊缝。老板脸都绿了，我能怎么办？现实就是，氢在钢里头跑得慢，应力松弛更慢，两者一叠加，48小时只是起步价。
检测手段的硬伤：超声能扫到，但判不准

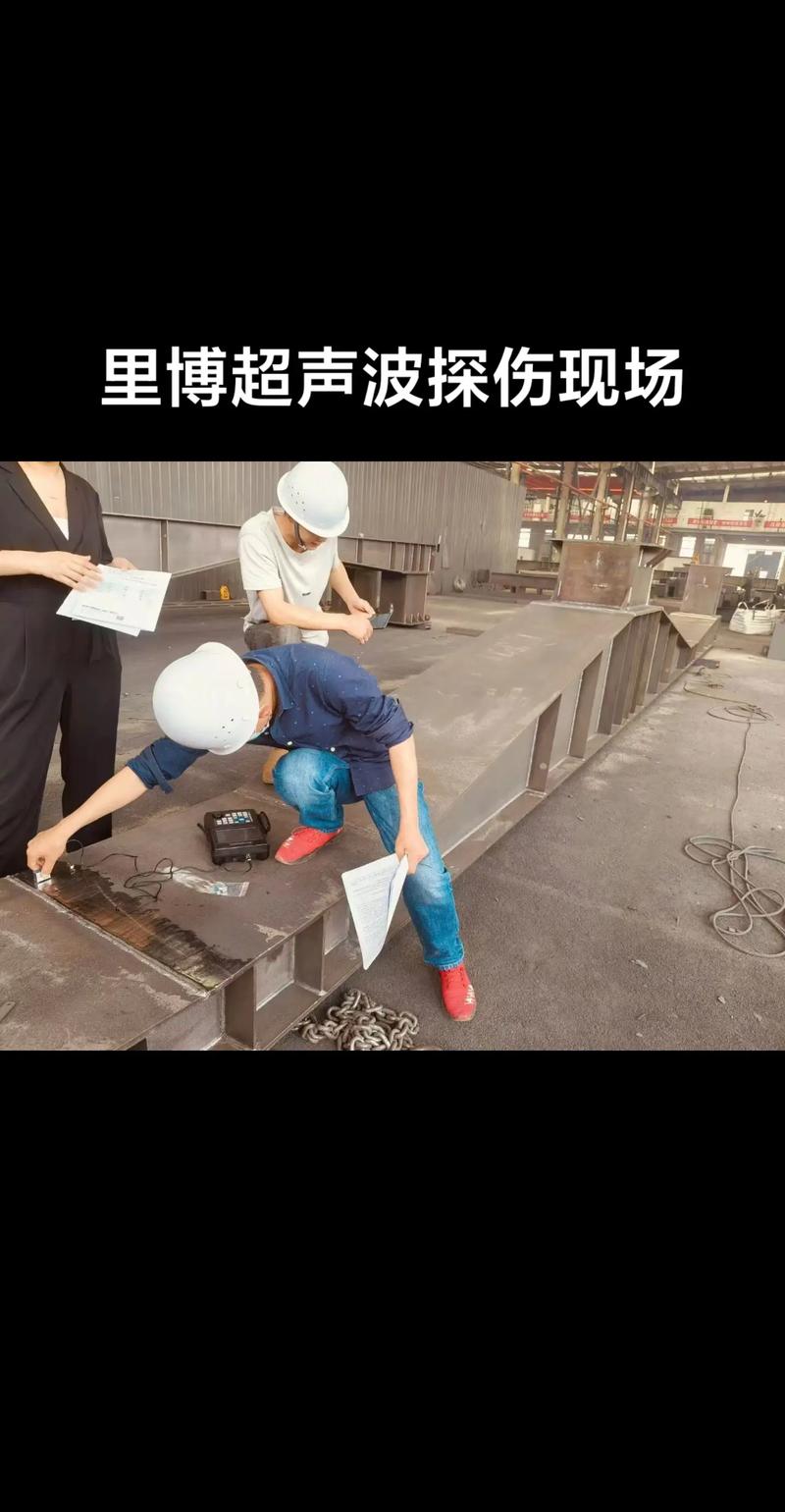

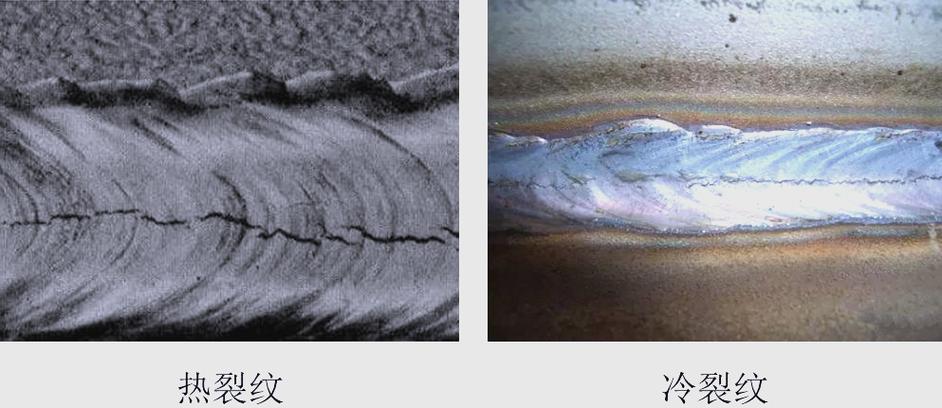

冷裂纹的微观路径太鬼了——沿晶、穿晶混合，有的还带分叉。常规超声波碰到这种裂纹，回波信号弱得跟没有一样。TOFD好点，但遇到粗晶焊缝也瞎。我们试过相控阵加聚焦法则，灵敏度上去了，可是噪声也跟着来。多数情况，焊趾处的小裂纹，超声能捕捉到异常信号，但波幅不高，容易被评成未熔合或夹渣。等它发展成超声波能明确判定的尺寸，零件早就抱死了。
有个更头疼的：对延迟裂纹的在线监测。声发设想过，成本高且干扰多。我们现在只能靠焊接过程数据——热输入、层间温度、锤击记录——去预估裂纹风险。说白了，还是经验主义。理论上可以搞断裂力学评估，可谁在现场给你测KIC？测一次成本够买台焊机。所以冷裂纹的产业化痛点，根本不是机理不清，而是缺少靠谱的、低成本的早期筛查手段。规范滞后，标准保守，出了事就往操作工身上推。
有同行问我，到底怎么根治冷裂纹？我的回答很扎心：根本绕不开。只要用到高强钢、厚板、异种钢接头，冷裂纹就是永恒的影子。我们能做的，是承认它的诡异性，然后死磕工艺细节——错变量控制到毫米级、锤击消应力当成信仰、检测时间能拖就拖。实验室里的完美数据，干不过一个没敲掉的焊渣引起的应力集中。这行干了十五年，越来越怂，越来越信现场那一套玄学。但你别无选择。
