2026-10-07 13:33:52 分类：材料工艺
去年帮一家航天院所复盘故障，三台验证机试车，每次都在120秒左右炸掉。拆开来一看，号称能扛1800度的铌合金喷管喉部，已经氧化成酥渣了。
没人敢信。
多数人对铌合金的耐温，全是错的
很多人拿铌合金的熔点说事儿，熔点2468℃，比钨钼低一点，比普通高温合金不知道高到哪去，吹起来就是下一代热端材料的种子选手。
说实话，那都是脱离实际环境的纸面数据。说白了就是，只要你把铌合金扔在有氧气的地方，温度超过600℃，它就开始疯狂吸氧吸氮，不出半小时，整块材料就脆得掉渣。
实测发现，1200℃静态空气中，常用的C103铌合金，1小时的氧化减重就超过20mg/cm²，换算下来，1mm厚的板材，不到10小时就全烂没了。
很多文献只说铌合金能扛1700℃以上的高温，半句不提这个前提：必须在真空或者惰性气氛里。一到实际使用场景，只要沾了氧，什么性能都白搭。

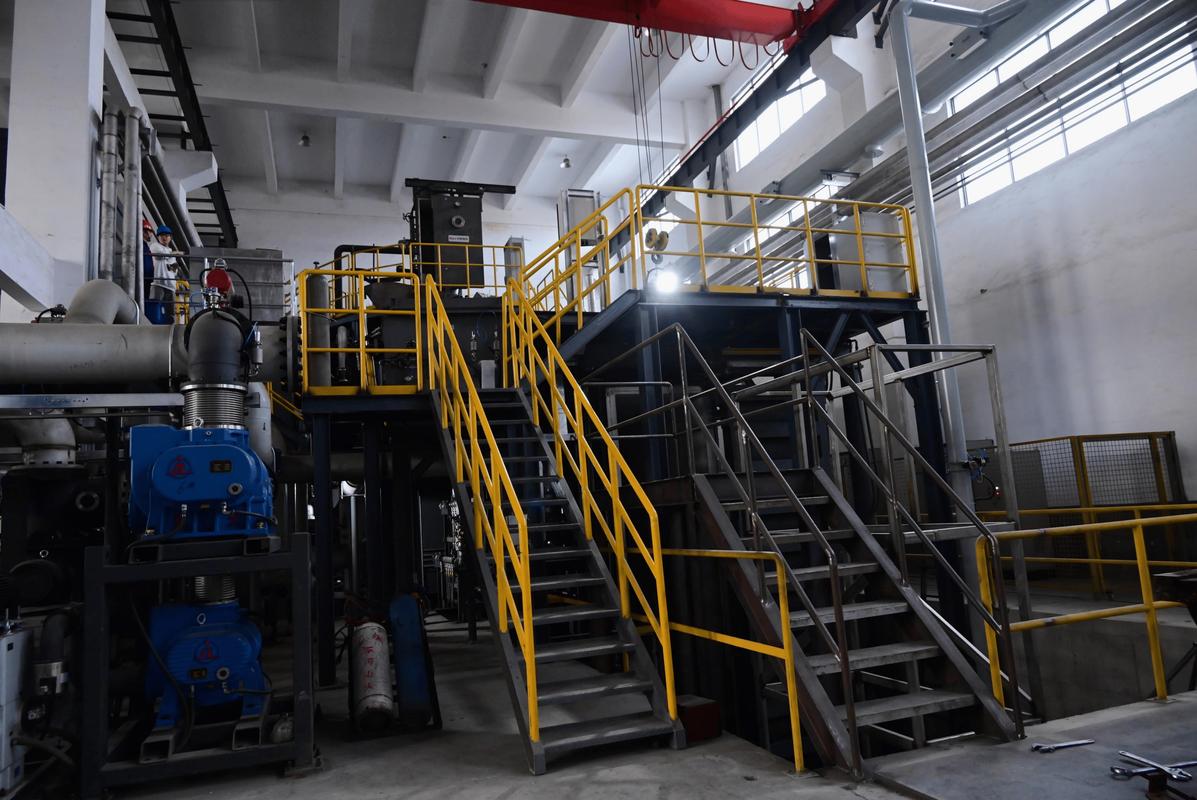

真空熔炼铌合金铸锭现场图
加工铌合金，比你想象的费钱一万倍
铌这东西天生活性大，从熔炼开始就娇贵得离谱。你要做合格的铌合金铸锭，必须全程真空，开一次1吨的真空自耗炉，光抽真空就要12小时，光是电费，就够买半吨304不锈钢了。
锻造更头疼，温度低了裂，温度高了粘模具，一炉料出来，成品率能到60%就算烧高香。我之前碰过一个民口项目，要做一根直径800mm长2米的铌合金燃烧室壳体，弯圆的时候裂了三次，返工一次就是十几万，最后甲方顶不住成本，直接换成碳化硅陶瓷基复合材料了。
就算你侥幸把毛坯做出来了，焊接还卡你脖子。哪怕用最先进的真空电子束焊，保护腔只要漏进万分之一的氧，焊缝直接脆得像苏打饼干，一敲就碎。
最后还要涂抗氧化涂层，每涂一层就要高温烧结一次，涂层和基体的膨胀系数不匹配，烧完就出裂纹，成品率能到50%都能吹技术领先。
小厂根本玩不起。投个几千万进去，说不定连一件合格的大尺寸构件都做不出来。
铌合金高温氧化失效截面电镜图
当下产业化根本绕不开的死结
当下产业化根本绕不开的死结
现在行业里所有人都在盯抗氧化涂层，说白了就是换着配方调涂料，什么硅化物涂层、铝化物涂层，吹得天花乱坠，其实都是治标不治本。
涂层确实能扛几千秒，够短时间工作的火箭上面级用，但是只要发动机工作超过半小时，或者涂层在加工时碰出一个头发丝细的裂纹，高温燃气直接灌进去，顺着裂纹就把基体咬穿，之前我们做过试验，1500℃下，一个0.1mm的裂纹，10分钟就能咬穿3mm厚的铌合金板。
这还不算成本的问题。现在能用于工业生产的高纯铌，一吨价格要接近80万，是TC4钛合金的12倍，是高温合金的8倍，就算你解决了氧化问题，大部分民用领域根本用不起。
不过话说回来，我干了15年材料工艺，见得太多了，现在90%炒铌合金的项目，根本不是真的要能用，就是蹭热点拿经费。真要做短时间工作的部件，现有铌合金凑合用没问题，可要是有人吹铌合金能替代高温合金做航空发动机长时工作热端部件，那就是纯纯的忽悠。
到今天，铌合金本身的高温氧化活性问题，还是理论上都没完全摸透的盲区，更别说工程上解决了。低成本大尺寸构件的成型工艺，也没人拿出靠谱的量产方案。这两个硬伤，就是当下铌合金产业化根本绕不开的死结。
堆再多经费，吹再多概念，也绕不过去。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：铌合金：被高估的高温结构材料，藏着产业化绕不开的死穴
文章链接：https://m.yqhljx.com/list_11/3971.html
