说实话，现在满大街都在说AI质检，但真正跑通产线的项目屈指可数。不是算法不行，是成像和机械基础太烂。我搞了二十几年机械设计，后来一头扎进自动化检测设备，最深的感触是：AI只是决策终端，前面是从光到电的整个链路，任何一环瘸腿，结果都是灾难。今天分享几个真实教训。
先聊相机：像素不是万能的
很多采购一上来就喊“我们要一亿像素”，我真想拍桌子。分辨率只是基础，关键看你要识别的缺陷有多小。有一个简单的估算公式：水平像素数 = 视场宽度 ÷ 最小缺陷尺寸 × 2~3。这2~3倍是为了让缺陷在图像中至少覆盖2~3个像素，否则任何算法都难以稳定识别。
举个例子，检测手机中框上的划痕，划痕宽度0.02mm，视场需要覆盖50mm。那么水平像素至少是 50 ÷ 0.02 × 2 = 5000。一台2000万像素相机水平分辨率约5472，勉强达标。但如果你还要求同时分辨颜色偏差，那就要更高的位深和色彩还原能力，而这不是像素能解决的。这时候很多人忽略了一个参数——动态范围。金属高光面，反光区和暗部同时出现在视野里，动态范围不够，高光一片死白，暗部漆黑一片，再牛的AI也白瞎。
顺便说一句，判断相机的动态范围、信噪比这些指标，别只看官方宣传页，最好参考EMVA 1288标准的实测值。同一款相机，不同采样率下的动态范围差得离谱。我们踩过坑：某相机号称动态范围75dB，实际在高帧率下只有58dB，导致阴影里的微小缺陷全部淹没在噪声里。
还有镜头，别贪便宜用普通C口镜头。做精密检测，推荐远心镜头，尤其当视场深度需要覆盖不同高度的物体时。远心镜头能消除透视误差，但体积大、价格高。如果物体是平面，也可以用工业定焦镜头。这里有个公式算焦距：f = (传感器尺寸 × 工作距离) ÷ 视场宽度。注意单位统一，实际选型时还要留10%余量，因为镜头边缘畸变会影响测量精度。
光源设计：这里的坑深不见底
我敢打赌，现场调试时间有一半花在调光上。光源设计没什么金科玉律，但几个原则要牢记：低角度照明突出凹凸缺陷，适合划痕、压伤；高角度照明适合检测颜色和污渍；同轴光给镜面表面。但实际场景往往要组合使用。
举个例子，拉丝铝表面上的细微滤痕，普通白光压根看不出来。我们试过条形光、同轴光，最后用红外偏振光，以30°掠射角打过去，缺陷在图像里变成一条清晰的暗线。这里的关键是把偏振方向调成与拉丝纹路垂直，才能抑制背景反射。这是我花了三个晚上反复试验才摸出来的。
另一个血泪教训是光源稳定性。实验室里调好的亮度，上了产线不到一周衰减了20%！因为车间电压波动大，再加上光源老化。所以必须用恒流驱动，并且机械设计上给光源散热预留空间。否则亮度漂移会直接改变图像灰度分布，算法之前学好的阈值全部失效。

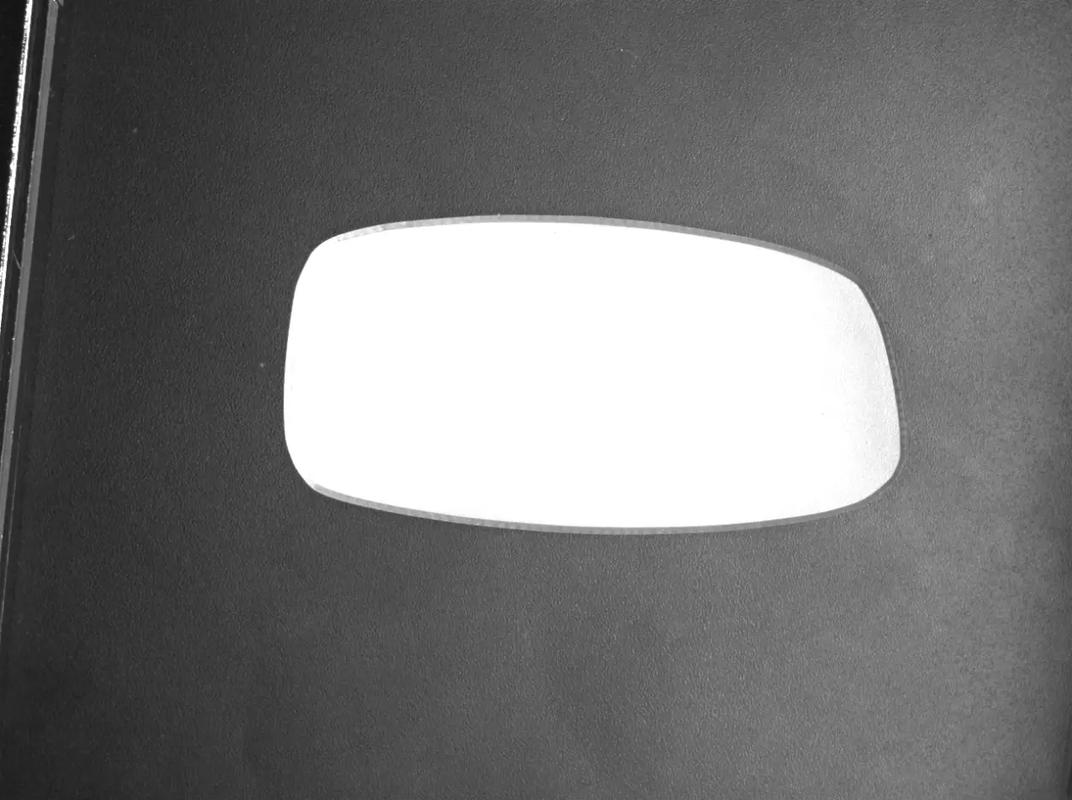

来看一张示意图，对比同一凹陷在不同照明角度下的成像效果。凹陷深度只有0.05mm，低角度光把它放大成可见的阴影，高角度光却几乎让它隐形。选错光源，缺陷就在你眼前溜走了。
机械结构要和算法“联姻”
很多机械工程师把相机当成传感器往架子上一装就完事，太天真。相机的位置、运动控制、振动隔离都会影响最终图像质量。正确的流程是：先做光学仿真，确定相机视野、工作距离和运动控制方案，再设计机械结构。
我们做过一个轴类零件检测项目，轴旋转，相机静止。这里有个匹配关系：曝光时间必须足够短，否则运动模糊会淹没小缺陷。轴直径30mm，转速300rpm，表面线速度约0.47m/s。如果曝光1ms，目标移动0.47mm，而你要找的裂纹宽度只有0.1mm，那图像就是拖影。解决方法是用频闪光源，把曝光压到100μs以下，同时相机同步触发。机械上还得考虑振动：如果机架固有频率和旋转频率接近，图像边缘会像毛边一样，算法判定边界时必然出错。
在多相机系统里，同步也是问题。我记得有个项目用了8个相机，最初用软件触发，结果帧率一高就出现不同步，图像间错位达几十毫秒。后来全部改成硬件触发，PLC统一发信号，问题马上解决。这里推荐遵守GigE Vision标准，并采用单独的触发线，而不是依赖网络命令。
另外，机架热变形或长期振动会让相机位置漂移。机械设计时要留出调节螺纹孔或滑槽，方便定期用标定板校位。我见过一个工厂，相机装在半固定铝型材上，半年后图像坐标偏了十几个像素，AI模型全跟着偏了。后来换了铸铁基座，加装温度补偿销，才算稳住。
一个真实项目：环境光差点毁了所有
某厂让我们做玻璃盖板的缺陷检测，demo阶段准确率99%，上了产线一个月，误判率飙升到30%。我们排查了半天，发现万恶之源是环境光——厂房窗户透进来的自然光在玻璃表面形成移动的反光条纹，而且随着天气和时间变化。算法的训练数据都是在固定光源下拍的，从没见过这种干扰，于是误判。
解决办法很粗暴：搭一个密闭检测暗室，用不透明材料做遮光罩，内壁涂黑，装上固定角度的LED光源，再用偏振相机滤除残余反光。这样环境光影响降到最低，误判率才回落。这个经历告诉我：AI模型再聪明，也敌不过恶劣的成像环境。 机械设计时必须考虑环境光的隔离，这不是可选项，而是必选项。
标准化：我们缺的不是AI，是工程纪律
现在行业里每个人都想用AI，但AI检测系统的性能验证方式还很原始。我习惯用标准缺陷样件和GR&R分析（量具重复性和复现性）来评估整套系统。别只盯着算法输出的准确率，得做卡方检验，看不同时段、不同批次下的检测结果是否稳定。这跟机械测量里做MSA（测量系统分析）是一个道理。
另外，标注格式、图像存储、接口协议都没有统一标准。如果你做集成商，尽量采用成熟的机器视觉软件框架，比如Halcon或OpenCV，并遵循GigE Vision和GenICam标准，减少后期维护成本。机械接口方面，建议统一采用ISO标准的快换法兰和定位销，方便不同产线间快速切换。
最后说一句：AI外观检测不是魔法。它需要光学、机械、算法、软件四方协同，而我们最擅长的机械部分，恰恰是决定成败的地基。别让算法工程师天天为你的模糊图像发愁。
