摘要：很多具备基础力学知识的工程师，设计压杆类零件时往往只校核强度，忽略稳定失效校验，最终导致样机测试甚至量产阶段出现失效问题。本文结合一线设计的实际案例，梳理压杆稳定设计中的核心坑点和实用优化方法，供同行参考。
你真的分清楚强度失效和稳定失效了吗？
前两年对接过一个自动化生产线的项目，客户的举升机构做出来，静态载荷才到设计值的六成，支撑柱突然弯了。拆下来拉去做材料检测，屈服强度完全符合要求，截面应力也远小于许用应力。
问题出在哪？稳定失效。

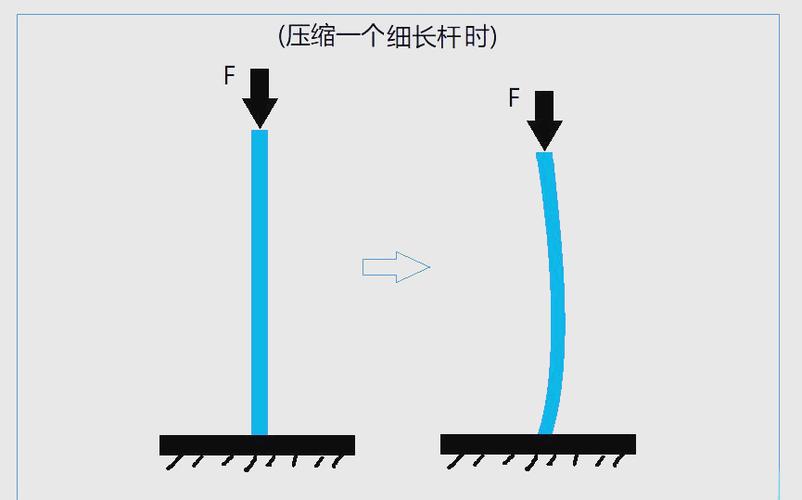

很多人做设计，脑子里第一反应就是算强度：材料够不够，会不会断，会不会裂。但压杆的失效，90%的出事情况都跟强度没关系。强度失效是材料本身被压坏，应力超过屈服强度，永久变形。稳定失效是什么？本来笔直的杆，轴向压力到了临界值，突然发生侧向弯曲，再也回不去，整个结构直接垮掉。
完全是两码事。
我刚工作那会给某剧院做升降舞台的支撑柱，图省事选了满足强度要求的实心圆钢，强度余量留了20%，结果做样机静载测试的时候，才加到1.2倍额定载荷，柱子突然就弯了，整个舞台歪了小半米。吓出一身冷汗。后来换成同截面面积的无缝钢管，临界力直接翻了三倍多，顺利过了2倍额定载荷测试。
谁踩过这个坑谁知道，真的太疼了。
欧拉公式适用吗？别上来就套
学材料力学的时候，第一个接触的就是欧拉临界力公式，σcr=π²E/λ²，对不对？很多人不管什么压杆，上来就套这个公式算临界力，结果算出来的临界力比实际值高了一大截，直接埋了雷。
欧拉公式只适用于大柔度杆，也就是当压杆的长细比λ大于等于比例极限柔度λp的时候才能用。就拿最常用的Q235钢来说，λp约等于100，也就是说，你的压杆长细比小于100的时候，套欧拉公式算出来的临界应力，比实际的大了20%甚至更多，完全不能用。
说实话，实际工程里大部分常用压杆，都是中柔度杆，长度不算太长，截面又不小，这种情况得用经验公式算临界应力，比如对于Q235钢，中柔度杆的临界应力σcr=235-0.00668λ²，单位是MPa，这个是行业通用的，误差很小。要是长细比小于等于60，那其实就是强度问题了，直接校核强度就行。

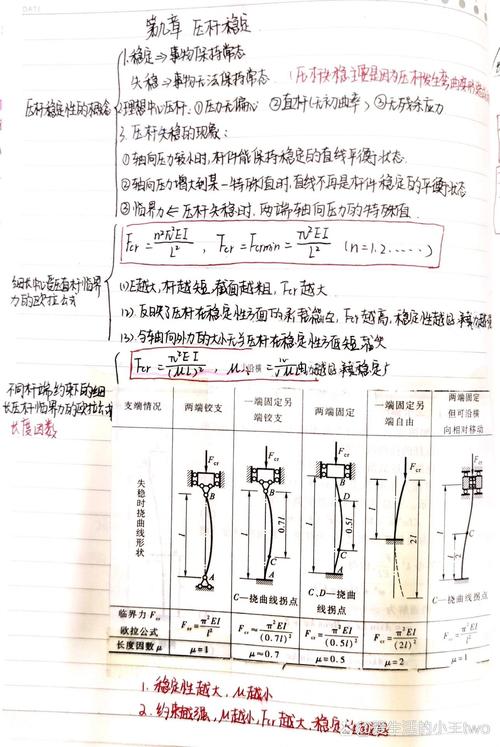

不过话说回来，比公式选错更坑的是长度系数μ乱取。计算长度l0=μl，这个μ直接影响长细比，差一点临界力差好多。理想情况两端铰支μ取1，两端固定取0.5，一端固定一端铰支取0.7，一端固定一端自由取2，这个是课本上的数，实际工程里哪有这么理想的支承？比如焊接在钢板上的柱脚，你说它是固定端吧？它多少还是能转一点，所以一般取0.6比取0.5要安全，真出问题你就知道留这一点余量有多重要。
工程设计里的压杆稳定优化，没你想的那么复杂
很多人一听到优化，就觉得要调有限元模型算半天，其实几个小改动，就能把压杆的临界力翻好几倍，成本还不增甚至降。
第一个原则，同样的截面面积，尽量把材料往截面边缘放，提高回转半径i。空心薄壁方管比同重量的实心方钢临界力高三四倍，就是这个道理。我现在做堆垛机的立柱，清一色用大尺寸薄壁型材，比原来的实腹柱轻了40%，稳定性能还翻了一倍，太香了。再比如用两根槽钢做压杆，背对背拉开一定距离放，比拼在一起绕弱轴的回转半径大很多，长细比直接降下来，这个小技巧很多老工程师都在用。
第二个原则，能加中间支承就加，减小计算长度。一根1米长的压杆，中间加一个100克的横向支承，计算长度直接变成0.5米，临界力直接变成原来的四倍，这点材料成本换四倍性能，哪里找这么划算的买卖？我之前改过一个伸缩臂的设计，就是在两节臂中间加了一个辅助支承，直接把原来失稳不合格的问题解决了，不用改大截面，重量还没涨多少。
还有一个最常见的坑，就是只算一个方向的长细比。压杆两个方向的惯性矩不一样，长细比也不一样，你得取大的那个λ来校核对不对？前年审一个年轻工程师的图纸，工字形截面的支撑梁，他只算了绕强轴的长细比，弱轴的连算都没算，我拿计算器一算，比许用值大了快一倍，直接打回去改，不然做出来样机肯定出事。
对了，冷弯薄壁型材一定要考虑残余应力的影响，残余应力会让临界应力降10%到15%，设计的时候安全系数别卡太死，留一点余量总没错。现在很多人都靠有限元软件算非线性稳定，说实话软件能给你参考，但你自己得会手算大概值，边界条件设错网格画错，软件结果错得离谱，你全信它就完蛋。
最后说两句
压杆稳定是材料力学里讲了上百年的老知识点，不是什么高深的新理论，但就是这么基础的东西，偏偏每年都有工程师栽进去。总觉得强度够了就万事大吉，懒得花十分钟算个长细比，等到样机弯了，项目延期了，再改设计，亏的都是真金白银。
多瞟一眼长细比，比什么都强。
