做结构设计，你有没有遇过这种情况：有限元强度校核全绿，应力远低于材料屈服强度，样机一做出来，一加载就突然歪了塌了？大概率是你漏了屈曲分析。本文结合我十几年做机械结构设计踩过的坑，给中级工程师梳理清楚屈曲分析的核心逻辑和落地方法，都是干货。
别拿强度校核代替稳定校核
很多刚进阶的设计朋友，脑子里只有强度这根弦：只要应力不超，结构就没问题。大错特错。
强度是啥？强度是材料本身抗破坏的能力，应力超过屈服或者强度极限，材料坏了，结构才坏。屈曲呢？屈曲是结构的平衡失稳，哪怕应力远低于屈服，结构也会因为突然改变平衡形式发生大变形，直接废掉。

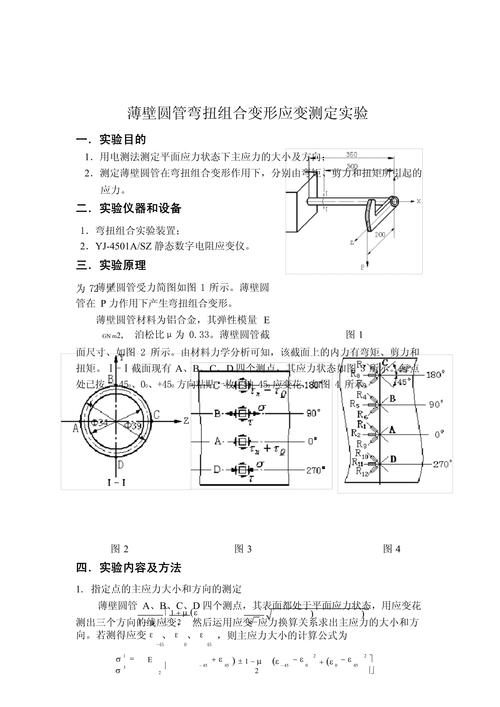

我最早碰这个问题，是十年前做光伏跟踪支架的主轴。那根主轴是薄壁圆管，外径140mm，壁厚4mm，跨度8米，轴向承受偏载带来的压力。当时算强度，最大应力才不到120MPa，Q235的屈服是235MPa，安全系数快两倍，我拍板就下料了。
结果样机做出来做加载试验，加到额定载荷的70%，主轴突然弯了，整个支架歪了。
出事了。
后来查原因，就是屈曲失稳。当时我连屈曲分析的门都没摸到，根本不知道还有这么回事。亏了小十万的试样和试验费，买了第一个教训：长细比大的受压构件，稳定比强度更重要。
特征值还是非线性？别瞎用
现在大家做屈曲分析，基本都是靠有限元，无非两类：特征值屈曲（线性屈曲）和非线性屈曲。很多新手图快，算完特征值屈曲拿结果就用，这是现在最多人踩的坑。
特征值屈曲的假设是什么？结构是完美的，没有初始缺陷，材料是线弹性，变形是小变形。算出来的临界载荷，是理论上的上限值。实际结构呢？不可能没有初始缺陷，下料弯一点，焊接变形一点，安装歪一点，缺陷肯定存在。所以实际的临界载荷一定比特征值算出来的低。低多少？10%到30%都有可能，看缺陷大小。

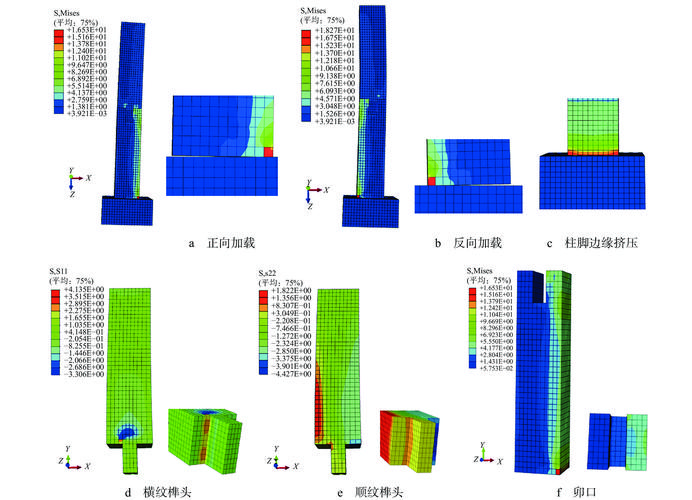

那非线性屈曲呢？它可以把初始缺陷、几何大变形、材料塑性都考虑进去，算出来的结果更接近实际情况。行业通用的做法是什么？先算特征值屈曲，提取第一阶屈曲模态，把模态按比例缩放成初始缺陷（一般按长度的1/1000，符合GB 50017-2017《钢结构设计标准》里的制造公差要求），然后加到原来的模型上，再算非线性屈曲，得到的临界载荷才是你设计能用的。
我去年做一个12米长的工字钢压杆，长细比148，特征值屈曲算出来临界载荷是126kN，按上面的方法加了初始缺陷算非线性，结果只有94kN，差了快25%。要是直接拿特征值的结果选截面，你想想后果？
不过话说回来，特征值屈曲也不是没用。概念设计阶段，用特征值快速估算临界载荷，判断一下结构会不会失稳，筛掉不合理的方案，效率很高。只是不能拿它当最终设计的依据而已。
工程落地的几个实用技巧
哪些结构必须做屈曲分析？只要是受压或者压弯组合的，长细比超过80的，薄壁厚度小于截面最短边1/10的，都得算。比如长活塞杆、立柱、桁架压杆、薄壁压力容器封头、风电塔筒、大跨度屋面梁，这些都是屈曲高发的地方。
说几个我总结的干货，都是踩坑踩出来的：
第一，网格不能太粗。屈曲分析算的是结构的整体变形模态，网格太粗，模态算不准，临界载荷误差能到15%以上。薄壁结构尽量用S4R四节点减缩积分壳单元，沿厚度方向不需要分层，只要平面网格尺寸不大于壁厚的5倍，精度就够。实体单元的话，沿厚度方向至少要分三层单元，不然结果不对。
第二，边界条件千万别瞎设。我见过不少新手，为了省事，把压杆两端直接设成完全固支，实际工程里哪里有完全固支？比如液压缸的活塞杆，伸出端是可以有微小偏转的，属于铰接，你按固支算，临界载荷直接高一倍，你敢信？做边界条件，多去现场看看实际安装情况，多留一点余量，不会错。
第三，别全靠有限元，手算先估算。等截面直杆，欧拉公式Fcr=π²EI/(μL)²，分分钟就能算出临界载荷，长细比超过比例极限长细比λp（Q235的λp大概是92，Q355大概是83，都是现成的数）直接用，小于的话用规范里的经验公式，比你打开有限元算半天快多了。先手算估个范围，再做有限元，错了一眼就能看出来，不会像我当年那样糊里糊涂就出事。
第四，安全系数别乱取。根据行业来，普通机械结构，取1.5~2.0就行，钢结构建筑按规范取1.7以上，航空航天的薄壁承力结构，因为载荷波动大，制造公差严但缺陷影响大，最少取2.5，别省那点重量把项目搞黄。
屈曲分析一点都不玄，就是结构的另一种失效模式而已。别拿强度够了当护身符，该算就算，该留余量就留余量。多踩一次坑，比你看十本教材记得都牢。
