上次课收作业，翻到大三学生的山地车架设计图，十份有八份的焊缝标注全是满焊。问为什么，说反正焊满肯定牢，不会断。哦，又踩坑了。
学生总觉得电弧焊就是粘钢板，没什么可设计的
进实验室实训，第一次拿焊枪的学生，十个有九个都这么想。不就是把两块钢板粘在一起吗？参数按教材调，焊完不漏就行，关设计什么事？
我也不说破，让他们自己算重量。上次那个车架设计，满焊算下来，比设计要求重了整整三分之一。学生瞪眼睛，说怎么可能？我指着图纸给他看，你这焊缝宽度比设计要求宽了一倍，每多一毫米焊缝，整个车架多出来的料加起来，可不是这点重量？
还有人更离谱，做压力容器封头的焊接设计，直接选了角焊缝，根本不管受力方向。应力一来，不开裂才怪。

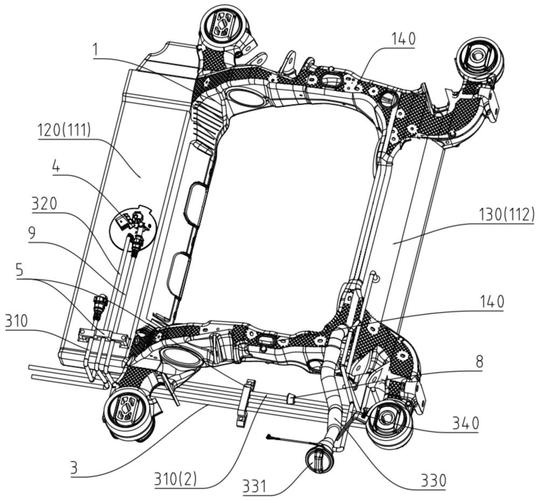

机械设计专业学生满焊错误车架图纸
设计取舍里才藏着真东西
说实话，我刚教这门课的时候，也按教材来，先讲电弧原理，再讲参数，再讲标注。学生听完记笔记，考试也能答对，一到实际设计全错。
后来改了教案，把试焊环节提前，进设计环节之前，先拿三块一样的Q235钢板，让学生用三个不同电流焊，焊完掰断自己看。

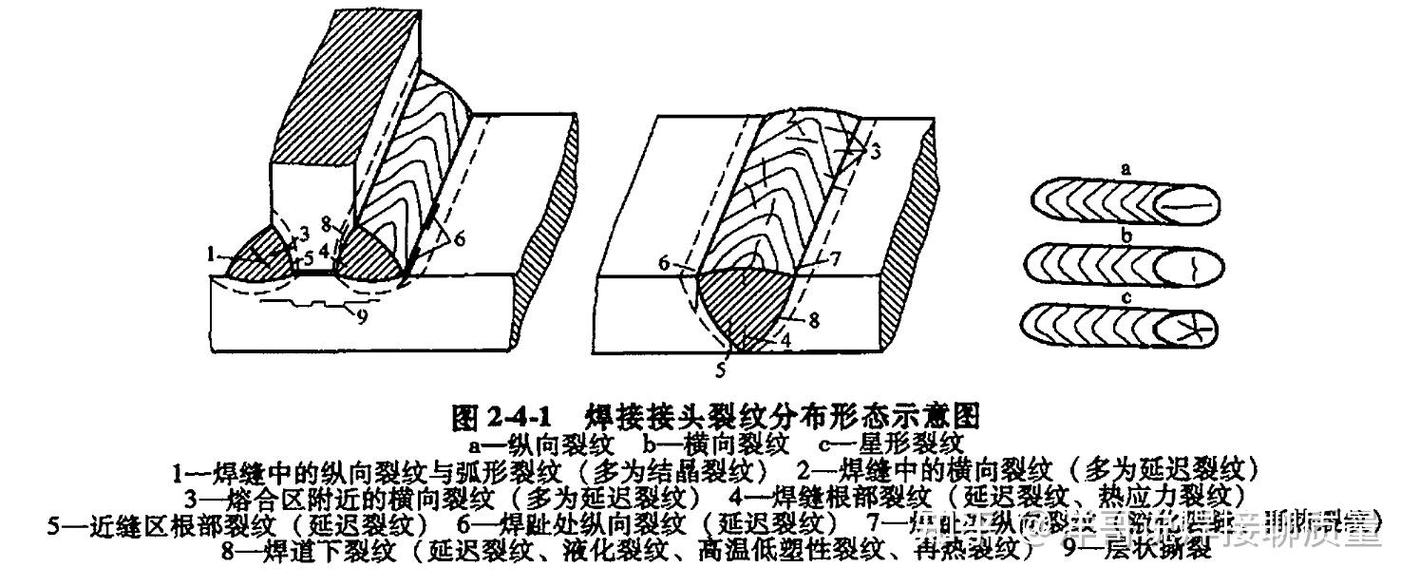

机械实训课不同参数电弧焊焊缝断裂样品
你别说，效果一下子就出来了。上次有个女生，平时做题都满分，焊完掰断那块电流太小的样品，拿在手里看了好久，说原来没焊透是这个样子。肉眼都能看到中间的缝，受力当然全在表面。电流太大的那个呢，焊缝直接烧穿，边缘全是气孔，一碰就碎。也就中间那个参数对的，掰断之后断在母材，不是焊缝。就这一次，比我讲十节课原理都管用。
那设计里要做什么取舍？第一个就是选焊缝形式，受力大的地方用对接，受剪的地方用角接，不需要全焊的地方，分段焊就够，还能减少应力变形。我见过太多做钣金结构的，为了“牢”把所有缝隙都焊死，最后工件变形翘了两毫米，装都装不上。变形带来的精度损失，比焊缝没焊透更难救。对吧？
还有坡口，很多学生觉得开坡口麻烦，厚板不开坡口，根本焊不透，表面看着好好的，里面全是空的。受力的时候直接从焊缝断，找谁哭去？不过话说回来，也不是所有厚板都要开双面坡口，能单面焊到位的，开双面就是浪费工时，成本直接上去，加工还麻烦。这些都是设计要考虑的，不是焊完再说的事。
改了三次教案，我留下这几个细节
改了三次教案，我留下这几个细节
第一次改，把原理往后放，先试焊再讲。第二次改，把现成的参数表去掉，让学生自己试完记参数，不同的板厚对应什么电流电压，自己摸出来的比背下来的记得牢。
第三次改，加了可焊性设计的环节，就是画图的时候就要考虑，你画的这个焊缝，工人能不能焊到？上次有个学生做箱体结构，把焊缝设计在内腔转角里，焊枪伸不进去，机器人也够不着，最后只能改结构，浪费一周时间。我跟他们说，你画的每一条焊缝，都要站在焊工的位置想一遍，我能不能伸进去焊？能不能看清熔池？看不见的地方，谁也焊不好。
还有应力，很多学生设计的时候只算焊缝的强度，不算焊接变形的应力。两块厚板焊在一起，冷却收缩拉着工件变形，你留的公差再够，变形完精度超了，还是废品。所以该留工艺余量留工艺余量，该开止裂槽开止裂槽，该分段焊就别连续焊，这些都是设计环节就要考虑的，不是加工环节的事。
哦对，还有一个，很多新手做设计，焊缝强度算得足足的，忘了母材和焊缝的匹配。用低强度的母材，配高强度的焊条，完全浪费，成本高不说，应力还不对。反过来，高强度母材用低强度焊条，强度不够，直接断。这些东西，教材上只写了一行，我得给学生掰扯半节课。
真的，机械设计哪有什么标准答案？就是在强度、重量、成本、加工性之间找平衡。电弧焊这点事儿，看着是加工工艺，其实全是设计的事儿。你把焊缝设计对了，整个结构一半的问题都解决了。不信你去车间转一圈，出问题的结构，十有六七都是焊缝设计错了，不是焊工焊得不好。
