课上攒出来的共性卡点
教了快八年机械设计，我发现百分之八十的学生，对这个工艺的印象就三个：加了氮的渗碳，变形小一点，硬度低一点，只有渗碳做不了的时候才用。上次那个做微型伺服齿轮的学生，设计要求精度等级七级，齿面变形要求不超过0.02mm，上来就定了渗碳淬火，留了0.3mm的磨齿余量。我给他打了个问号，他说磨余量留大点总归没错，磨完精度就能到。说实话，余量留大，不仅多花两道加工钱，搞不好磨的时候把淬硬层磨掉一半，耐磨寿命直接打对折。这个坑，每年都有学生踩。
我翻了翻手上用的三本教材，你猜怎么着？碳氮共渗的章节全放在渗碳的后面，篇幅连渗碳的三分之一都不到，大多只讲原理，不讲什么时候该选。学生翻书，自然就觉得这是个冷门替补工艺，没必要花精力记。
打破「备胎」偏见的那个对比
之前带学生去热处理厂见习，正好碰到两批同规格的汽车转向器齿轮，一批渗碳，一批碳氮共渗，加工完放一起比变形。我让学生自己量，量完好多人都瞪眼睛。碳氮共渗的那批，齿形变形平均不到渗碳的一半。

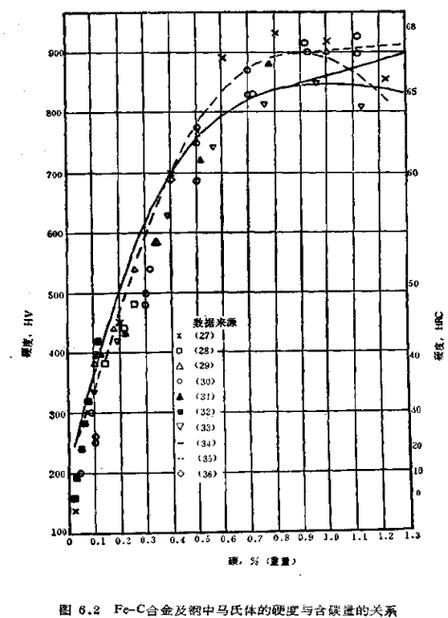

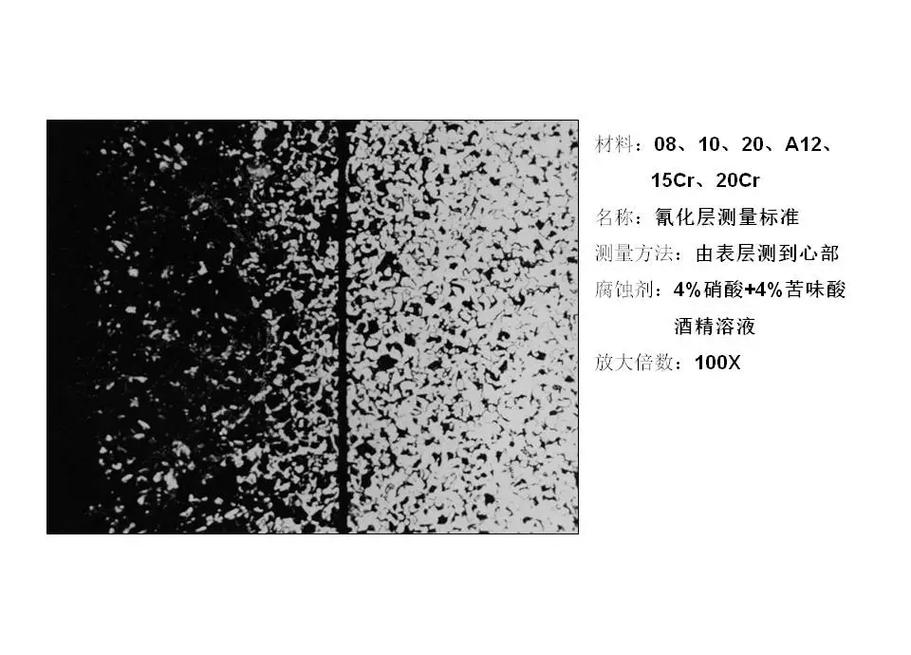

为什么？其实原理不复杂，碳氮共渗的热处理温度比渗碳低几十度，一般也就820到860℃，钢的奥氏体晶粒根本长不大，冷却的时候热变形自然就小。氮还能提高渗层的淬透性，普通碳钢就能做，不用那种贵的合金渗碳钢。表面的氮化物还能提高抗咬合性能，低速重载或者润滑不好的场景，比渗碳耐磨多了。
不过话说回来，碳氮共渗不是什么都好。渗层深度一般做不了太深，超过1mm之后渗速慢得离谱，所以重载大模数齿轮确实还是渗碳好用。学生最容易错的，就是不分场景，一概选渗碳，或者一概觉得碳氮共渗差，两个极端。
教案里新加的那个取舍逻辑
出了几次学生设计翻车的事，我把原来的教案改了三次，把原来的「讲参数定义」改成了「讲场景取舍」。现在上课，我一上来不说定义，先甩一个真实设计需求：伺服电机精密小齿轮，模数2，齿面要求HRC58-62，齿形变形≤0.02mm，批量生产控成本，让学生自己选工艺。
选完我再把几个核心判断点掰碎了说：第一，看使用温度，长期工作温度不超过500℃，碳氮共渗完全扛得住，超过再选渗碳。第二，看变形要求，对精度要求高，磨齿留量不能大的，优先考虑。第三，看渗层深度，需要渗层小于0.8mm的，碳氮共渗渗速快，成本比渗碳低好多。
真的，就这么几个点，讲完下次改作业，选对的人一下子从不到三成涨到八成多。之前那个毕设差点延毕的学生，后来改了工艺，做出来样品变形刚好卡在要求内，省了快两成的加工成本，答辩的时候被工厂的评委夸了，说比刚进厂两年的工艺员想得都细。
很多人说机械设计就是背参数套公式，我不这么想。我们教学生，不就是教他在工厂里遇到具体问题，敢选会选吗？好多课本上没展开讲的工艺，像碳氮共渗这种，看起来小众，其实好多民用机械、精密传动里，用起来比热门工艺舒服多了。别总是把它放在渗碳的影子里，该拿出来用的时候，就得让学生知道它好在哪，坑在哪。
