上周三的课程设计答辩，最后一组的男生攥着鼠标在投影前慌得声音都抖。
“老师，我这刚导出的工程图，是不是漏标镀镍的参数了？”
我当时盯着他投影上的图。
φ20H7的孔，旁边的技术要求栏孤零零写了四个字：表面镀镍。
直接没绷住。
不是标个“镀镍”俩字就算数
很多学生刚接触表面处理的时候，总觉得这是个无关紧要的附属要求——基体材料选对，尺寸标对，形位公差标对，剩下的写个”表面镀镍”就算交差。
哪有这么简单。
镀镍层是有实实在在厚度的，是会让零件尺寸变大的。你在设计阶段不给这个厚度留余量，等零件镀完送回来，本来设计的间隙配合，直接卡得严丝合缝，拆都拆不下来。
之前带的第一届学生，做夹具定位销，基体用的45钢，图上标了φ20g6的轴，配φ20H7的孔，技术要求写了镀25微米的工业镍。等零件加工完镀好，往孔里一塞，直接卡得动都动不了，找了个铜棒敲进去，后来拆的时候把定位座都撬变形了。
机械零件镀镍层厚度对配合尺寸影响示意图
我现在上课根本不会一上来就翻手册念镀镍的分类、性能、标准值。那是教材干的事。我每次都把那个撬变形的定位座照片往投影上一放，先问他们，这玩意为啥坏？
没人能说上来的时候，再慢慢拆细节：装饰性镀镍一般薄，5-10微米，对尺寸的影响基本可以忽略，适合外观件；但要过盐雾测试的工业镀镍，厚度至少15微米起步，重防腐的场景甚至要到50微米。这时候你要是在设计的时候不把镀层厚度的余量从基体尺寸里扣掉，等电镀厂做完，尺寸直接超差，返工都没地方返。
算过一笔账：一个100mm见方的45钢块，镀10微米镍的加工费大概8块，镀25微米的就要15块，要是铸铁材质，因为孔隙率高，前处理工序多，还要再加5块。同样大小的件做发黑处理，只要2块钱。
学生最容易卡的两个判断误区
改了快十年作业，我发现学生踩的坑从来都不是记不住参数，而是判断逻辑从根上就错了。
第一个误区：所有铁件都要镀镍才好。
上次有个学生设计的设备内部铸铁配重块，非要在技术要求里写”所有外露表面镀镍”。我问他为啥，他说”看着亮，高级”。
纯纯浪费钱。
配重块藏在设备最底层的安装腔里，从设备出厂到报废，可能从来没人会掀开盖子看它一眼。为了这点没人看得见的”亮”，多花三倍的表面处理成本，图啥？
第二个误区：镀镍层越厚，防锈能力越强。
有个女生做户外用的传感器外壳，直接选了100微米的厚镍层，说”厚的防锈肯定好”。结果我把厚镍层的问题一讲，她自己都愣了。
真的。厚镍层的内应力非常大，如果没有后续的去应力热处理，放个半年到一年，表面就会自己裂出密密麻麻的微裂纹，水和潮气顺着裂纹钻进去，反而比薄镍层更容易生锈。

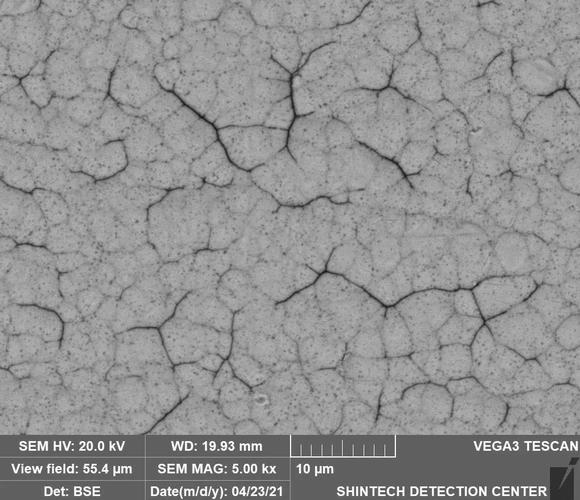

厚镀镍层长期存放产生微裂纹的实物照片
我刚工作那会也犯过这错。给一个户外安装的设备支架选了30微米的镀镍层，去年去客户那边回访，看到那个支架表面全是细碎的锈点，当时尴尬得脚都能在地上抠出个小坑。
其实设计的时候根本不用死记硬背”什么场景选什么厚度”。比如经常需要人手触摸、耐刮擦的面板件，选10微米的装饰镍就够，指甲划上去不会留印；埋在内部、没有腐蚀要求的结构件，发黑加防锈油就完全能满足使用要求；需要在户外放个三五年的零件，不如直接选喷塑或者达克罗，比厚镀镍靠谱还便宜。
把判断揉进习惯，而不是硬背手册
之前我上课总让学生背镀镍的厚度标准、配合余量公式，结果一到实际出图，该漏还是漏。
后来我改了个教学方法，根本不要求背任何数值。每次学生画完所有配合尺寸，必须停下来问自己三个问题：
第一，这个零件的表面处理，是不是真的必要？
第二，如果确实要镀镍，配合面的尺寸，有没有给镀层厚度留够余量？
第三，这个表面处理的成本，是不是在零件的整体预算里？
就这三个问题，不用翻手册，顺着逻辑想就行。
上次有个学生做不锈钢门把手，本来不锈钢本身就有不错的防锈能力，他非要加个镀镍层。我问他第一个问题，他愣了半天，突然拍脑袋说”哦对哦，不锈钢表面镀镍的结合力特别差，用个半年镀层就掉皮，反而难看”。
你看，根本不用我追在后面讲知识点，他自己顺着问题就能把坑绕过去。
现在我改作业的时候，只要看到学生在技术要求里只写”表面镀镍”四个字，没标镀层厚度，没提配合面要不要屏蔽镀层的，直接打回去重改。有学生吐槽我太严，说之前学长学姐都是这么标的。我就把那个撬变形的定位座照片翻出来给他们看，没人再跟我犟。
对了，还有个最容易漏的细节：如果配合面不想被镀层影响尺寸，要么在加工的时候把基体尺寸往偏差范围内靠，给镀层留够空间，要么直接在技术要求里写清楚”配合面镀前加工至最终尺寸，电镀时屏蔽镀层”。不然等电镀厂把整个零件都镀上镍，你再想把配合面的镀层磨掉，那原有的尺寸精度就全毁了。
上周答辩结束，那个一开始慌得冒汗的男生跑过来找我。他说他刚才在图上补了注释：φ20H7孔配合面屏蔽镀镍，其余表面镀10微米装饰镍，算下来成本比一开始想的全镀厚镍低了快三分之一，尺寸也不会卡。
我点了点头，没说啥。
其实机械设计哪有那么多高大上的理论啊。很多时候就是这些别人觉得不值一提的小细节，最后决定了零件是能顺顺利利装上去用十年，还是躺在废品堆里当反面教材。
哦对，忘了说，那个撬变形的定位座，现在还在我办公室的抽屉里放着。每次上课都拿出来晃一下，比讲十遍镀镍的知识点都管用。
