很多刚摸了两三年设计的工程师，总觉得把每个零件的公差标得越小，装配精度就越高。
真不是。
干了十几年一线，我见过太多图纸上公差标得漂漂亮亮，到装配环节装不进去、装起来精度超差的案例——问题从来不是单个零件的公差不够小，而是你根本没算清楚全链路的公差积累。
公差积累不是数字硬加，是全链路的误差叠加
去年在长三角某新能源主机厂驻场的时候，碰到一批匹配完就啸叫的减速器，拆了整整20台设备才发现，从输入轴的轴承位、差速器的安装孔到齿轮的安装端面，三个环节的形位公差单独看都在图纸要求的范围内，凑到一起形成的封闭环，实际同轴度比设计要求大了60%，直接把齿轮的侧隙磨到了啸叫的临界区间。
刚入行的时候我也犯过傻，拿着计算器噼里啪啦把组成环的公差全加起来，就算出了封闭环的总公差，觉得这就是最保险的算法。直到车间的老技师翻着白眼问我：你见过几个磨床师傅会把每个轴的尺寸都卡着公差极限做？
按照GB/Z 24637.2给出的统计公差计算方法，当零件加工过程处于稳定受控状态时，封闭环的公差不是各组成环公差的直接相加，而是各组成环公差平方和的平方根。很多人算的时候直接套公式，忘了最核心的前提——你得确定加工过程真的是稳定的正态分布。封闭环的最终精度，从来不是你对着图纸把所有公差数字加总就能算准的——你得算上加工变形、装配应力、甚至温度变化带来的尺寸漂移。

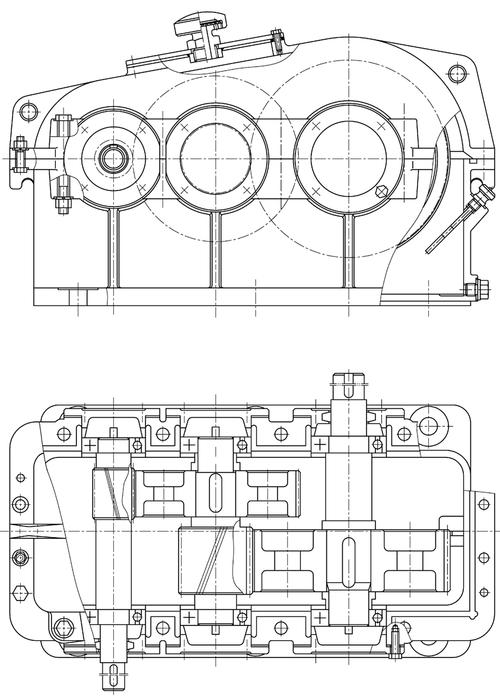

新能源汽车减速器齿轮装配公差链示意图
我之前碰到过一个做轴类零件的供应商，交来的零件尺寸全集中在公差带的下差位置，根本不是正态分布。问了才知道，磨床师傅图省事，每次进刀就直接磨到下差，省得后面还要反复测量调整。你在办公室算的再精准，架不住车间有自己的“小算盘”，这时候实际的公差积累量，就和你纸面算的完全是两码事。碰到这种情况，就得在计算的时候多留10%左右的安全裕度，别卡着理论值标公差，不然真到装配的时候抓瞎。
死磕完全互换，最后只会把成本干到天上去
很多人学公差的时候，第一反应就是完全互换法——所有零件按图纸公差加工，随便拿两个凑到一起就能装，不用挑不用配，多方便。
方便是方便。
但你要是碰到长度超过5个组成环的公差链，还死磕完全互换法，最后只会把加工成本干到天上去。之前做六轴工业机器人的关节模组，从伺服电机输出端到谐波减速器的输入端，中间串着连接法兰、角接触轴承、隔套、锁紧螺母，整整7个配合面。一开始我给每个零件的公差都压到了IT5，车间主任直接拿着图纸找上门，说你这公差我加工不了，铣一刀就得测三次，废品率能到40%，光加工费就能把整个模组的成本翻三倍。
后来换了思路，用分组互换法——把隔套和连接法兰的实际加工尺寸按大小分成三组，装配的时候对应不同尺寸段的轴承内圈配合，每个零件的公差直接放到IT7，加工成本一下降了60%，最后测出来的关节回转精度，比之前用完全互换法的时候还稳。

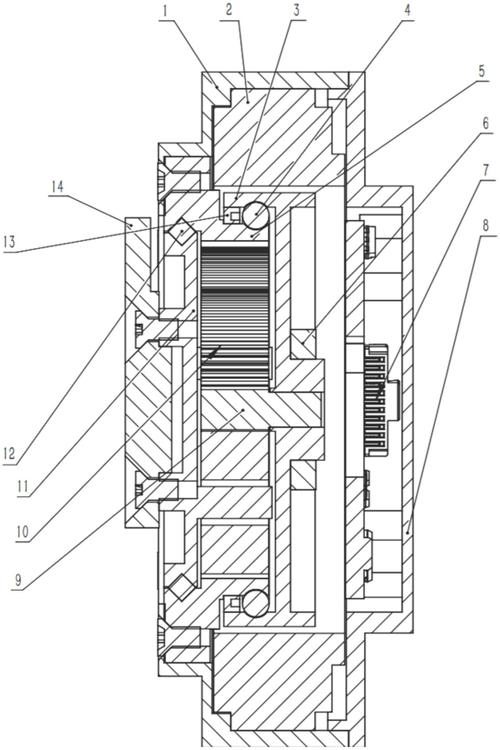

工业机器人关节模组公差分组装配示意图
不是说完全互换法不好。批量小、公差链短的场景，用完全互换法确实能省不少装配时间。但要是公差链长、批量又大，该用分组互换、修配法的时候别硬扛。我之前见过做大型龙门机床的设计师，给工作台的导轨面留了0.1mm的刮研余量，装配的时候靠刮研把积累的公差消掉，最后导轨的直线度能做到0.005mm/米——别觉得修配法落后，在高精度单件生产的场景里，这是最经济、最靠谱的手段。

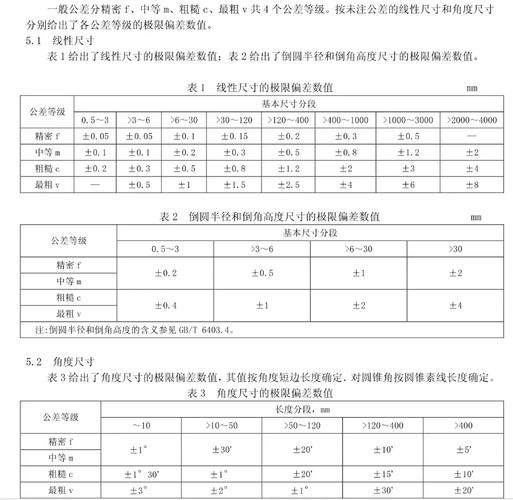

那些没标在图纸上的“隐形公差”，最容易让人栽跟头
那些没标在图纸上的“隐形公差”，最容易让人栽跟头
算公差链最容易踩的坑，就是只盯着图纸上印出来的尺寸和形位公差，完全忽略那些没写在纸上的“隐形公差”。
比如粗糙度。你给配合面标个Ra1.6，微观峰谷的高度差就有个几微米，要是按最大实体原则标公差，实际配合的有效尺寸会比标称值小两三个微米。这个偏差单个看不起眼，十几个配合面积累起来，就能把原本设计的间隙量吃掉一半。
比如应力变形。之前碰到过个年轻设计师，给6mm厚的铝板安装板标了0.02mm的平面度公差，我问他知不知道铝件加工完放三天，内应力释放会让平面度飘多少？他愣了半天说没想过。最后那个安装板加工完测的平面度是0.015mm，放了一周去装配，平面度变成0.04mm，装上去的直线导轨跑起来卡涩，拆下来返厂重新磨，来回折腾了快一个月。
还有压装变形。你压轴承的时候，轴被压得微微胀大2微米，这个在小过盈配合里，直接就把设计的过盈量吃掉了三分之一，装配完轴承转起来卡涩，你翻遍图纸找半天原因，都想不到是压装的时候的弹性变形在搞鬼。很多人算公差链的时候，从来没把工艺过程带来的误差算进去——这些“隐形”的分量，往往才是最后压垮装配精度的最后一根稻草。
之前做液压阀块的时候也踩过类似的坑。当时给阀块上的五个油口标了0.1mm的位置度公差，觉得足够满足密封圈的压缩量要求，结果装上去之后三个油口漏油。拆下来测了才发现，阀块和泵结合面的平面度是0.05mm，加上五个油口的位置度公差积累，实际每个油口的偏移量最大到了0.13mm，密封圈的压缩量根本不够。后来把结合面的平面度压到0.02mm，油口的位置度反而放宽到0.12mm，漏油的问题直接解决，加工成本还降了。
干久了就知道，公差这东西从来不是越严越好。你要平衡加工成本、装配难度、长期使用的精度保持性，而不是对着手册生搬硬套。多去车间蹲，多跟加工师傅聊，多拆几个装完出问题的设备，比你背十遍公差手册有用得多。别等零件都加工完了，才反应过来当初没算对公差积累，那时候返工的成本，可比你坐办公室多花两天算公差链贵多了。
