那年接手一个高速旋转的轴系设计，我盯着图纸上的粗糙度标注，心想：不就是个6.3吗，车间随便磨磨就出来了。结果装机测试，噪音像开拖拉机，振动超标，拆开一看，轴承位已经磨出一道道亮痕——粗糙度根本没达到，但检验报告上赫然写着合格。我懊恼得差点把卡尺摔了。后来才明白，表面粗糙度这玩意儿，远不是往图上一标就完事的。它是个系统工程，从设计、工艺到检测，处处是坑。
粗糙度到底在说什么？别只盯着Ra
说实话，大部分工程师对粗糙度的理解，就停留在那个小小的Ra值上。图样上标注个Ra 3.2，然后万事大吉。可你问他这3.2是什么意思，他就回你：大概就是表面光不光滑吧。光不光滑？这话要是被老法师听到，保准一顿臭骂。Ra，轮廓算术平均偏差，它只反映了表面一维轮廓的高度信息。一个被尖峰拉毛的表面，和一个被波纹控制的表面，Ra可能完全一样，但功能天差地别。想想看，一个密封面，Ra达标就够了吗？有些情况下，Rz（微观不平度十点高度）或Rmax（最大高度）更要命——特别是对疲劳寿命有要求的时候。我们以前做液压阀芯，明明Ra很低，但用不了多久就卡涩。后来测了Rz，发现局部存在深谷，那是珩磨的顺纹沟槽，刚好成了泄漏通道。所以，标注粗糙度时，必须结合功能选参数，别一根筋只认Ra。有时还得规定轮廓的支承长度率Rmr©，比如滑动轴承，你得关心平台结构的深度占比。

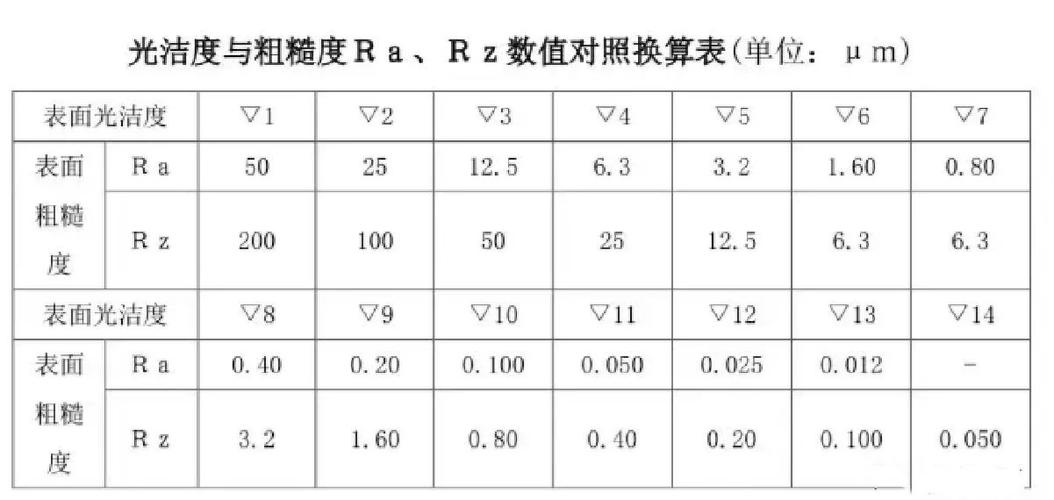

标准也乱得很。国内老标准用▽符号，几花几花，现在都是GB/T 1031、GB/T 131，与国际接轨了。可你去车间转一圈，老师傅们还是习惯说“这个面给我磨到两个花”，沟通成本极高。年轻工程师听不懂，老师傅又嫌你书呆子。这中间的鸿沟，得靠你一次次下车间去填。我就是这么过来的，被骂多了，自然就懂了。
设计选值：取低了是浪费，取高了是灾难
每次审查图纸，我最怕看到那种不管三七二十一，所有配合面都标个Ra 1.6，非配合面统统Ra 6.3的图。粗糙度不是越低越好，那都是钱！一个镜面级的表面，加工成本可能是普通磨削的十倍。你以为老板会感谢你追求卓越？他只会觉得你败家。但又不能随意取高——几年前一个项目，轴承安装面粗糙度图省事用了Ra 3.2，结果跑合时微动磨损严重，轴承内圈跟着转，把轴颈啃得不成样子。所以，选值是个权衡，得和公差等级、加工方法、成本、功能需求绑在一起考虑。
经验上讲，公差等级IT6的轴，粗糙度至少得Ra 0.8~1.6；IT7级，Ra 1.6~3.2。但也不能死套，比如承受交变载荷的轴肩圆角处，粗糙度要求就比轴颈本身更严——那是应力集中敏感区。我一般会在图纸上额外标注“圆角处粗糙度Ra 0.8 max”。还有密封圈滑动面，别超过Ra 0.4，否则唇口会很快磨坏。而静密封面，如O型圈沟槽，Ra 3.2足够了，太光滑反而让密封圈吸附不住？不，那个说法有点玄，其实主要看密封原理。不过确实有些老工程师坚持认为静密封面不要过光，因为微观凹凸有助于形成迷宫效应。可我真见过沟槽底面铣得太光，导致O圈在装配时蠕动挤出的案例——所以，糙一点，有时反而安全。
说到这，忍不住吐槽：有些设计手册上给的推荐值，完全脱离了实际加工能力。比如要求一个盲孔底部Ra 1.6，你让加工的人怎么搞？铰刀下去是1.6，但底部是刀尖形成的，粗糙度至少差两个等级。这种地方，要么改结构，要么放宽要求，或者在图上指明测量位置。沟通！跟工艺人员沟通！别闷在办公室瞎标。
制造与检测：你以为做到了，其实都是假象
就算图样标得完美，做出来也未必如你所愿。不同加工方法得到的表面纹理方向、残余应力分布完全不同，而这些直接影响使用性能。拿磨削来说，砂轮粒度、修整间隔、冷却液——任何一个因素波动，粗糙度就可能翻车。我见过一个案例，量产时粗糙度突然从Ra 0.4涨到0.8，排查半天才发现是砂轮修整金刚笔尖磨钝了，修出的砂轮表面微观形貌变了。所以，控制粗糙度必须深入过程，不是靠最后检测把关。

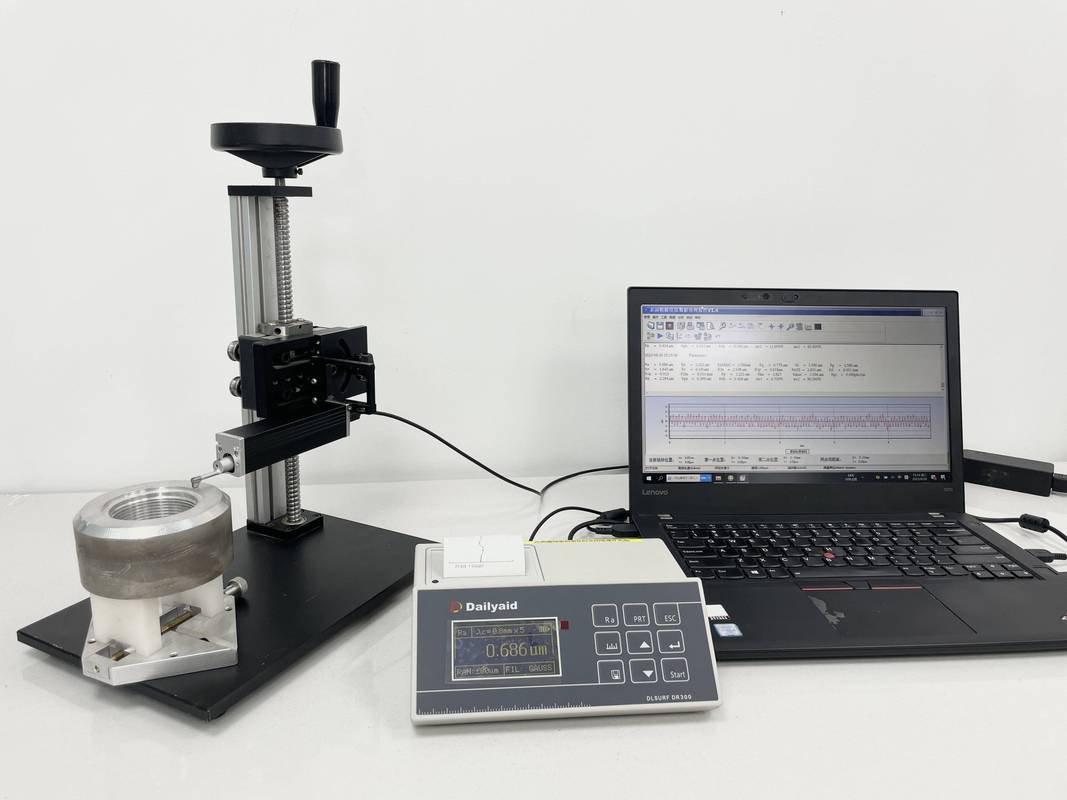

检测更是个雷区。拿个便携式粗糙度仪一划，读个数，就信了？那玩意儿受测量方向、截止波长、取样长度影响极大。同一表面，横向测和纵向测，差几倍稀松平常。标准规定，没有特别说明时，测量方向应垂直于加工纹理方向。可你画图时指定纹理方向了吗？多半没有。还有，触针式仪器会划伤软材料表面，测出来的值偏小；光学法测镜面又容易受灰尘干扰。我就被坑过：一个铝件，用粗糙度仪测Ra 0.2，看起来铮亮，可装配时就是紧，后来用白光干涉仪一看，表面有很多突起的硬质点，粗糙度仪探针从它们顶上滑过，把深谷给漏了。所以对关键功能面，取样长度和评定长度得在图纸上规定死，必要时附上轮廓图形要求。别以为写个“Ra 0.8”就甩手了。
还有个常见的坑：粗糙度标注的默认规则。GB/T 131说了，标注在零件表面上的粗糙度符号，其尖端必须从材料外指向表面。如果你标反了，车间可能理解成“去除材料”还是“不去除材料”完全相反。我见过一个笑话，设计员把符号画反了，车间老师傅当成是要保留铸件原皮，结果所有配合面都粗糙得跟树皮一样。验收时两拨人差点打起来。所以，这些小细节，才是体现专业的地方。
粗糙度与性能：看不见的杀手
疲劳寿命对粗糙度最敏感。那个著名的“表面完整性”概念，核心就是粗糙度和残余应力。一个受弯的轴，裂纹往往从表面谷底萌生。如果表面太粗糙，就像提前刻好了缺口。我记得读研究生时做过试验：同样材料、同样热处理的光轴，Ra 0.2的疲劳极限比Ra 3.2的高出40%不止。这可是要命的差距。所以设计承受交变载荷的零件时，过渡圆角、键槽根部、螺纹退刀槽这些地方，粗糙度一定单独控制，并且最好用滚压或喷丸强化。别问我为什么知道——曾经有个升降机丝杆，在退刀槽根部断裂，断面疲劳源清晰可见，就是车刀痕惹的祸。后来加了句“退刀槽表面粗糙度Ra 1.6 max，并进行滚压”，问题解决。
摩擦和磨损更直接。两个相对运动的表面，粗糙度决定了实际接触面积。太粗糙，峰顶很快磨掉，产生磨屑，引发磨粒磨损；太光滑，存不住润滑剂，反而容易胶合。所以滑动轴承的轴颈，一般Ra 0.4~0.8，还得注意表面纹理方向与运动方向的关系。而摩擦片那种需要高摩擦系数的，又会故意做粗糙，甚至开槽。这些知识，书上都有，可具体数值怎么定？还是得靠实验和累积数据。我刚入行时，傻傻地照搬前人的图纸，结果摩擦副老是早期擦伤，后来发现是润滑剂粘度选得不对，和粗糙度不匹配——粗糙度与润滑油膜厚度之比（λ值）才是王道。λ>3，基本全膜润滑；λ<1，边界润滑，磨损快得很。设计时，根据工况算膜厚，再反推需要的粗糙度，这才是正道。
说了这么多，其实就想强调一点：表面粗糙度不是一个孤立数值，而是设计、工艺、检测、功能构成的链条上的一环。任何一环脱节，整个设计就崩了。下次标注时，多想想：这个面的功能到底是什么？选这个值经济吗？车间能稳定做到吗？检验理解我的意图吗？想清楚了，再下笔。别像我曾经那样，随手一标，然后半夜被车间电话叫醒——那滋味可不好受。
