泵车这东西，看着吓人，一伸臂几十米，其实设计起来比想象中更抠细节。我今天不打算讲什么高大上的理论，就聊聊这些年我在图纸上、工地上踩过的坑，还有那些反复算到吐血的参数。
先说臂架。很多人觉得臂架不就是一根悬臂梁嘛，算算弯矩，选个高强钢，完事。真这么干，你造出来的泵车怕是一打料就抖成帕金森。臂架的**刚度分配**才是大头，不是强度。强度不够会断，刚度不够会振。你想想，泵送时混凝土在管道里是脉冲流动的，换向阀一抖，整个臂架就是一个多自由度振动系统。我见过一台37米的车，臂架全伸出去打料，末端摆幅能到半米多，那画面……客户直接电话打过来骂娘。
所以设计初期，模态分析必须做。前几阶固有频率，尤其是横向弯曲和扭转的耦合模态，一定要避开泵送主频。泵送频率一般在20到30次每分钟，对应0.33到0.5赫兹，但实际冲击谐波很多，三倍频五倍频都得看。我们当时用ANSYS算了整整一周，把臂架的板厚、加强筋位置调了个遍，最后才把一阶固有频率压到1.2赫兹以上。勉强够用。
液压系统：省油不是第一目标，平稳才是
液压这玩意，说多了都是泪。泵车的臂架动作、支腿伸缩，全靠液压缸和马达。但最要命的是**换向冲击**。你遥控器一推，主泵排量突然增大，压力峰值瞬间飙到350巴以上，油管都能给你爆开。所以我们那时候选阀，特别看重**换向时间可调**。国内有些阀便宜，但换向时间太短，冲击大，根本不敢用。后来用了比例多路阀，带斜坡升压功能，才好一点。
另外，油箱和蓄能器也是门道。蓄能器不只是储能的，它还能吸收脉动。我们在一台47米泵车回油路上串了一个皮囊式蓄能器，预充氮气压力设到系统压力的60%，结果整机振动降低了不少。这个经验后来我写进了内部设计规范。不过话说回来，蓄能器装多了也有毛病——漏气啊，维护麻烦。你得像大爷一样伺候它。
对了，还有一个细节：**液压油的清洁度**。泵车工作环境差，灰尘多，油里一旦有杂质，比例阀卡滞，臂架自己会晃。我们要求油液NAS 8级，但工地哪管这个。后来在所有关键滤芯上加装了压差发讯器，堵了就亮灯，不然你连怎么死的都不知道。
底盘与上装的匹配：别光看载重量
泵车上装重，底盘选型不能只看最大总质量。**质心高度**和**轴荷分配**远比空载总重更关键。我们吃过亏，一台36米泵车配了某国产底盘，满载时前轴载荷只有4.5吨，后轴接近13吨，结果转向时总感觉飘，工地泥地里更是陷得厉害。后来调整了支腿跨距和转台位置，把质心往前移了20公分，才好了。但要注意，转台前置会导致支腿反力变化，特别是支腿一边打一边不打的时候，倾覆力矩计算必须按最不利工况来。
GB/T 26409-2011 里面对泵车稳定性有要求，但那个只是基础。实际设计中，我们还会做**动态稳定性校核**，比如臂架在最大幅度下突然回转，惯性力会产生附加倾覆力矩。这个算不对，真会翻车。去年某品牌泵车翻车视频你们看过吧？就是回转力矩导致支腿离地了。
材料与焊接：高强钢的韧性陷阱
臂架用HG70还是BS700？很多国内厂喜欢用80公斤级的高强钢，因为能减重。但高强钢对焊接要求极高，预热、层间温度、焊后消氢，一步不到位就容易冷裂。我们做过对比，同样的臂架，用700MPa级钢比用600MPa级钢轻了8%，但焊缝疲劳寿命降低了近一半。后来我们在关键焊缝区域改用**低强匹配**的焊材，反而整体寿命长了。
另外，**焊缝探伤**不能只看外观。泵车臂架大部分是角焊缝，内部气孔和未熔合是疲劳裂纹源。我们厂规定所有主焊缝100%超声波探伤，外加10%射线抽检。工时上去了，但至少没在质保期内出过臂架断裂的事故。麻烦？麻烦就对了，安全第一。
电控系统：别小看那些传感器
电控最烦人的是**角度传感器**。臂架每一节都有角度和长度传感器，用于实时计算幅度和倾翻力矩。但这些传感器在工地动不动就摔坏或进水泥浆。我们后来换用了非接触式磁编码器，防护等级做到IP67，但还是有坏的。再后来，我们直接在传感器插头处做了二次灌胶密封，才算稳定下来。
还有就是**遥控系统**。无线遥控器信号延迟不能超过100毫秒，不然操作手会有明显顿挫感。我们用过跳频技术，但施工现场有塔吊、对讲机干扰，偶尔还是丢包。所以保留了有线应急控制。别嫌土，关键时刻救命。

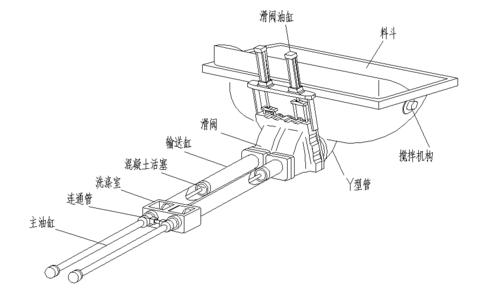

泵送系统：输送缸和砼活塞的磨损经济账
输送缸内壁镀铬，粗糙度要求Ra0.4，耐磨但怕拉伤。砼活塞一般用聚氨酯，寿命大概能打一两万方。但如果你用的混凝土骨料粒度不稳定，活塞磨损会加剧，甚至缸体拉伤。我们算过，换一套砼活塞才几百块，但换一个输送缸要两万。所以**过滤网**很重要，还有冷却系统。活塞摩擦热大，冷却水不到位，密封圈几分钟就烧焦。
还有S管阀的摆动。**S管阀的磨损**主要来自身料冲击，我们尝试过在S管外壁堆焊耐磨层，寿命从3万方提升到6万方。但堆焊工艺也讲究，预热和焊后缓冷，不然容易脱落。后来我们用陶瓷复合涂层，效果更好，只是成本高。
最后聊点实在的
设计泵车，说到底是在可靠性、成本和维护性之间做平衡。理论计算再漂亮，到了工地那个灰土飞扬的环境，都不如一颗拧紧的螺栓靠谱。我写过一篇内部总结，最后一句是：“泵车设计的本质是用冗余换稳定，用细节换安全。”真的，在工地上摔过的跟头，比看十本手册都管用。
别迷信仿真，仿真只是参考。我们有一台50米泵车，仿真说臂架末端位移不超过300毫米，结果实测450毫米。后来发现是回转支承间隙和臂架铰点磨损造成的。从此，我们对所有仿真结果都乘以1.5的系数。不夸张，这叫经验系数。
对了，还有螺栓。泵车回转支承的螺栓，一定要用**高强度摩擦型连接**，拧紧力矩按规范定，而且每500小时要复紧一次。我们开发过一套液压拉伸器，专门用来快速复紧。别看这个小事，多少泵车掉臂就是因为螺栓松了。
啰啰嗦嗦说了这么多，也不知道你消化了多少。总之呢，泵车是个系统活，每一环都牵一发动全身。希望你别再踩我们踩过的坑。有问题随时交流，我这儿还有好多工地现场照片，下次可以讲讲支腿下陷的案例。
