一、气路架构：别小看那几根管子

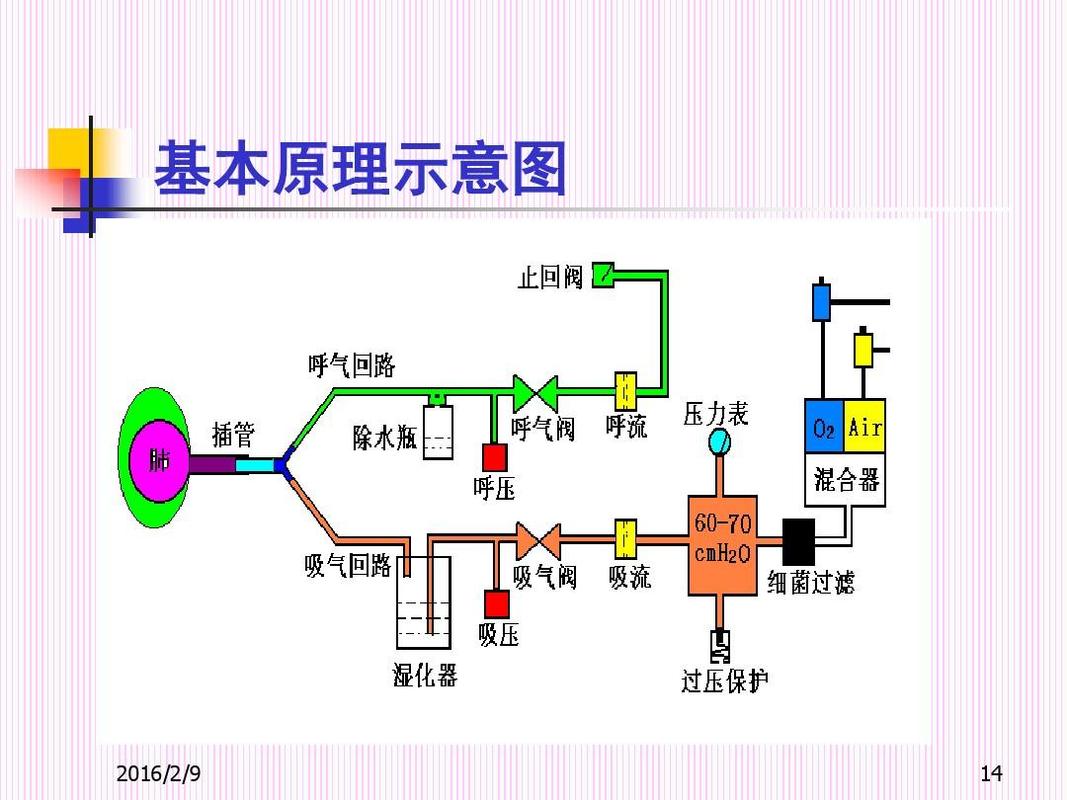

呼吸机这玩意儿，表面上是个铁盒子，内里全是气路、阀件和传感器的协奏曲。但说实话，真正设计起来，最让人抓狂的反而不是算法，而是那一堆看似简单的管路和接头——对，就是你在工程图上随便画几条线，实际装上去却可能因为一个弯头就让流量曲线变得丑陋不堪。
先讲个我们自己的教训。早年间做的一个家用无创呼吸机，进气端用了常规的3/8英寸快插接头，从比例阀到湿化器之间只留了不到15cm的软管。结果呢？流量传感器采回来的波形，高流量段出现剧烈抖动，愣是让PID调了整整两周。最后排查下来，问题出在软管材质上——硅胶管在高压下弹性变形产生呼吸性颤振。换成内壁光滑的聚氨酯管后，问题迎刃而解。大家记住，气路的“呼吸感”有时候不是算出来的，是试出来的。
如果你做的是重症监护型呼吸机，那还得考虑气源冗余和内部缓冲。我见过某些设计把高压氧气直接怼到两个比例阀，中间只隔了一个三通——简直是在玩火。别忘了，涡轮增压和高压气源是两种完全不同的供气模式，它们的动态响应差异会直接影响呼气阀的设定。更不用说那些带PEEP阀的呼气支路了。
二、传感器与反馈：精准的代价是焦虑
流量传感器和压力传感器是呼吸机的眼睛。但眼睛太尖也烦——你随便一个冷凝水珠或颗粒物就能把传感器读数带偏。我们在设计时经常会纠结是选用压差式还是热膜式。压差式便宜、响应快，但容易积水堵塞；热膜式稳定、不易污染，就是成本高、功耗大。你要问我的个人偏好？热膜式吧，虽然贵一点，但调试阶段能少掉不少头发。
别迷信所谓的“高精度”。呼吸机控制的核心不是绝对精度，而是可重复性和响应速度。你想想，一台呼吸机要在50ms内完成一次压力调整，如果传感器本身的响应延迟就占了20ms，那你后面整个PID参数都得往保守里调，结果就是患者感觉“跟气”延迟。

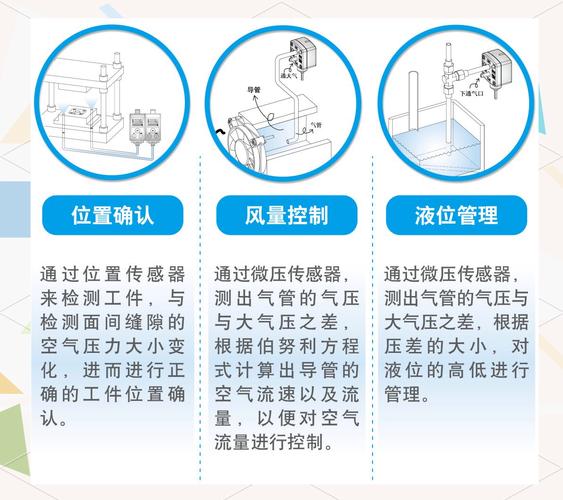

这里不得不提一个很多人忽略的点：传感器接口处的气容。每一个形腔、每一段管路，都会引入寄生气容，让压力阶跃响应变钝。正确的做法是把压力传感器尽量靠近患者端Y型接头，但那样又容易被湿化水汽干扰。我习惯在传感器前端加一个疏水膜，同时允许少量气流持续流过测压管——代价是泄漏，但换来的是动态可靠性。
三、呼吸模式与算法：不是简单的PID
控制算法上，最常翻车的是如何平稳地从送气切换到呼气。VCV模式下，流速从预设值骤降到0，如果蝶阀没有及时关严，就会产生“尾流”现象，患者会觉得有一下冲击。我们曾经试过用数字流量阀来模拟呼气末暂停，结果因为排气阀响应慢，导致PEEP瞬间飙高。后来加了一个机械单向阀做泄压，才稳住了。
再说说压力支持模式（PSV）。它的核心是以最低的压力支持保证目标潮气量，但难点在于吸气触发灵敏度怎么设。设得太灵敏，患者稍微一个吸气动作就能触发，容易导致自触发性振颤；设得太迟钝，患者就感觉吸不动。有个经验值：流量触发通常设为1～3 L/min，压力触发设为-0.5～-2 cmH2O。但实际中，我还得根据患者的气道阻力动态调整——这哪是纯PID做得出来的？得靠模糊逻辑或者自适应控制，但这又增加调试难度。
对了，别忘了那些报警。你以为报警越灵敏越好？错！临床上最讨厌的就是误报警。一次误报会让护士直接调低音量，真正出事时反而没反应。所以我们在设计报警逻辑时，会人为加延时和死区，比如呼吸机管路松脱，压力归零，如果持续200ms才报警，就既能避开瞬态干扰，又能及时触发。当然，具体数值要参考标准。
四、标准与合规：别触碰的红线
最后聊聊标准。呼吸机作为生命支持设备，不是你想怎么设计就怎么设计的。国际上有ISO 80601-2-12，国内有GB 9706.28。另外，电磁兼容也得按IEC 60601-1-2来。这些标准里明确规定了泄漏电流、电介质强度、以及报警优先级。很多工程师觉得这些是安规工程师的事，但你知道吗？如果机械结构不合理，比如外壳有锋锐边缘，或者气路接头没有防呆设计，照样在认证时被卡住。
印象最深的是我们做跌落试验时，一台样机从1米高的台子掉到水泥地面上，外壳没破，但内部的压力传感器支架断裂了。原因说起来很丢人——我图省事用3D打印的PLA做了个固定件，结果在循环应力下早疲劳了。换成航空铝后一切正常。那台样机至今还在我办公桌上当摆件，时刻提醒我：工程不是堆参数的数学题。
结语
呼吸机设计是一个系统工程的修罗场，气路、传感、算法、机械、安规，哪个掉链子都会出人命。想告诉大家的是，别迷信那些光鲜的demo模型，真正复杂的永远是制造、调试和维护中的边缘情况。如果你也在做这个方向，欢迎随时来吐槽——毕竟，咱们都是靠一次次泵气测试和半夜急诊电话长大的。
