前天半夜还在客户现场调那台翻转台，气缸行程不够，差点把工件甩出去。说实话，那一刻我真想把设计图纸撕了——但怪谁？只能怪自己当初负载计算太马虎。
非标自动化，听着高大上，本质上就是一场精密与妥协的接力赛。你要懂机械、电气、软件、气动，还得会跟客户车间里的大爷打交道。这行做久了，最大的感悟是：图纸上的每一个数字，到了现场都会变成打脸的证据。
先别急着算负载——把工况搞清楚再说
很多年轻工程师一上来就翻手册选型，恨不得用最大载荷去校核。但实际上，非标设备最危险的是那些你没算到的力。比如惯性力，比如偏载，比如工件本身的重力方向。

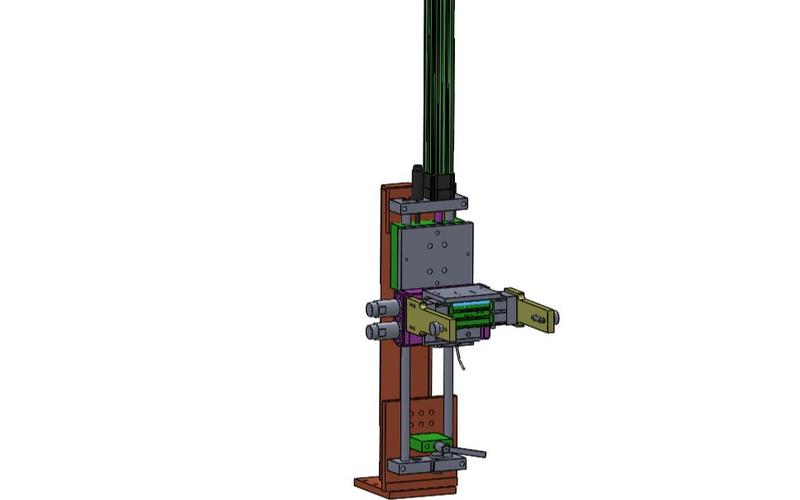

举个例子。去年做一台手机中框的翻转定位台，工件大概1.5kg，旋转半径200mm，我一开始只用静载去验算，选的旋转气缸。结果装上去一跑，动作抖得跟帕金森一样。后来才想起来，每分钟要翻转20次，启动瞬间的惯性力矩根本不能忽略。用T = J × α重新算了一遍，惯量大了三倍，气缸必须换成带液压缓冲的，还得加一个微动停止挡块。
所以，算负载之前，先把运动曲线搞清楚：加减速时间、节拍、偏载情况。宁可放马虎一点，也别把极限值当平均值用。
驱动选型：别只看功率，那是自欺欺人
伺服电机、步进电机、变频电机，各有各的脾气。非标设备里大量用步进，便宜、够用，但一到高速容易丢步。有人偷懒，把驱动器上的电流调到最大，结果电机热得能煎鸡蛋！还有一回，我用步进带动一个丝杆机构，定位精度死活上不去，查了半天发现是联轴器没锁紧，轴端打滑。

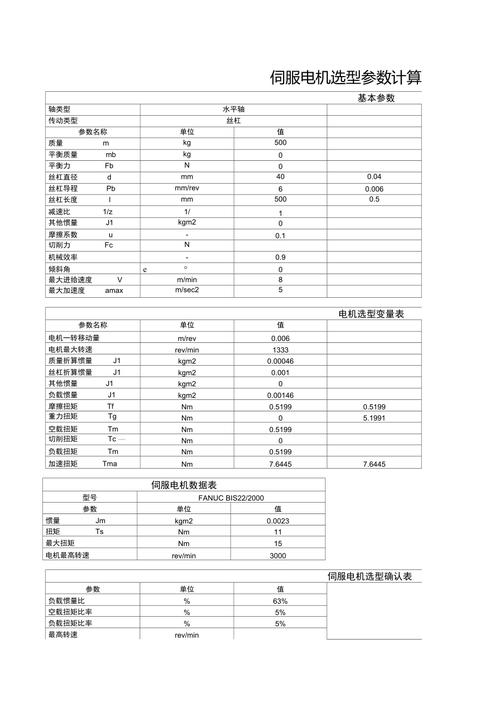

选驱动，不能只看额定转矩。你得算负载惯量比，对于伺服系统，一般控制在10:1以内，严格一点要求到5:1。步进就敏感多了，超过2:1就容易失步。设计时如果发现惯量比超了，别急着换电机，先看看能不能加减速机，或者改用轻质材料。
顺便吐槽一句，某些供应商给的样本，数据虚标太常见了。拿到手最好自己做一次测试，别信什么“超低速运行”的宣传。别问我是怎么知道的。
传感器布局：省下的那个，就是调试时的噩梦
非标自动化上传感器多得像星星，但实际设计时，很多人为了省成本，能少则少。结果一到现场，动不动就撞机。尤其那些在粉尘环境里的光电传感器，用不了三天就被糊死。你以为是程序出错了，其实是传感器蒙了层灰。
我自己的习惯是：所有气缸都必须有磁性开关，所有运动部件的极限位都要有双重检测，一个硬限位，一个软限位。哪怕多用两个对射光电，成本也就几百块，但一次撞机维修费可能几万块。这个账，谁算谁知道！
还有一个容易忽略的：传感器的安装位置要避开冷却液和切屑溅射的方向。之前有个项目，感应开关装在铣削工位旁边，结果铜屑直接飞进去，导致短路，整个节拍都停了。
老实说，现场调试的时候，你要是能靠一个传感器救命，你会感恩戴德的……
气路设计：别让吸盘在关键时刻掉链子
非标设备里气动用得最多，但很多人只算了气缸的大小，忘了算管子有多细。之前有个项目，抓取机构的真空吸盘老是吸不住，现场师傅说“气压不够”，其实量了一下，气源压力有0.6MPa，但真空发生器离吸盘太远，中间又接了好几个快插接头，流量损失了一大截。
记住，真空回路一定要用足够通径的管子，尽量缩短距离。如果用多个吸盘，最好单独配置真空罐，否则动作一快，压力肯定掉。还有，气缸的进排气管径也要算，别小看那几毫秒，节拍紧的时候，慢半拍就是事故。
公差配合与材料选择：那些和成本较劲的小心思

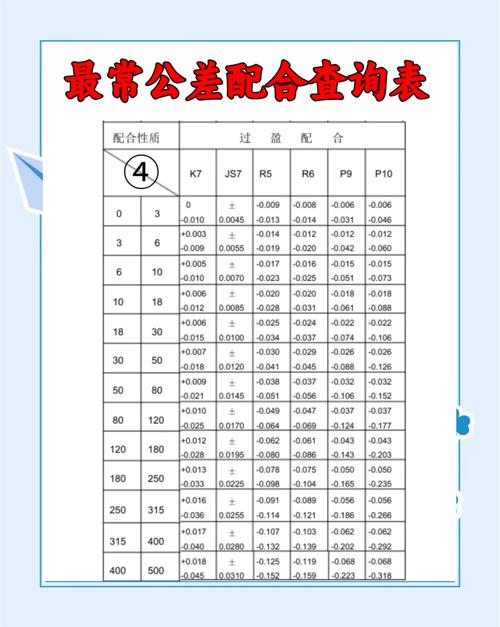

非标设计里，公差不是越紧越好。我见过有人一个定位销孔标了H7，结果加工师傅直接打电话骂人。实际上，很多销孔用g6配合就够了，装配时再配一个开口销固定，既便宜又可靠。H7/g6？那是在精密设备上才用。
材料上，能用45钢调质，就别用40Cr，加工费用差很多。结构件差不多就行，关键运动部件才需要合金钢。铝板重量轻，但刚度不足，跨度大的地方还是乖乖用钢焊接。
之前要做一台夹具，我为了省料用了一块铝合金板，结果一个M8的螺丝一拧紧，板就变形了。后来换了Q235，加焊加强筋，什么问题都没有了。记住，非标设备是要长期在车间里跑的，不是摆着看的艺术品。
写到这里，突然想起自己刚入行那会儿，总觉得非标设计就是画图。如今回头一看，每个项目都是坑，但跌着跌着就习惯了。所谓经验，无非是拿一个又一个熬夜换来的。
