上周车间又乱成一锅粥，眼瞅着交付节点，可换型时间硬是要了四十五分钟，急得我直跺脚。后来我们上了一套智能工装切换系统，把切换时间压缩到3分钟以内，这才松了一口气。说“智能”其实没那么玄乎，核心就是快换机构加定位补偿。今天我就把这几年攒的经验掰开揉碎了讲，都是真金白银换来的。
定位精度——快换结构的命门

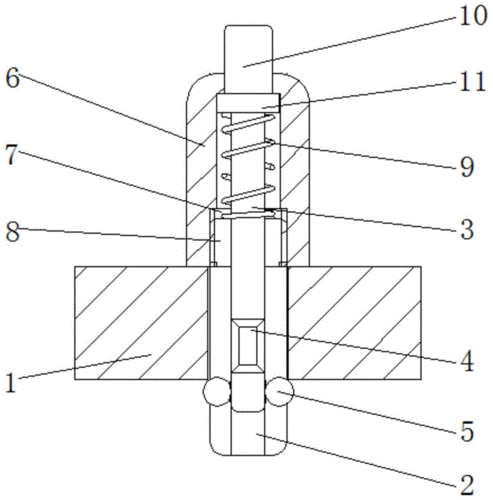

很多第一次碰快换的工程师以为，只要把工装从A换成B就完事。不存在的。定位销和衬套的间隙直接决定重复定位精度。我们早期用H7/g6间隙配合，理论值能到±0.02mm，但实际上一戴手套手劲一大，就漂到0.05mm。后来换成锥形定位销配合液压夹紧，精度稳了，可成本也上去了。所以别盲目追高精度，先算清楚负载和切削力。
举个例子，加工铝合金壳体，切削扭矩约120N·m，定位基面半径只有80mm，算下来需要至少1500N的压紧力。这里不是简单乘个摩擦系数就完事，还要考虑振动冲击。我们按ISO 230-2标准做重复定位测试，连续切换五十次，统计x、y向偏差。说真的，这个数据比说明书上的理论值管用得多。

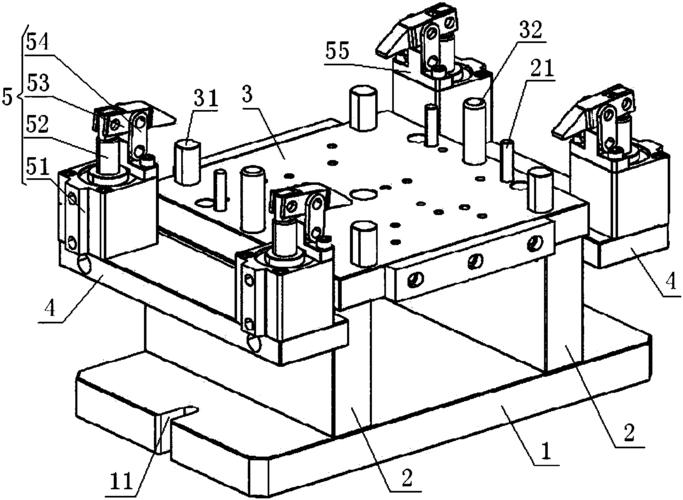

关于定位设计，还有一个容易忽略的坑：夹具底板的公差累积。底板平面度0.02，定位销孔位置度0.01，工装本身基准面又差一点，叠加起来精度就没了。所以后来我们干脆把定位销孔一次加工到位，用坐标磨床，虽然贵，但真的省心。
锁紧机构——气动、液压还是电动？

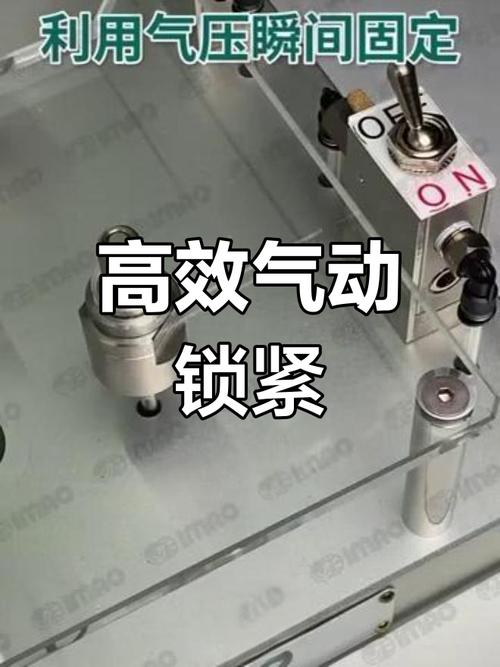

选锁紧方式这事，我纠结了挺久。气动快，但力小，适合轻载；液压力大，稳，但需要液压站，管路多，维护烦；电动伺服可编程，支持数据反馈，但价格让人肉疼。我们一条产线既有铣削又有装配，最后做了混搭：重载工位用液压，轻载用气动。
关键参数是夹紧力。记得算上安全系数，我们一般取1.5~2倍。比如切削力峰值800N，夹具必须能提供至少1200N的锁定力。可以用库仑摩擦模型估算，但别忽略振动工况，否则再大的力都可能瞬间失效。
补充一个气动夹紧力计算式：F=π/4*d²*P*η，d是活塞直径，P是工作压力，η约0.85。假设工件重力仅50N，但要求的锁定力达到1200N，选用φ40的气缸在0.6MPa下，理论输出约1000N，显然不够，要换更大的缸径。这是入门级却常被忽视的问题。
还有，别忘了监测锁紧状态。我们是每个锁紧点装一个接近开关，直接串进PLC互锁逻辑。没有反馈就敢切程序，出事是早晚的。说实话，我见过机械手把没锁紧的工装抓起来，场面一片狼藉！
视觉补偿——告别硬定位的焦虑
硬定位再准，也扛不住热变形和磨损。所以我们的智能切换里加了视觉系统。不是多高大上，就是一个工业相机加光源，通过标记点求解偏置。标定时用标准标定板，定义工装坐标系到机器人坐标系的关系。注意光照条件一定要固定，否则图像灰度漂移，结果就飘了。
有一次夜班，环境光变了，补偿值偏了0.2mm，直接撞刀。后来我们加了个遮光罩，世界才清静了。就这点小事，花了三周才排查出来，你说气人不气人？
视觉补偿不是万能。先扫描一个特征，再拟合空间平面，注意别选镜面反光区域，不然特征点满天飞。我们用的算法是最小二乘拟合，但更稳妥的是加权重，过滤掉外点，具体参照Halcon文档就行。关于相机分辨率，比如检测视场100mm×80mm，用752×480的分辨率，像素精度约0.13mm，如果能做亚像素，还是能再提一提。
那些年踩过的坑——给你的避坑指南
最后聊点实在的。快换机构最怕粉尘和切屑。密封没做好，一年就报废。要选带刮屑板的气爪，还要定期检查气路中水分，不然动作迟滞很烦人。线路布局也是，拖链转弯半径太小，电缆几天就会断芯。
另外，工装库的设计别太紧凑，留出检修空间。我之前一工位排得密密麻麻，换一个电磁阀得先拆三个气缸，简直反人类。标准化的快换盘接口（比如参考ISO 12100相关要求）能极大降低维护难度，强烈推荐。
再一个：别指望一次调试就稳了。要设计一个一键校验程序，每次换型后自动跑一遍检测循环，用数字量记录数据。我之前用三坐标抽查，现在直接在机内测，故障率又降了一截。
智能工装切换这套东西，越用越有味儿。它不是什么昂贵玩具，而是真能解决生产痛点的工程方案。前提是你要吃透设计细节，别只买一堆高级件却漏了基础的定位逻辑。这篇零碎的经验要是能让你少走弯路，我就没白码这些字。记住，没有万能方案，只有最合适的方案。说得不一定对，欢迎来喷。
