摘要：本文记录了一些来自加工车间一线的提效经验，重点讨论定位基准统一、切削参数窗口调整，以及用最低成本把机床数据接出来。不讲空话，直接给实例。
那台卧加突然停机了。生产经理盯着屏幕上的报警码，脸色发白，以为是主轴轴承烧了。结果检查下来，只是FANUC系统里的一个宏变量被不小心改掉，直接跳过了刀具磨损补偿。60秒的加工循环，硬生生多出三次空切。一个夜班报废9件。
类似的事我见多了。制造流程提效，很多时候根本轮不到上装配机器人或者数字孪生。先把工艺里的隐性冗余找出来，比什么都见效。听起来不够炫？但工厂要的是良率和产出，不是技术展板。
一、先把定位基准这团乱麻理顺
有次去一家做液压阀体的厂子，某个零件加工节拍卡在95秒，怎么都降不下来。我转一圈就发现问题了。前工序用平面加两个销孔定位，后工序却换了另一组销孔。同一个零件，两套基准，还都不重合。每道工序之间，工艺员还专门安排钳工打磨时间——用锉刀修定位孔。我的天，这哪里是制造流程，这是手工艺术。

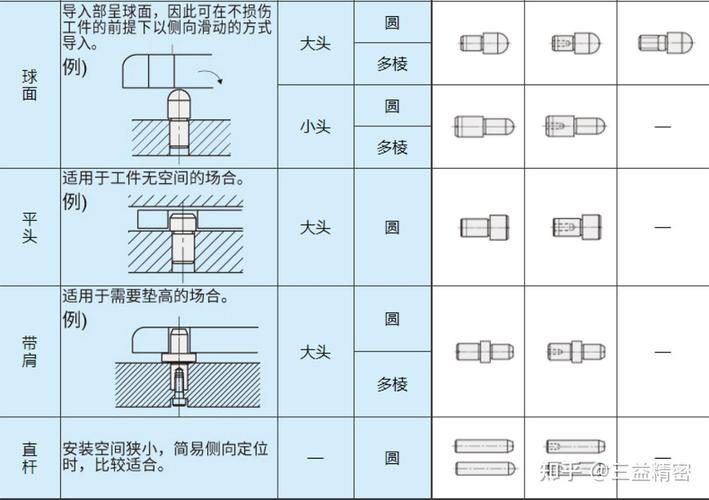

后续改了什么？把定位销换成带弹性套的可涨销，统一基准到一组工艺孔。配合从H7/g6改成H7/js6，重复定位精度从0.05 mm提高到0.012 mm。钳工打磨直接取消，零件流转时间少了差不多20%。后续装配选配也省了，尺寸散差小了一大截。
道理很浅，但很多工厂的工艺卡片上根本没标清楚定位符号。设计基准、工艺基准、测量基准各玩各的，最后全靠老师傅的手感“兜底”。记住，提效第一原则：让基准在图纸、工装和量具上重合成一个点。哪怕只做一次三坐标打表，也能抓出几个毫米的基准漂移。我见过最离谱的，一个方形箱体，四个工序换了四套基准，加工出来的平面度还合格——因为每道工序都用钎焊补偿。你想想中间浪费了多少时间？

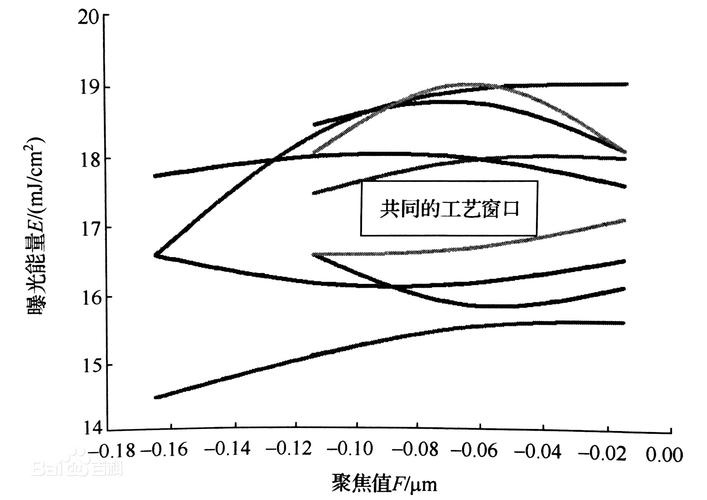

二、工艺参数窗口：别让理论曲线卡死你
一说提效，很多人就盯着主轴转速和进给，恨不能把切削速度拉到极限。刀具寿命和表面质量那个平衡，不是手册上的平均寿命表能算出来的。
泰勒公式 v T^n = C 都知道吧？问题是，n 在车间里根本不是常数。查机械手册，30CrMnTi用硬质合金车刀，n大概0.2，理论算切速提20%，寿命掉近一半。但实际呢？机床刚性、刀具悬伸、冷却液压力都影响这个指数。有一次做齿轮箱体端面铣削，原工艺80 m/min线速度，振动明显，崩刀。调到120，进给微降，反而稳得一批。因为避开了机床-刀具系统的共振带。
这里有个大坑：以为工艺参数是死的。现场调试时，要用切深ap和每齿进给fz的比值去衡量。比如面铣刀，ap太小时切屑太薄，切削刃只磨不切，形成挤压硬化层，后面刀具寿命反而缩短。适当加大ap，效率高了，刀具寿命也长了。当然，得先确认机床功率扭矩余量。
我做过步进电机壳体，铝合金件，φ80面铣刀装6片负前角刀片。原来ap取0.5 mm，fz取0.10 mm，表面看着没毛病，效率低。后来ap加到0.8 mm，fz降到0.08 mm，切屑厚度不变，但剪切角变了，毛刺没了，粗糙度从Ra3.2降到Ra1.6。每班产量多了12%。关键是，用振动频谱和主轴功率监控去观察切削过程，别只看最终的尺寸报告。
三、数据采集：先接好那根信号线，别急着搞数字孪生
另外要吐槽的更让人着急。很多中小企业一谈数字化，就买全套MES，甚至搭数字孪生平台。结果车间里每台机床的光栅尺反馈、主轴负载模拟量，根本没引出来。有次我去一个项目，人家花几百万买服务器，最后发现采集PLC变量比登天还难——因为连Modbus屏蔽线都没接对。

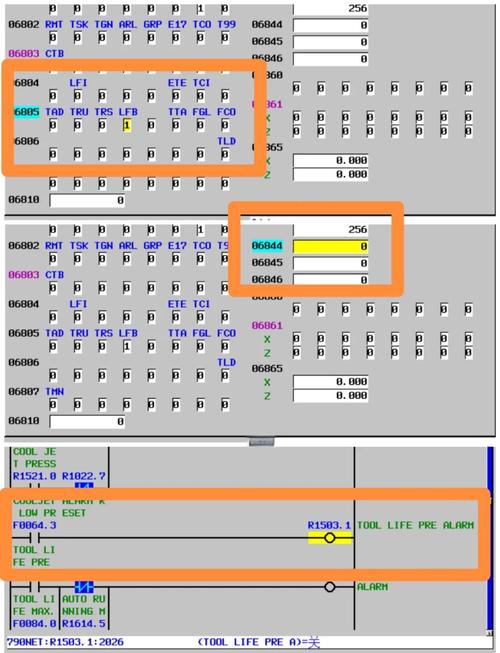

最廉价的提效机会其实是监控主轴负载。我有个精车轴颈的案例，刀具磨损后，主轴负载会缓慢上升。不是什么深度学习，就是滑动平均阈值。设置负载超过正常值15%且持续3秒就报警，提示换刀。原来按固定寿命换刀，刀具利用率只有60%，现在能用到刀刃真正磨损再换。崩刃时负载瞬间变化，报警响应是毫秒级的，少报废一大批活。
另一个典型：用气动量仪测内径，RS485传给PLC，自动修正机床补偿量，不用等检查员两小时拿千分尺手测。螺纹孔位置度也可以用离线检测仪全扫，数据回传做成控制图。这些加起来的成本，不到数字孪生软件的零头。但注意，报警别只接蜂鸣器——车间噪声太大根本听不见。最好接机台顶部红绿灯，同时短信推给主管。有厂子把报警发工作群，一晚上两百条，第二天直接被忽略。
说到底，制造流程提效更像做外科手术，不是大换血。定位基准理顺，切削参数再挤一挤，最后把关键指标用最小成本接出来。这三步走完，挤出20%的产能够用了。先别急着上AGV和机器人，把现有产线吃透再谈其他。工程嘛，讲的是收益风险比，不是技术参数的炫技。
好了，这些经验有点土，但都是从车间里泡出来的。你的流程要是卡壳，不妨试试这几条。至少不会让你再挂一个“六西格玛”横幅，假装在搞精益。
