2026-08-19 05:20:52 分类：材料工艺
去年给某新能源头部电池厂做1600℃高温烧结炉的隔热改造，甲方原定用进口95%氧化铝纤维模块，我们劝过换国产高硅掺杂款，甲方不听，嫌我们推荐的含量低不放心。结果呢？刚用14个月，炉壁保温层就塌了三分之一，膛温均匀性直接掉了30%多，老板找到我们的时候，脸黑得跟刚出炉的耐火砖似的。
别迷信氧化铝纯度，越高越容易翻车
行业里现在有个邪门的风气，卖氧化铝纤维就拼纯度，张口我家99%，闭口你家才90%，把纯度吹成了唯一指标。说白了就是骗外行。
我干了15年工艺，实测过近百种不同纯度的纤维样品，说个扎心的结论：99.5%的高纯氧化铝纤维，长期放在1400℃环境里，三个月就开始粉化，拿手指头一捏全是碎末。反而那种氧化铝含量只有72%、掺了20%氧化硅和3%氧化锆的纤维，1200℃连续用五年，拿锤子敲都不碎，捏完还是成团的纤维。
为什么会这样？本质是晶粒长大。纯氧化铝的热稳定性差得离谱，温度超过1000℃，晶粒就会蹭蹭往大长，长到一定程度纤维本身就脆断，慢慢整个保温层就变成一堆粉末，哪里还有保温效果。

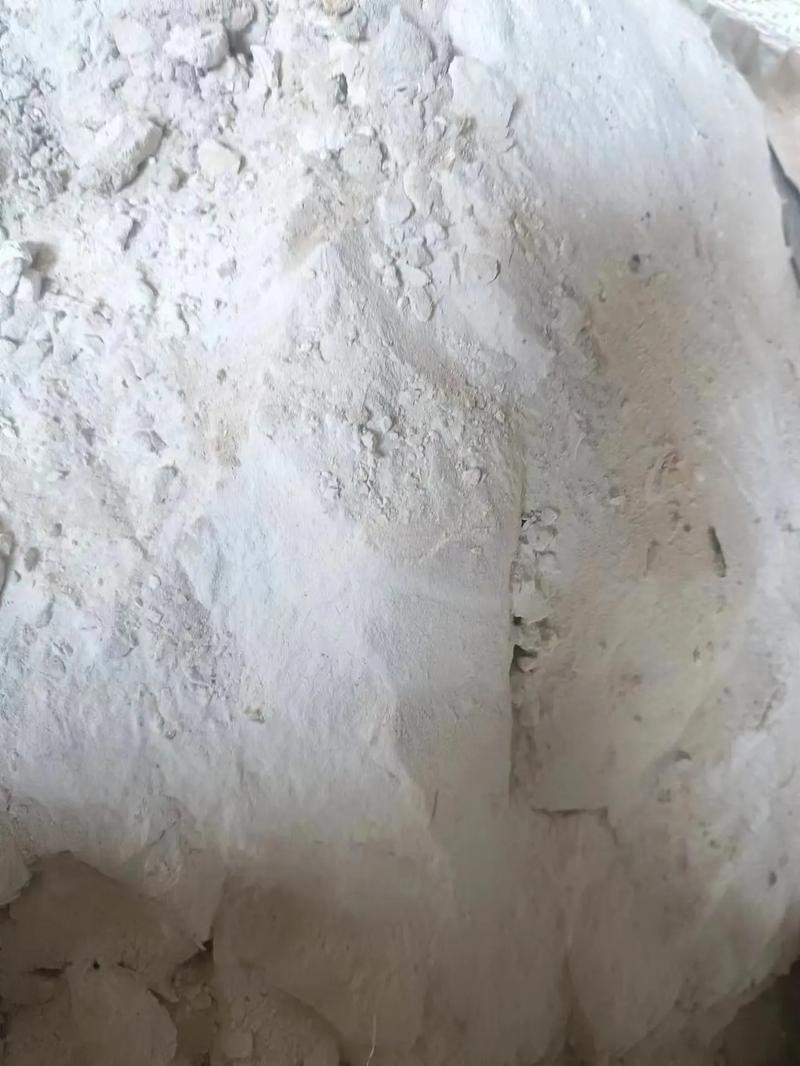

高温老化后氧化铝纤维粉化样品图
掺点别的氧化物干嘛？就是钉住晶界，不让晶粒乱跑。很多厂商宣传的时候，把纯度印在包装最显眼的地方，绝口不提晶界稳定的问题，多少钱都能给你做，反正用户买回去用坏了，都只会怪自己工况不对，不会想到产品本身就有问题。
说实话，真要是1600℃以上的极端工况，氧化铝纤维本来就不是最优选择，换碳化硅纤维都比它靠谱，价格还实在。对吧？
粘结剂才是隐形的门槛，大多数人都忽略了
做氧化铝纤维模块或者纤维毯，不是把纤维攒一块就行，得粘起来。粘结剂选不对，再好的纤维也是白搭。
前年山东有个小保温厂，接了个一千多万的窑炉改造单，为了省成本，粘结剂用了几块钱一公斤的普通有机胶，装好炉烘的时候，温度刚升到600℃，粘结剂全烧没了，整个纤维墙直接塌了，老板赔了三百万，直接关门了。
现在主流用的是磷酸铝粘结剂，看起来配方简单，就是铝盐加磷酸，这里的门道能坑死外行。铝磷比差0.1，耐热性直接差200℃，就是这么夸张。我当年在实验室调配方，为了找最优烧结温度，每天守着马弗炉，一天烧三炉，连烧三个月，胳膊烫了两个疤，才摸出来1280℃是最合适的，高10度低10度，粘结强度都能掉一半。
烧结后氧化铝纤维模块断面显微图
还有个不能说的秘密，很多小厂现在还偷偷用含铬粘结剂，粘结强度高，成本还能降三分之一，但是六价铬是致癌物，出口欧盟直接被扣，国内很多户用在高温窑炉，时间长了铬随烟气飘出来，害人害己，你不做成分检测根本查不出来。
不过话说回来，就算粘结剂做对了，还有收缩率的坑。合格的氧化铝纤维模块，1400℃烧100小时，线收缩率要控制在2%以内，很多国产货能做到5%以上，烧两年就缩得跟缩水毛衣似的，缝隙全出来，保温效果直接掉一半，能耗涨两成，用户电费多交多少，找谁哭去？
产业化绕不开的死结，没人愿意碰
产业化绕不开的死结，没人愿意碰
现在国内氧化铝纤维产能翻了三倍，价格从2018年的18万一吨，跌到现在8万一吨，看起来一片红火，到处说国产替代成了。其实都是低端短纤维内卷，真要往高端走，死结就在那摆着，没人绕得开。
第一个死结，连续长纤维做不出来。现在国内能量产的全是短纤维，拿来做隔热没问题，但是做高温复合材料增强，必须要用连续长纤维。我见过不下五个创业团队，都说搞出了国产连续氧化铝长纤维，拿到样品一测，单丝平均强度才1.8GPa，日本三菱的能稳定在2.6GPa，差了快50%。为什么？前驱体纺丝的时候，杂质除不净，总有零点几微米的气泡，拉出来的丝天生带缺陷，一烧就断，强度根本上不去。而且成本降不下来，长纤维生产成本是短纤维的四倍，做隔热太贵，做增强性能比不过碳纤维，不上不下卡死了。
第二个死结，超高纯氧化铝纤维做不出来。半导体行业做单晶炉的隔热层，要求氧化铝纯度99.99%以上，不能有钠钾这类碱金属杂质，哪怕只有几个ppm，都会污染单晶硅片，现在国内能稳定做出来的，一只手数得过来，大部分高端订单还是被国外卡着，一吨卖上百万，爱买不买。
现在行业都在抢低端产能，打价格战，一吨赚几百块钱就敢做，真正要啃硬骨头，砸几个亿进去搞十年八年，没人愿意干。赚快钱不香吗？反正坑的都是下游用户，谁管那么多。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：氧化铝纤维：被吹成神的隔热材料，藏着没人敢说的暗坑
文章链接：https://m.yqhljx.com/list_11/1526.html
