去年F厂那个项目，差点把总工逼疯。微纳透镜阵列，设计完美，仿真漂亮，一上产线，良率直接跪在30%以下。砸了几千万的设备，出来的片子用显微镜一照，哑光表面全是“彗尾”，那叫一个惨。
微纳结构，设计像天堂，制造像地狱
说起来都是泪。一张蓝图，间距300纳米，深度1200纳米，侧壁倾角87度——都是理论值。到了光刻这一步，光刻胶的收缩率就让实际尺寸偏移5%以上。别小看5%，对光学薄膜来说这就是废品。再经过刻蚀，等离子体的侧向钻蚀效应能把垂直度干到88度，然后后烘、脱模……每一步都是尺寸精度的屠杀。

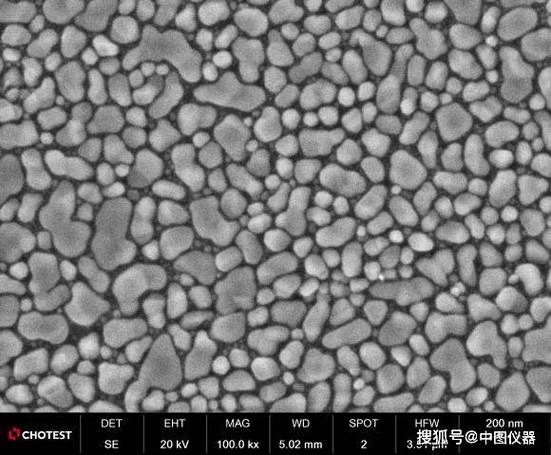

微纳结构光刻胶收缩导致形貌偏差的SEM对比照片
我见过最离谱的一次，同一片8寸晶圆上，中心位置和边缘位置的微透镜高度差能到80纳米。什么概念？中心是±2%误差，边缘直接飙到±8%。设备厂商拍胸脯说均匀性<3%，那是测的空白片。一上微纳结构，负载效应完全失控。说白了就是，理论均匀性在三维形貌面前就是纸老虎。

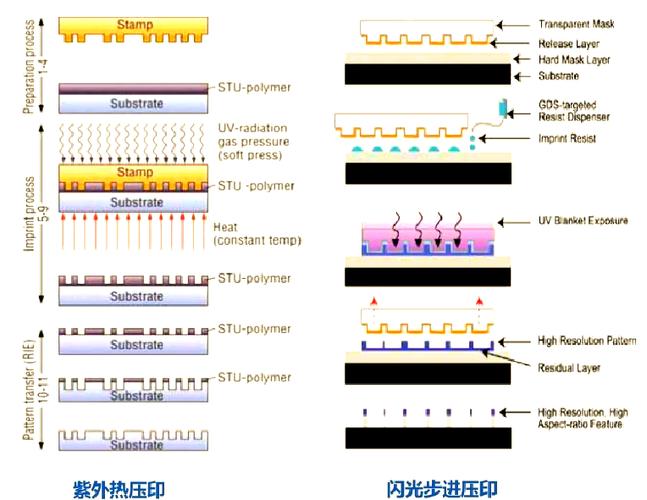

纳米压印的坑，踩过才知道
热压印，紫外压印，软膜，硬膜……到处是坑。都说纳米压印是低成本方案，那是对于大学实验室里的1cm²样品。放大到4寸，模板气泡问题让你欲哭无泪。抽真空、逐层贴合、压力曲线——听着简单？实际压印时，光刻胶的流动充填是一个极度非线性的过程。压力小了，角落充不满；压力大了，模板直接干碎。一块模板3万块，一个批次碎过4块，财政总监脸都是绿的。
纳米压印微纳结构模板破裂的实例照片
脱模更是个玄学。表面能做抗粘处理，但寿命呢？五十次，一百次，然后微结构边缘就开始粘连撕裂。有时候不是粘掉了图案，而是残余应力释放导致的结构微裂纹——0.5微米以下的裂纹，用激光共聚焦都扫不出来，非得用SEM慢扫。一个产品做出来，测三天，发现是废品，那感觉……真想把超净间砸了。
缺陷：从10纳米到1微米，处处是雷
很多人以为微纳结构缺陷就是图案缺失、短路断路。太天真了。真正要命的是那种似缺陷非缺陷的东西。比如表面粗糙度，Ra从0.8纳米恶化到1.5纳米，对光学元件来说反射率掉2个点，直接判死。但谁来监控制程中的粗糙度演变？在线AFM？慢得要死，而且探针尖本身就会划伤样品。
还有颗粒污染——洁净室Class 1就能高枕无忧？胡扯。工艺中的化学微环境才是杀手。光刻胶中的金属离子析出，在高温步骤后形成纳米级硬质点，后续刻蚀时就成了微掩版。最后产品出来了，显微镜下几千个微透镜里藏着十几个“瞎眼”透镜，查都查不出来是哪个釜次出了问题。
产业化的硬伤，不是钱能砸出来的
说到底，微纳结构从实验室到工厂，缺的不是设备，不是材料，而是中间尺度的工艺模型。我们现在有原子级的分子动力学，有晶圆级的经验公式，但中间那几百纳米到几微米的三维形貌演化，完全是个黑箱。刻蚀仿真软件给你预测个60%保真度顶天了，剩下的全靠工程师试错。
而且，表征手段严重拖后腿。除了CD-SEM和AFM，你还有啥？在线椭偏仪测薄膜可以，测三维结构就是笑话。三维全形貌快速测量，现在只有激光共聚焦，但分辨率又差一个量级。这种割裂意味着，你根本没法实时反馈工艺，只能“做一批，测一批，废一批”。我们有个项目，量产3个月，最终成本比外包给日本做还高40%，那还玩什么？
所以别再跟我说什么“微纳结构是未来”。未来是未来，眼下就是一道坎：工艺窗口窄到发指，制程控制手段原始得像中世纪。绕不开这个，所有基于微纳结构的创新，都是实验室里的炫技。
