2026-10-05 06:28:11 分类：材料工艺
去年接了个失效分析的活，某国产车企的铝控制臂，出厂检测硬度、抗拉强度全符合国标，放仓库堆了半年，装车跑了不到一万公里就断了。剖开看，晶界上堆了一层粗大的θ相，妥妥的过时效。对方工艺师还喊冤，我明明按手册做的120度12小时时效，出货硬度全合格，怎么就断了？说白了，你懂的只是时效强化的皮，不知道藏在骨子里的坑。
你测到的硬度，可能是假的强化
很多加工厂做时效，就是卡两个参数，炉温多少，保温多久，出来硬度够就出货。7075铝合金，手册写120度12小时，那就照做，测出来硬度150HB，刚好卡合格线，皆大欢喜。
问题在哪？
自然时效。
你做完人工时效拿出来，零件里的过饱和固溶体没完全脱溶啊，放仓库里，室温下它还在反应，GP区还在慢慢长大，甚至转成平衡相。我这边存了十年的实测数据，同批次7075，做完T6放三年，强度掉12%到15%，硬度掉10HB以上，最邪乎的一批掉了18HB。
7075铝合金自然时效强度变化曲线
之前在合资铝厂待过，厂里面有死规定，锻造毛坯出货后，用户必须一个月内加工完成，超期就得重新做性能检测，就是吃够了自然时效的亏。说实话，小厂哪管这个，反正出货的时候你测了合格，后面出事那是你存放不当，和我没关系。
还有更坑的，有些做五金小零件的，固溶完直接放着自然时效，省了时效炉的钱，放半个月出货，硬度刚好达标，成本降一大块，你说坑不坑？可你拿回去用两年，强度接着掉，断裂风险翻好几倍。
核心从来不是时间温度，是你看不到的预处理
教材上都说，时效强化就是过饱和固溶体脱溶，析出第二相钉扎位错，阻止变形，所以强度上去了。这话没错，但都是说给学生听的，真到生产里，你漏掉一步，参数调烂了都没用。
哪一步？淬火后的残留应力和预变形。
固溶完淬火，零件从500多度冷到室温，表里冷却速度差一倍都不止，厚一点的零件，心部残留应力能到200MPa以上，这么大的应力，你直接进时效炉，能量高的地方优先析出啊，析出相全往晶界跑，晶界脆化，断都断在晶界上。

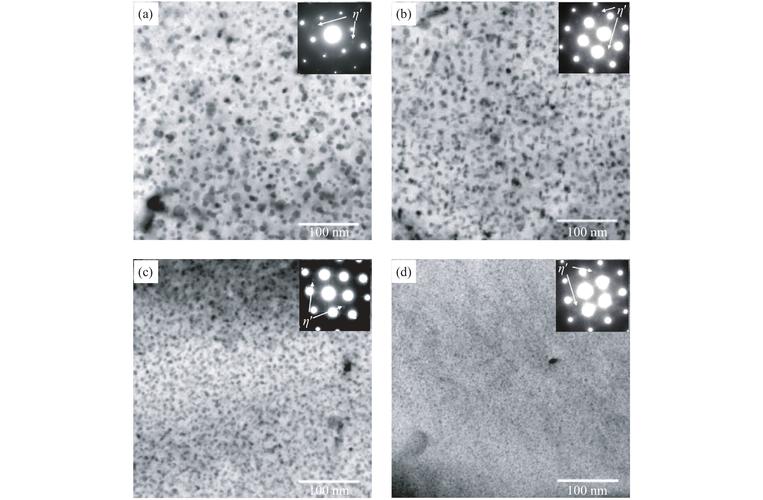

时效铝合金晶界脆性析出相扫描电镜图
去年给一个做无人机起落架的厂子调工艺，他们照着国标做时效，疲劳试验总是过不了，最多一万次就断，换了三批原材料都不行。我让他们改了一步：固溶完水冷出来，先做3%的冷压预变形，再进时效炉。结果呢？疲劳寿命直接干到十二万次，合格率从30%涨到98%。
为啥？预变形一是把残留应力释放得七七八八，二是给基体造了一堆新位错，析出相都钉扎在晶内的位错上，晶界干干净净的，强度韧性都上去了。实测发现，预变形这一下，比你调5度炉温、多保温两个小时有用多了。
不过话说回来，预变形要钱啊，每个零件单独压，批量生产效率掉一成，成本涨快两成，哪个民用品厂愿意干？能卡着合格线出货就行，谁管你十年八年的寿命。
绕不开的产业化硬伤，至今没人能解决
绕不开的产业化硬伤，至今没人能解决
别听那些论文扯什么智能时效、纳米析出调控，全是实验室里玩的，真到万吨级的批量生产，有个硬伤你根本绕不开，那就是同炉不同性。
一炉料放个一两吨，靠近加热管的位置和炉中心的温度，差个10度15度太正常了，你想想，时效温度差10度，析出相的平均尺寸能差两倍，硬度差20HB都不稀奇。大零件更离谱，一米长的铝挤压棒，表面温度和心部温度差20度，同一根棒，两头硬度差15HB，你说怎么弄？
还有原材料的成分波动，哪怕同一批次的铝锭，杂质元素铁差个0.1%，时效析出的速度就能差30%，你按固定工艺做，能不出问题？那些说用AI控温调工艺的，你给我解决一下同一根零件的心表温度差试试？全是纸上谈兵。
再说分级时效，很多人吹先低温后高温，析出相均匀，性能好，问题是多保温8个小时，一炉多烧小一千块钱的天然气，哪个民用厂愿意干？也就是航天军工那种不计成本的单子才用，民用车用不起，没人推得开。
还有现在做轻量化的超高强时效钢，强度干到1500MPa以上，确实轻，可一焊接，焊缝热影响区直接过时效，强度掉一半，这个问题到现在都解决不了，只能绕开不用，你说扯不扯？
说白了，时效强化发明快一百年了，看着是成熟得不能再成熟的工艺，其实产业化里的坑，比你见过的问题还多。没人愿意沉下心解决这些脏活累活，都想着搞新名词骗项目，赚快钱，就这样。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：时效强化：被材料产业忽略的工艺暗坑
文章链接：https://m.yqhljx.com/list_11/3844.html
