2026-10-05 07:22:02 分类：材料工艺
去年给某新势力车企做车身铝合金防撞梁验证，按设计要求做了全覆盖细晶强化，得到平均晶粒度2.3μm的成品，按教科书公式算，强度比原粗晶工艺高27%，够漂亮吧？结果台架碰撞试验，三次低温碰撞就从横梁根部断了。裂纹全是沿晶断裂，韧窝少的可怜。谁能想到？越细的晶粒，断的越干脆。
教科书没说的：细晶强化的强度，是偷来的
说实话，上学的时候我也信，晶粒越细强度越高，晶界拦住位错，逻辑没毛病。说白了就是把一块大晶体掰成无数小块，位错跑不出去，自然就硬了。
但你实打实测过塑性、韧性在极端工况下的变化吗？
实测发现，晶粒度从50μm降到2μm，铝合金抗拉强度从180MPa升到310MPa，数据确实好看。但延伸率直接从18%掉到7%，室温冲击韧性直接砍半。高温下更离谱，150℃保温两小时，细晶晶界直接开始粗化，强度掉的比原粗晶还快。

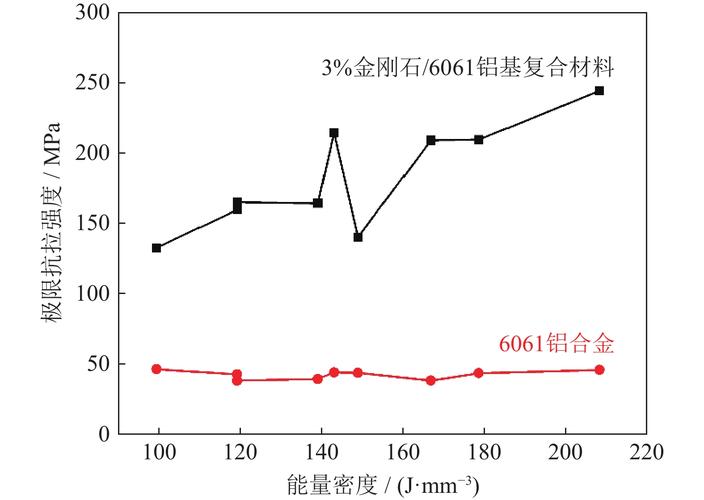

不同晶粒度6061铝合金强度延伸率对比曲线
为什么说强度是偷来的？你把所有变形抗力全堆在晶界上了，相当于把晶界变成了天生的缺陷源。应力全集中在晶界，一拉一撞，裂纹顺着晶界就跑，没任何缓冲。你要了强度，把命根子韧性卖了，这不是偷是什么？
不过话说回来，少部分对强度要求极高、对其他性能要求低的场景，确实能用。但大多数工业场景，你要强度也要命啊，断了算谁的？
量产绕不开的死结：越细，越做不起
刷论文的时候，总能看到一堆1μm以下超细晶的成果，张口就是强度翻几倍，闭口就是下一代材料革命。你让他放大到工业量产试试？
早几年我对接过某985团队的超细晶钛合金项目，实验室一块巴掌大的试样，做了三个星期，用大塑性变形磨来磨去，成本是普通同等强度钛材的17倍，还做不了大尺寸，这能用来干嘛？做首饰吗？
现在工业上量产细晶，也就三条路：加细化剂、控冷、形变再结晶。加细化剂，铝里加钛硼，加多点就攒团，变成硬夹杂物，一打就裂；加少点，细化不均匀，铸锭心部还是100μm的大晶粒，表面才5μm，性能差一倍，整根料废掉一半。
控冷更扯，大铸锭你怎么快速冷却？10吨的铝铸锭，中心冷却速度比表面慢两个数量级，晶粒从外到内从3μm长到60μm，你把没用的中心切掉，成本直接涨40%，哪个车企肯用这个价格买车架？
就算是最成熟的控轧控冷形变再结晶，做薄板材还行，做200mm以上的厚钢板试试？变形透不过去，中心还是粗晶，全白搭。
10吨工业铝合金铸锭横截面晶粒度腐蚀实拍图
就算你咬咬牙做出来均匀细晶了，后续加工还坑你。细晶变形抗力大，挤压的时候挤压力要涨30%，模具寿命直接掉三分之一，这笔账加进去，产品价格涨一半，谁买账？
被藏起来的理论盲区：不是所有晶粒都越细越好
被藏起来的理论盲区：不是所有晶粒都越细越好
现在行业里有个歪风，只要提强化，第一反应就是做细晶，好像不把晶粒磨到几μm就不够高级，论文都发不了。
我早年见过做切削刀具的，本来晶粒度10μm做出来韧性刚好，硬要跟风降到1μm，结果切淬火钢崩刃速度快了两倍，为什么？细晶太脆了啊，一点冲击都扛不住。
还有做低温容器的，我九十年代末在哈尔滨锅炉厂做低温钢试验，细晶在-40℃确实比粗晶好，降到-196℃，反而比粗晶更容易脆断。因为晶界原子排列乱，能量高，低温下晶界本身就变脆，裂纹扩展速度比在粗晶里还快，这个结论，有几篇吹细晶的论文提过？都藏着不说，只捡好的放。
还有耐腐蚀性，细晶的晶界多，晶界活性高，更容易发生晶间腐蚀。沿海用的钢结构，你做了细晶，寿命反而短一半，这个常识，很多刚入行的工程师都不知道，还在那吹细晶耐腐。
说白了，细晶强化就是个拆东墙补西墙的法子，你拿塑性、韧性、成本、耐腐蚀性换强度，哪有什么万能强化法？
现在没人敢戳破这层窗户纸。高校要申项目拿经费，企业要吹新技术拿融资，都把细晶强化当万能神药往天上捧。实际呢？绝大多数工业化应用场景下，我们根本做不出性能合格、价格能接受的均匀细晶，就算做出来了，也要牺牲好几个关键性能，得不偿失。这就是当下细晶强化产业化绕不开的硬伤，没什么好洗的。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：细晶强化：被材料圈捧上天的神技，藏着没人敢说的硬伤
文章链接：https://m.yqhljx.com/list_11/3846.html
