摘要：很多机械工程师学过自由振动的理论，实际设计中却总是踩坑。结合十几年做机械结构设计的实际项目经验，讲透自由振动在工程中的真实应用，梳理常见设计陷阱和实用计算方法，给中级工程师做设计参考。
说实话，刚入行那会我也觉得自由振动就是课本上的考点，工作哪用得着成天算？直到那次做1吨悬臂吊车的项目，差点翻船。
当时按材料力学公式算出来悬臂的固有频率是12Hz，满足避开工作激励的要求，直接出图生产。样机做好模态一测，只有8.7Hz。差了快30%。当时我盯着测试报告，半天缓不过神——再差一点就要和吊车的起升激励共振，后果不堪设想。
别被课本公式骗了：自由振动的工程定义和课本不一样
课本里讲自由振动，开口就是无阻尼自由振动，说去掉外部激励后结构保持等幅振动。说实话，工程里哪来的无阻尼？哪怕是航空航天用的高强度碳纤维结构，都有材料内阻和结合面阻尼，所有实际的自由振动都是小阻尼衰减振动——也就是去掉激励后，振幅越来越小，慢慢停下来。
核心公式其实没变，固有频率ωn=√(k/m)这个是对的。但错就错在，绝大多数新手对k的理解完全错了。
你以为k是零件材料本身的刚度？不对。k是整个结构的等效综合刚度，包含了零件本身的柔度、所有结合面的柔度、焊缝的柔度甚至连接间隙带来的等效柔度。只要有一个环节没算进去，结果差百分之几十太正常。
你看这张曲线，纯无阻尼是平的，实际工程里都是这种慢慢降的。阻尼越大，停下来越快，很多时候我们控制自由振动，不光要调固有频率，还要调阻尼，对不对？比如高速铣床的刀柄，为什么要做阻尼涂层？就是为了让切削后的自由振动快点衰减，提高加工表面质量。
设计里必须算自由振动的核心场景：哪些地方容易踩坑
不是所有结构都要抠自由振动。比如做个重型冲压机的底座，本身固有频率远低于工作频率，只要不共振，自由振动衰减得快，不用太纠结。但有些场景，你不算就是死路一条。
第一个就是长悬臂、大跨度的轻载结构。比如龙门铣床的横梁，比如仓储物流的分拣摆轮架，比如登高车的伸缩臂。这些结构本身柔度大，固有频率低，很容易被启停、冲击激励激发自由振动，晃半天停不下来。

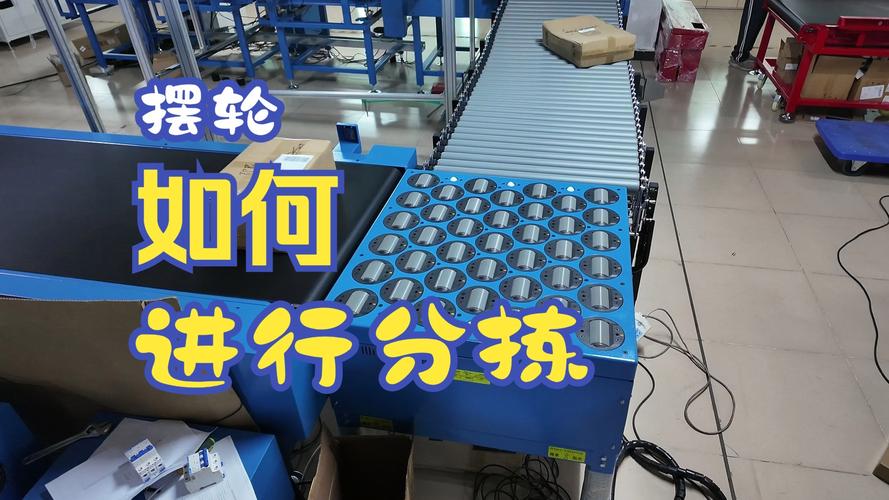

我前两年帮一个朋友看摆轮分拣机的问题，他们的设备每次分拣完停车，摆轮架要晃12秒才停，客户投诉分拣精度不够。测了固有频率，刚好和启停的冲击激励频率接近，自由振动衰减慢，就是这个问题。
第二个坑就是带弹性支承的旋转部件。比如电机装在弹性机座上，如果你不算自由振动的固有频率，很容易出现启动的时候晃半天，停不下来。还有无人机的螺旋桨，装在机臂上，自由振动频率不对，起飞就是抖得厉害。
这里说句实在话，选型的时候真的要权衡。你要提高固有频率，要么加刚度，要么降质量。加刚度就要加厚材料，成本上去整机重量也上去。降质量就要换轻质材料，强度可能不够，成本也涨。我一般的经验是，只要固有频率比最大工作激励频率高30%以上，就足够，不用一味堆料。省下来的钱，给团队发奖金不好吗？
还有一个隐藏的坑，90%的新手都会踩：螺栓连接的预紧力不够，会直接降低整体刚度，固有频率掉15%以上都是常事。你算的时候按刚性连接算，实际预紧力不够，结合面有窜动，等效刚度直接掉下来，结果完全错。
实际算自由振动的正确步骤：不用复杂仿真也能做对
现在很多工程师上来就开有限元跑模态，结果跑出来错了都不知道。其实算自由振动，手算估算第一步，仿真验证第二步，这个顺序不能错。

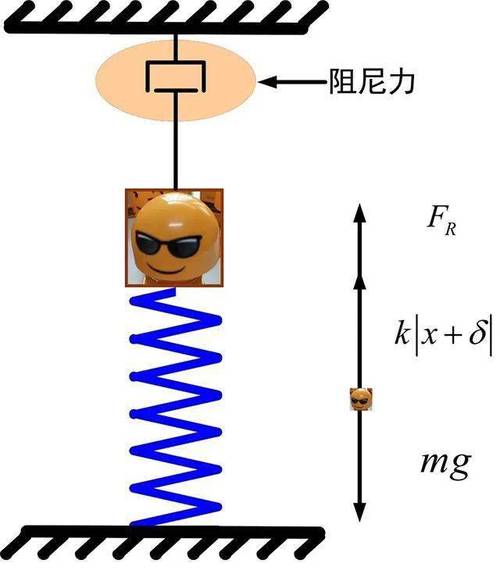

第一步，算等效刚度。如果是单自由度系统，先把所有串联的弹性元件的柔度加起来，行业里估算结合面柔度，可以直接查GB/T 21055-2007里的推荐参数，不用自己瞎猜。记住，串联弹性元件的等效刚度是1/k_eq = Σ1/ki，不是直接加刚度，这个错了结果完全不对。
第二步，算等效质量。对于连续体结构，比如悬臂梁，等效质量大概是原质量的0.25倍，这个经验系数用了几十年，误差不到5%，比你瞎猜准多了。
第三步，算固有频率，公式就是fn = (1/(2π)) * √(k_eq/m_eq)，很简单。如果你是多自由度结构，工程上只要算出最低阶固有频率就够了，最低阶最容易被激发，振幅最大，高阶的衰减快，影响很小，不用花那个时间去算。
算完一定要留裕量。我做设计一般留25%以上的裕量，毕竟实际生产总有误差，焊缝柔度你估算不可能百分百准，预紧力也不可能完全达到设计值，留点裕量总没错。
最后才是开仿真验证。仿真的时候一定要注意结合面的设置，不能所有连接都设成刚性，不然出来的固有频率肯定偏高，和实际对不上。我见过太多新手在这里栽跟头，仿真结果好看，实际做出来完全不对。
自由振动从来不是纸上谈兵的知识点。你不在意它，它就能在你投产之后给你捅出大娄子。多花半小时算一遍，总比样机做好了拆了改强。
