上周金工实习结课，翻学生的机器视觉测量实验报告，翻出一沓歪歪扭扭的标定记录，才反应过来，我半年备的课，错得离谱。
原来最基础的标定，是最大的卡点
本来我把标定步骤写得清清楚楚，打开软件、导入照片、点击棋盘格交点、导出参数，一步都不差。想着半小时就能搞定，剩下一下午时间测零件写报告，进度刚好。
结果收上来的结果，一半的组测量误差超过了五丝，有个组测10mm的标准销钉，出来10.2mm。差了二十丝。这哪叫测量，凑数罢了。
我蹲在实验组看了一整节课才搞明白问题在哪。坑就在这。机械出身的学生，天天跟公差基准打交道，却对成像系统的基准完全没概念。他们跟着步骤点了二十张棋盘格照片，却说不清为什么要拍这么多不同角度的，为什么标定板必须贴在平整的玻璃上，贴在实木桌面上结果就不对。
像素当量这个词，我上课讲过一遍，学生抄在笔记本上，还是转不过弯。不就是一个像素对应多少实际长度吗？为什么相机离工件远一厘米，这个数就变了？
说实话，那节课我被问得脸发烫。我自己备课的时候，都把它当成一个要填进公式的参数，没跟他们说透——这东西跟我们机械装配的基准，根本就是一回事啊。标定就是给你的成像系统找基准，基准歪了，后面所有数全错。

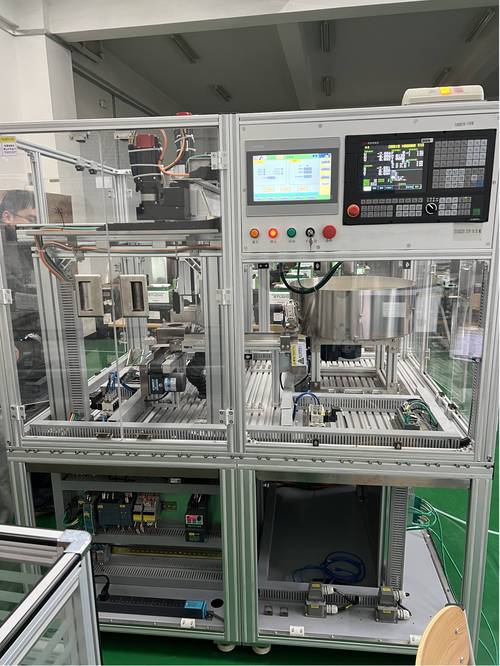

机械专业金工课机器视觉标定实验台
我原来总怪学生上课不认真听，现在才明白，是我没把知识点接到他们已有的知识体系上。凭空冒出来一个“标定”，当然记不住。
高精度执念，是我给自己挖的坑
一开始筹备这个模块，我掉进了一个很常见的误区。总觉得要做就做高精度，别人说机器视觉测量能做到微米级，我就得让学生也做出来。咬咬牙申请经费买了高分辨率工业相机，配了远心镜头，想着这下精度肯定够。
结果学生装完镜头，调焦调了一下午，拍出来的零件轮廓还是虚的。大部分时间都耗在调设备调算法上，根本没工夫想为什么误差大，怎么改。
不过话说回来，我们机械设计方向的学生，学这个是为了什么？难不成以后个个都去做计量级的测量设备？大部分人以后做结构设计，要用到机器视觉，无非是生产线在线检测，或者快速测绘逆向建模，能稳定控制在两丝以内，完全够用了。
我索性砍了原来的要求。把让学生自己写标定算法的作业直接删掉，换成让学生自己搭机械台架，换不同的拍摄距离、不同的光照角度、不同的安装方式，自己测误差，记下来哪一种情况误差最大。

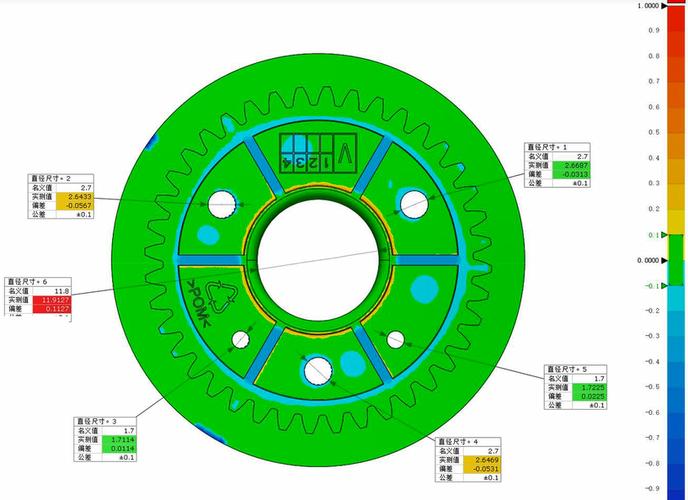

小型机械零件机器视觉测量误差对比记录
有个组做实验的时候，把原来正对着工件的环形光源，挪到了工件侧上方，拍出来的轮廓清晰了好多，测量误差直接降了一半。那个男生下课拉着我讲了十多分钟，眼睛亮得不行。说原来不是相机不够好，是光源摆错了地方。
我那时候突然反应过来，我抱着高精度不放，把最有用的实践环节全挤没了。捡了芝麻丢了西瓜，说的就是我。
我们到底要教什么
我们到底要教什么
现在很多学校开机器视觉测量的课，走两个极端。要么就是把它上成了计算机专业的编程课，讲一堆网络结构梯度下降，机械学生听得一头雾水，考完试就忘。要么就是上成了软件操作课，老师演示一遍，学生照着点，出个数就完事，学完根本不知道什么时候用。
对吧？学生毕业出去找工作，人家问你，我要给我的产线加一个零件尺寸检测，你怎么选相机怎么搭结构，你答不上，这课就等于白学。
改完大纲之后，我把百分之八十的时间都留给了机械系统搭建和误差源分析，算法部分给学生封装好了现成的工具，只需要改参数看结果就行。我要学生掌握的，不是怎么写标定代码，不是怎么调模型参数，是知道机器视觉测量能解决什么问题，哪里会出误差，怎么调整机械结构把误差压下来。这才是机械设计方向的学生该学的东西。
这次结课，我看到一个学生写的实验总结，只有短短几句话：原来以为机器视觉就是拍个照出个数，没想到工件放歪一度，光源偏五厘米，尺寸就能差小半丝，以后做在线检测结构，第一件事就得把定位卡板和光源位置设计死。
看到这句话，我觉得这课就没白开。
还有个意外的小收获。原来我都是买打印好的标定板，让学生自己贴。这次有个组提出来，打印纸本身就不平整，贴的时候也容易翘，为什么不自己铣个定位槽，把标定板嵌进去保证平面度？我让他们试了，结果同一组的标定误差直接降了三分之一。这个小改动，我直接加到下一轮的备课里了。
很多时候备课就是这样，你照着网上的方案拼拼凑凑，自己都没摸过实际的坑，教给学生的自然都是空架子。你蹲在课堂上跟学生一起踩坑，他们反而会帮你把坑填上。比你对着PPT念十节课都有用。
