摘要：干了十五年机械设计，要说哪个问题让我栽跟头最多——疲劳。没错，就是那种悄无声息，突然之间零件就“咔嚓”了。今天不整虚的，就说说我经历过的几次惨痛教训，和那些教科书里不爱强调的细节。
一、那根断轴，我到现在都记得那个断面
那是一个减速器输出轴，直径80，材质40Cr调质。按理说，扭矩校核过了好几遍，安全系数够高。但实际跑了不到三个月，轴就断了。拆开一看，断面齐刷刷的——典型的疲劳断面，贝壳纹清晰可见，裂纹源就在轴肩过渡圆角处。
说实话，当时我脑袋嗡的一下。回头查图纸，过渡圆角R3——理论上是够的。但我忽略了一个细节：加工厂为了省事，车刀直接走，没专门清根！实际圆角不到R1，甚至还留下了刀痕。这叫什么？这就是应力集中系数Kt从理论1.5直接飙升到3以上。疲劳寿命直接垮掉。
后来学乖了，关键轴类零件的过渡圆角，我不仅标尺寸，还会附加一条技术要求：“圆角处表面粗糙度Ra1.6，且须抛光，不得有可见刀痕”。最狠的一次，我在图纸上直接画了个局部放大图，红字标注：“断轴了你就知道疼了”。——效果奇好。
二、S-N曲线的陷阱：平均应力那点事
疲劳设计离不开S-N曲线。但很多新手（包括当年的我）拿过来就用，也不管曲线是怎么来的。标准S-N曲线是对称循环应力（R=-1）测出来的。实际零件受力，往往是脉动或者随机载荷，平均应力不为零。这时候怎么办？得修正。

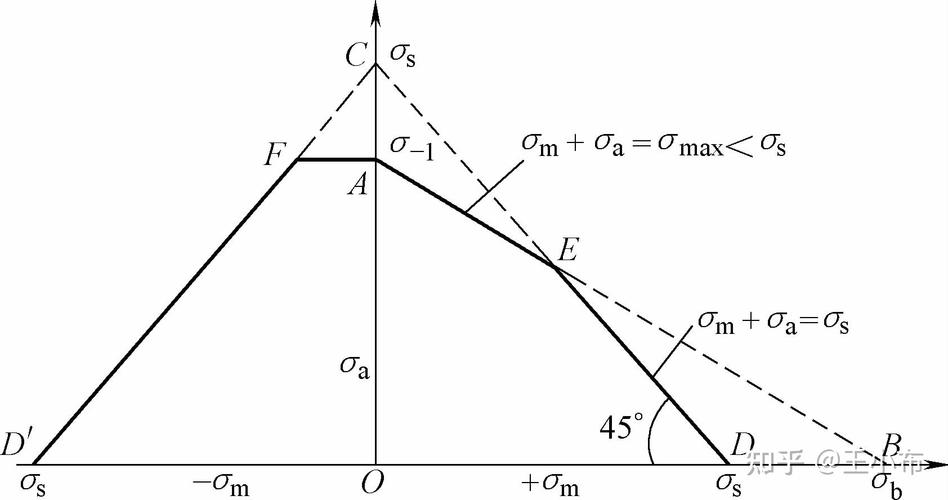

常用的修正方法：Goodman、Gerber、Soderberg。工程上最常用Goodman，画一条线把平均应力和应力幅联系起来。简单说，平均拉应力会严重降低疲劳强度。有一次设计一个液压缸拉杆，受预紧力，我直接用对称疲劳极限，结果没几天就裂了。后来按Goodman一算，安全系数直接从2掉到0.9。吓得我赶紧改了杆径。
不过话说回来，Goodman也有问题——它偏保守。特别是对高强度钢，实际疲劳极限没那么差。所以有些场合我会用Gerber曲线，更贴合试验数据。但国内标准大多还是推荐Goodman，毕竟，安全第一对吧。
三、喷丸强化：不是喷了就万事大吉
提到提高疲劳强度，很多人马上想到喷丸。这玩意儿确实有效，但搞不好就是帮倒忙。原理不复杂：通过高速弹丸撞击表面，引入残余压应力，抵消工作时的拉应力，从而延缓裂纹萌生。
记得有一次，我设计一个重载齿轮，齿面要求喷丸。外协回来，我拿放大镜一看，气不打一处来——覆盖率明显不均，有些地方丸坑稀疏，有些地方过喷导致微裂纹。结果装上去跑合了没几天，齿根就出问题了。一查，喷丸强度没控制好，覆盖率连200%都不到（行业一般要求至少200%覆盖率），而且用了铸造钢丸，硬度不均匀。后来换成了钢丝切丸，严格控制Almen弧高值，寿命噌噌往上涨。
所以，喷丸不是玄学，关键参数：丸粒材质、尺寸、硬度、喷丸强度（Almen弧高）、覆盖率，一个不能少。而且喷丸后千万别再磨加工，会把残余压应力层磨掉的！
——写到这，想起早期还干过一件蠢事：图纸技术要求写“喷丸处理”，别的啥也没标。结果供应商爱怎么喷怎么喷，全凭手感。后来我画了个喷丸规范表，把关键参数框得死死的，再没出过幺蛾子。
四、结语？不如说是几点血泪经验
机械疲劳这事儿，计算只能算个大概，实际做出来靠的是对细节的死磕。最后啰嗦几句：
1. 圆角、倒角、退刀槽——设计的魔鬼就藏在这些地方。
2. S-N曲线要看准应力比，别盲目套用。
3. 表面强化是好钢，要用在刀刃上，还得用对参数。
4. 有空多去车间转转，看看加工出来的实物，比在电脑前画图管用。
以上，一个被疲劳折磨过无数次的老家伙的掏心窝子话。
