首先，忘掉那个“完美”的傅里叶定律吧
说实话，搞了这么多年设计，最怕的就是新人上来就套公式。 Q = -kA(dT/dx) ，对吧？ 书本上完美无瑕。 但一落到实际零件上，那热流路径弯弯绕绕，接触面坑坑洼洼——你还能用那个简单的截面面积A？ 简直是笑话。

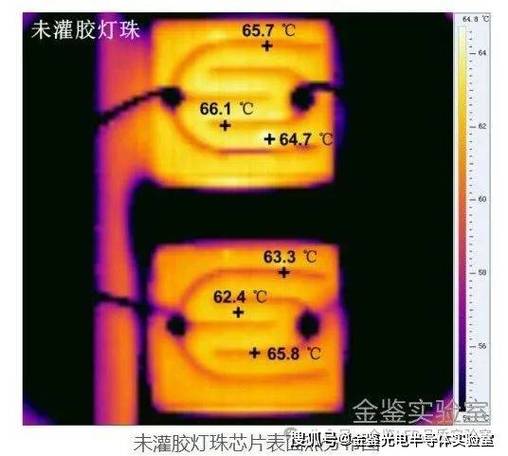

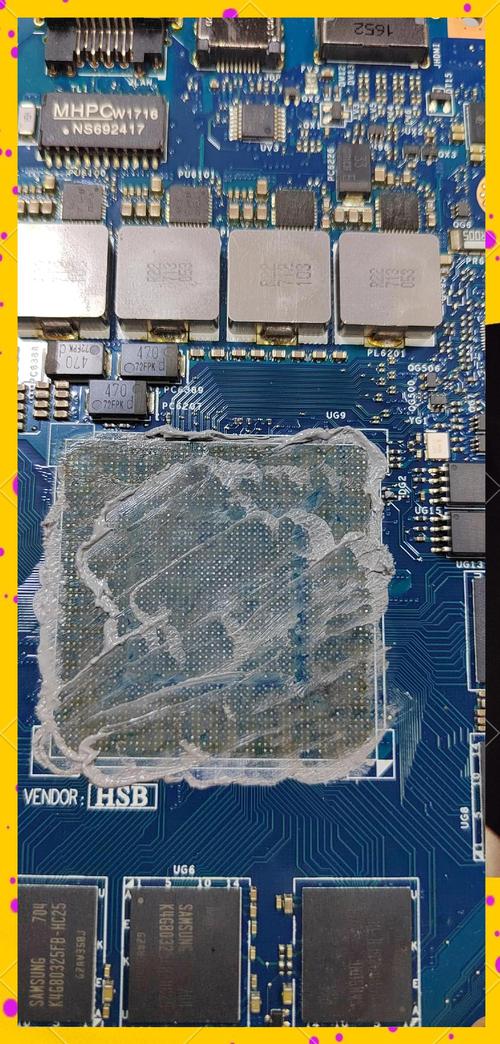

记得有一次，设计一个电机控制器的散热壳体，功率芯片贴在铝基板上，下面用导热硅脂，再压到水冷散热器。 我以为算得死死的：芯片结温、热阻、冷却水温，全都卡在规格书上限。 结果呢？ 样机上电跑了没十分钟，过热保护——直接打脸。 拆开来一看，硅脂涂得一塌糊涂，厚薄不均，里面还裹着气泡。 那一刻真是又气又好笑：理论上的接触热阻是0.1°C·cm²/W，实际上连0.5都打不住！
所以你看，热设计里的坑，多半不在理论，而在工艺和装配。 导热界面材料（TIM）这东西，多涂一点、少涂一点，拧螺丝的扭矩大一点、小一点，热阻能差出一倍去。 后来我们干脆做了个工装，用丝网印刷硅脂，厚度控制在50微米±10%，才算稳住了。 经验呀，都是拿失败堆出来的。
热阻网络：从芯片到散热器
搞热设计的，谁没画过热阻网络？ 一颗小小的芯片，热流传出来，要经过芯片内部的热阻（结到壳）、焊接层、基板、TIM、散热器……一路都是热阻串联。 但并联呢？ 很少有人细想。 比如多芯片模块，几个热源挤在一起，热耦合效应——你算单芯片热阻明明够，一合起来就超温。 这就是热串扰，很多时候比想象的厉害。
我习惯用有限元软件跑一下稳态温度场，但前期概念阶段，手算热阻网络依然有用。 不过要小心，厂商给的Rjc、Rja数儿，那是在标准测试板上测的，你的板子铜层厚一点、薄一点，过孔多几个少几个，散热能力完全不同。 别偷懒直接套，最好自己做一下等效热阻标定。 尤其现在芯片封装越来越薄，热流密度大得吓人，上百瓦每平方厘米，必须考虑扩热效应——铜基板不是无限大的，热流会扩散，实际导热面积比芯片面积大，但要画个45°扩散角去估算？ 嗯，有时候能差30%。 所以仿真还是逃不掉。
说到仿真，网格质量对结果影响简直要命。 有一次我图省事，用自动四面体网格，算出来结温比六面体高了15°C——虚惊一场，但差点让项目延期。 从此再也不敢轻信默认设置。 热分析这东西，入门容易，做准了难。
导热材料的那些猫腻——千万别信广告
市面上导热垫、导热胶、相变材料……广告写得天花乱坠，导热系数动辄10W/m·K往上。 但实际用起来呢？ 哼，要看压力和厚度！ 标称值是在一定压力、一定厚度下测的，你装上去压力不够，厚度变厚，热阻立马飙升。 而且，老化问题更头疼。 导热硅脂用久了会干、会泵出，导热垫会压缩蠕变、永久变形。 有款导热垫，刚装上去热阻0.3°C·cm²/W，三个月后变成了0.6——还是在恒温恒湿条件下。 如果用在汽车发动机舱里，温度循环一折腾，失效更快。
所以，选TIM材料，一定要上老化测试，做高温高湿、温度循环、振动等可靠性验证。 别只看供货商的报告，那都是理想情况。 还有，导热系数这东西，测量方法不同差别很大，激光闪光法、热流计法、保护热板法……不同方法测出来可能差20%以上。 真要横向对比，必须统一测试标准，不然就是耍流氓。
瞬态热分析？别被稳态骗了
很多人做热设计只看稳态，觉得温度到了平衡就完事。 但很多故障是瞬态造成的。 比如激光器，脉冲工作，瞬时功率极大，但平均功率不高。 如果按稳态设计，芯片可能瞬间烧毁。 这时候就要看热容量了——铜的比热容、质量大小，能吸收多少热量，温度上升多少，ΔT = Q/(m*c)。 简单计算就能知道几毫秒内会不会超温。 再比如汽车ECU，冷启动时，芯片从-40°C一下就热到几十度，热应力反复冲击，焊点疲劳断裂的案例可不少。 不要以为温度不高就安全，温度变化率才是杀手。
我记得有个案子，激光焊接头，铜嘴用制冷水冷却，模拟稳态挺好，可一开机头几分钟，铜嘴膨胀比水冷套快，整个结构变形了，焦点跑了，焊缝质量直线下降。 后来加了预热环节，让温度梯度缓一缓，才解决。 所以呀，热-结构耦合这事儿，别等出了问题才想起来。
结语？不如说一点随想
干了这么些年，我越发觉得，热传导不是一个孤立的学科。 它跟流体、结构、材料，甚至控制都搅在一起。 书本上的公式是死的，工程是活的。 别迷信仿真，也别轻视计算，最关键是心里要有物理图景——热流怎么走，哪里会堵，哪里会有瓶颈。 每个设计都是妥协的艺术，散热好了可能密封坏了，轻了可能强度不够。 所以，别把热设计当成打补丁，它应该是从方案阶段就要种下去的基因。
最后，说句题外话，很多新人爱问“热设计有没有捷径”？ 捷径就是多拆机、多测试、多跟生产线的师傅聊天。 他们手里有数不清的失败案例，比仿真软件真实得多。 好了，碎碎念完毕。
