那次在车间，我差点把图纸摔到地上。齿轮箱试装，啸叫得厉害，测量发现齿形误差超差不是一星半点。供应商理直气壮：‘按模数加工的啊，精度等级不是写在图上了？’——说实话，那一刻我意识到，标准这东西，你要是只勾个数字，死都不知道怎么死的。
搞机械的，尤其是搞传动的，标准就是空气。你感觉不到它，离了立刻窒息。齿轮标准，不是一本书，是一整套生存指南。
齿轮箱内部齿轮啮合实物图
标准就是图纸上的语言
老外总说‘speak the same language’，齿轮的共通语言就是模数、压力角、齿廓。可坏就坏在，这套语言还分方言。ISO 53、DIN 867、AGMA 201.02、GB/T 1356……看着都是20度压力角，齿根圆角那一点细微差别，就能让一对齿轮从‘安静运转’变成‘工业噪音’。我刚入行那阵子，在国企，被师父逼着抄了三个月标准，从GB 10095背到ISO 1328。后来跳槽去外企，才知道人家用AGMA 2000-A88，那些表格密密麻麻，K系数、精度等级Q，完全不是一个脑回路。

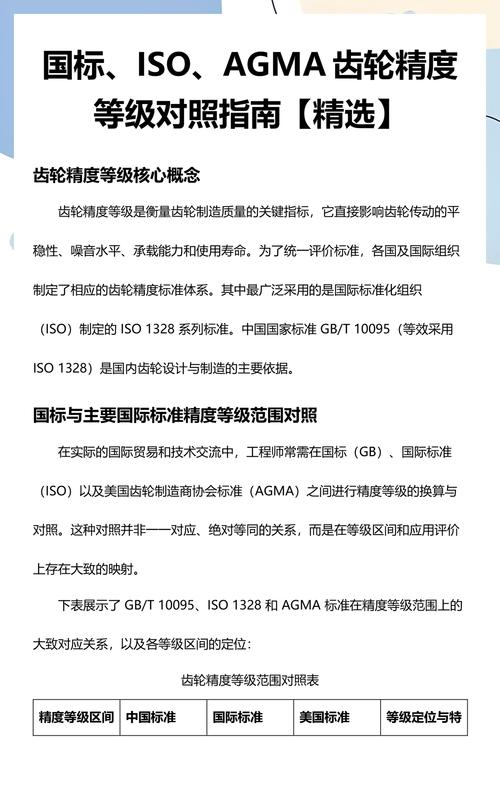

ISO与AGMA齿轮精度等级对照表
比如，某个项目，德国客户发来图纸，要求齿面粗糙度Ra0.8，精度等级写了个‘6’。我们想当然按ISO 6级做，滚齿后磨齿。结果交样对方说不对，他们用的是DIN标准，6级相当于ISO的4级。多花了钱还被投诉。这种破事，没有哪本手册会提前告诉你。标准这玩意儿，得活学活用，先搞清楚别人说的是哪种语言。
选型时的患得患失
很多工程师一上来就奔着高精度去，恨不得所有齿轮都标5级。成本？先不管。直到老板把报价单拍桌上，才傻眼。齿轮加工，精度每提高一档，费用可能翻倍。刨根问底，是因为涉及机床、刀具、检测、甚至恒温车间。我设计过一个分度机构，算下来6级精度足矣，灵机一动想提升到5级，结果被总工驳回：‘你以为这是造航空发动机？’ 后来运行动态测试，果然6级完全满足。那个‘5’字，不仅花冤枉钱，还会害得工艺部门骂娘——他们得调多少次才保证得了？所以，选标准不是越高越好，而是越匹配越好。你设计的减速机，最终用在叉车上还是手术机器人上？载荷谱、寿命要求、噪音限值，这些才是标准的锚点。抛开工况谈等级，等于耍流氓。
齿轮精度等级与加工成本关系曲线图
说个细节，AGMA标准里，对齿距累积误差有细致定义，而ISO更侧重相邻齿距差。你要是高速工况，相邻齿距差导致的冲击会让你栽跟头。这件事我在一个风电偏航减速器上体会极深。售后反馈异常振动，查了半年，最后发现齿轮供应商把ISO 7级等同于AGMA 7级，实际上在特定参数下，ISO 7的相邻齿距公差比AGMA松了不少。改标准重新制造，问题消失。那种排查过程的煎熬，真不是人受的。
跨体系转换的坑，我替你踩过了
前两天还有人微信问我：‘张工，美国图纸上写着16DP，压力角14.5度，能直接换成公制吗？’ 我回他一个表情包。别想简单了。径节和模数是倒数关系这点没问题，可14.5度压力角在公制中几乎不用，你硬凑一个模数，齿根强度计算要重新核，重合度变了，噪声特性也变了。除非你有十足的把握，否则一定要谨慎跨体系‘翻译’。我见过一家公司为了国产化，直接把一台德国产泵里的齿轮从模数3改成模数2.75（因为换算径节时想凑整），结果传动效率下降、温升超标。那台泵最终召回，损失惨重。标准背后的历史沿袭、设计理念，不是简单数学运算能覆盖的。
还有个容易忽略的：齿轮修形标准。ISO有专门的修形建议，AGMA则相对原则化。你在一个体系里修的形，到另一个体系可能完全不匹配。经验之谈：尽量减少变标准动作，如果不可避免，务必做全齿面接触分析和跑合试验。这钱不能省。否则，等着听齿轮箱的交响乐吧。
标准不是终点，是起点
写了这么多，其实就想说一句：齿轮标准是前人踩坑后的提炼，但它解决不了所有问题。你手上的那个新设计，也许需要超越现有标准。比如高速轻载用非对称齿廓，标准里尚无明确规定；微小型化齿轮，检测标准完全跟不上。我最近研究一个微型行星减速器，模数0.15，发现用常规标准的跳动值根本测不出真实精度。所以啊，吃透标准，然后知道什么时候该打破它，才算真正入门。
结尾：啰嗦了，但都是真心话。齿轮这行，越做越敬畏。希望以后的设计中，少点标准带来的惊吓。
