喷灌机设计，泵选型、喷头布局、机架强度，每个环节都有让人拍大腿的失误。这篇笔记不堆公式，只讲实战中的关键点和踩过的坑。
喷灌机这玩意儿，看着就是几根钢管加几个喷头，但真让你从头设计，光是水力计算就能让你半夜睡不着觉。
水力计算：别让你的泵选错档
泵选型看似简单，很多新手只按最大流量和最大扬程来选，却忽视了一个事实：喷灌机是移动的，管路长度在变，摩擦阻力也在变。你按最远端选泵，小流量时可能超压；按最近端选，远端又喷不出水。所以必须做全工况校核。

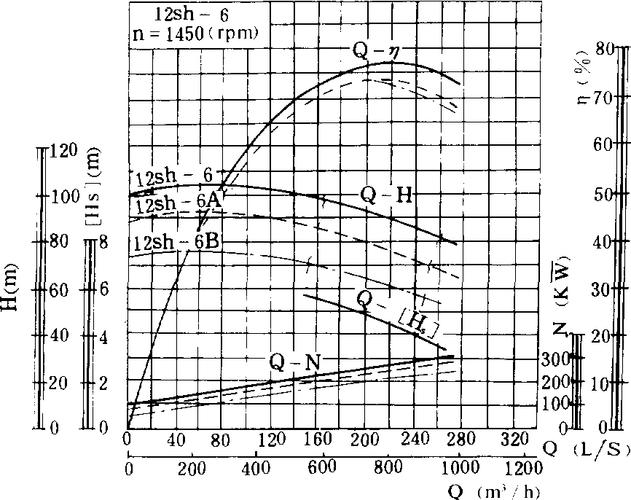

沿程损失可以用达西公式计算，这个基本没人搞错。真正容易漏掉的是局部阻力——快接头、三通、弯头，数量多了，当量长度加起来非常可观。我经手过一个新疆项目，用户反映喷头压力不稳，翻看之前的计算书，居然没算局部阻力，幸好泵还没买，不然又得返工。我的做法是拉一张Excel表，分别算最小流量、常用流量、最大流量三种工况，把管路阻力曲线和泵特性曲线画在一张图上找交点。注意，国标GB/T50085-2007要求设计流量要预留1.2~1.4的安全系数，因为喷头会堵塞，管壁也会结垢。省这20%？那是在赌运气。
喷头布局：均匀度比射程更重要
喷头选型，别只看厂家手册里的漂亮数据。折射式喷头压力低但射程近，旋转式均匀度好但需要较高的水压。选型时最关键的是喷洒均匀度系数（CU），这个值低于75%，浇出来的地就是一块涝一块旱。
布置方式上，三角形布置通常比正方形均匀，但覆盖边角时有空白。我一般按喷头射程的80%来确定间距，还要考虑重叠。大风地区要特别注意仰角，新疆某项目，默认25度仰角，水雾被风带出去十几米，换15度仰角后效果立竿见影。
还有一个容易踩的坑：喷头的流量与压力不是线性关系，厂家提供的参数往往是在实验室无风条件下测的，大田里完全两码事。所以如果可以，最好自己抽样实测，或者参考成熟机型的经验值。
机架与驱动：强度与防水的双重考验

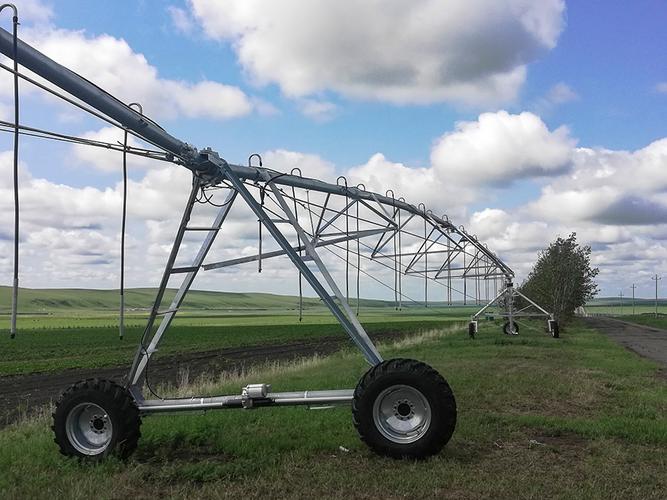

机架要承受水重、风载，还有行走时的动态冲击。中心支轴式喷灌机跨度几十米，主梁挠度必须控制。我通常先用简支梁模型估算，再用有限元复核，安全系数取2。别偷懒只做静力计算，我同事就这么干过，结果机器在大风天直接扭成麻花。
驱动系统的坑更多。电机选型要考虑扭矩脉动，轮胎接地比压不能太大，不然湿地里下陷。光伏板配多大？电池容量怎么算？这些都需要根据工作天数来校核。我们之前吃过亏，动力线缆的接插件防水等级不够，IP67都不行，后来全换成航空插头才解决。
再说一个特别容易被忽视的：水锤效应。喷灌机启动或停止时，管道内的压力冲击有可能达到额定压力的两倍。不装缓闭止回阀？那就等着爆管吧。这钱千万不能省。
踩坑清单，比理论更有用
水源水质差，铁锈和泥沙容易堵喷头，进水管路必须加过滤装置。机架支脚高度不够，作物长高了会刮断，设计时必须查当地种植计划。分配阀别用塑料的，冬天一冻就裂，铸钢的虽然贵，但能省下维修费。橡胶密封圈劣质的不耐老化，一年就漏，认准大品牌。
仿真软件能帮不少忙，但前提是输入参数别错。我见过有人把管径输入成外径，导致摩擦损失计算差了一倍。所以即便有软件，也必须手工粗算一遍，心里才有底。
说到底，喷灌机设计没有高深理论，就是细心。图纸上多花半小时，现场就能少跑十趟。以上这些都是拿钱买来的教训，希望同行别重蹈覆辙。
结论：设计喷灌机，别让机器变成“喷泪机”。
