摘要：旋耕机设计不是照抄标准，而是要把刀轴转速、刀片参数、传动方案和拖拉机匹配揉在一起权衡。本文从实际设计出发，聊聊那些容易踩的坑，以及怎么避开的思路。
说实话，干这行十几年，每次看到有人拿通用旋耕机图纸就往上套，我都想拍桌子。旋耕机这东西看着简单——一个刀轴加几把弯刀，可你真要让它在地里干活不出毛病，得把转速、刀片参数、拖拉机输出特性全揉在一起算。今天不聊教科书上那些公式推导，就说说我在设计过程中踩过的坑，和那些必须刻在脑子里的硬指标。
刀轴转速：不是越快越好，也不是越慢越省
很多新工程师拿到设计任务，第一反应是参考老机型。但老机型转速是配老拖拉机定速比的，现在动力输出轴转速普遍是540转和1000转两档，你直接套用就废了。旋耕机刀轴转速的选取原则，其实取决于刀片端部的线速度，而不是转速本身。常用范围是3～5米每秒。算一下：若刀轴半径约200毫米，转速取220转每分钟时，线速度正好在4.6左右。但别忘了，拖拉机前进速度也会影响切土效果。
我吃过一次亏。当时给用户配一款大功率拖拉机，盲目把刀轴转速提高到300转，结果土块打得太碎，土壤结构被破坏，农户直接打电话骂我。刀轴转速必须与机组前进速度协同：切削节距——也就是相邻刀片在前进方向上的切土间距——要控制在2到3厘米。节距 = 60倍前进速度除以（刀轴转速乘以刀片数量），这式子你最好自己手推一遍，理解透了才能灵活调参数。
刀片参数：偏角、弯折和排列，每一项都是门玄学
旋耕刀片看着像片铁，可它的弯折角度、切土角、侧刃刃角，每个角度都影响受力。我最烦那些拿着标准GB/T 5669就照抄的同行，标准给了范围和试验方法，可没告诉你不同土质怎么选。比如南方黏土，刀片入土阻力大，你加大弯折角能减少缠草，但会让刀背磨损加剧。这中间就得权衡。

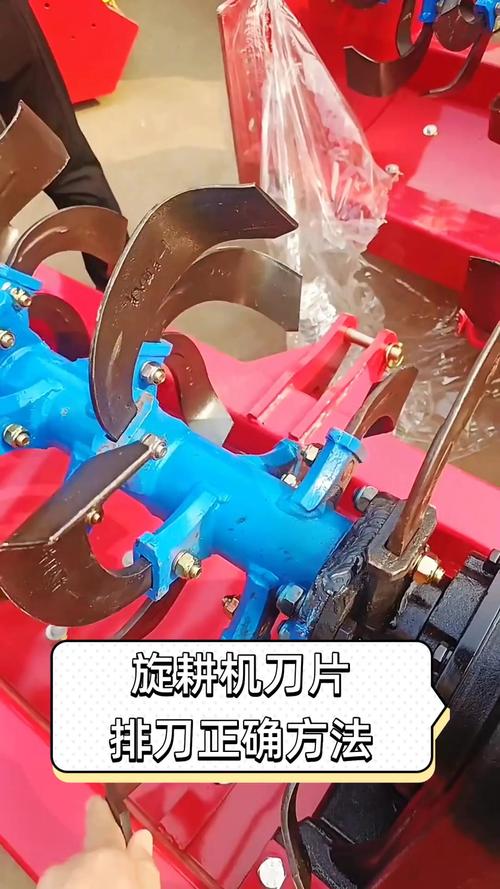

还有排列方式。螺旋排列听着高级，但实际设计时，左右弯刀交替排列才是主流。为什么？因为受力平衡。我见过有人为了减少振动，把同向刀片全排一边，结果机架侧向偏载，到最后刀轴轴承烧了都没找到原因。
刀片数量也不是越多越好。刀片多了，切削节距变小，土块细碎，但功耗飙升。设计时用刀片密度这个概念——每米刀轴长度上的刀片数。旱地常用20到30片每米，水田可以再密一点。但你得留神，密度大了，刀轴上的螺栓孔位就密了，焊接应力集中，半轴容易断。这个问题我到现在都记得，因为那就曾经是我们厂的质量事故。
传动系统：齿轮箱和侧传动的效率账
现在市场上很多旋耕机用侧边齿轮传动，确实结构紧凑，但润滑问题很麻烦。我见过不少用户因为侧传动箱没通到油，导致齿轮的寿命只有一年。所以我的习惯是：传动方案优先选中间齿轮箱加侧传动，但要在侧传动壳上单独设计加油孔和透气孔，别省这几百块钱成本。
传动比计算，要结合拖拉机动力输出轴转速和你设定的刀轴转速。比如拖拉机PTO输出540转，你要刀轴220转，那总传动比就是约2.45。分配时，中间箱和侧箱各分多少？合理分配原则是让每个齿轮模数都不太小，否则小齿轮容易断齿。这需要做接触疲劳校核，别光按弯曲强度算，我有次就是按弯曲强度选了模数，结果运行300小时后齿面出现点蚀，直接报废。
另外，万向节的选择也是门学问。很多机型轴距不长，但偏角大了，万向节容易卡滞。设计时要校验万向节的允许偏角，一般不超过15度。如果达不到，就得考虑伸缩叉结构了。
机架与悬挂：别忽视的隐性设计
旋耕机机架要承受扭矩和来自地面的冲击，但很多工程师只做静强度校核。其实疲劳强度才是关键，尤其是在焊点处。建议使用有限元分析找应力集中点，但这玩意儿别盲信，你要结合实际破坏案例。我们之前一台样机焊接后没有退火处理，拖拉机高速跑短途运输，结果悬挂架焊缝裂了。后来在热处理工艺里加了去应力退火，问题解决。
悬挂参数也得注意。旋耕机配套拖拉机时，重心位置会影响拖拉机提升能力和纵向稳定性。一般要求旋耕机的重心尽量靠近拖拉机后悬挂点，但也不能太靠前，否则旋耕深度不够。这有个经验公式：悬挂轴到重心距离除以轴距的比值，推荐在0.3到0.5之间。这个数据我没法给你更精确的了，因为还要看拖拉机本身的配重。
液压系统与深度控制：超越传统调节
老式旋耕机用限位轮控制深度，说真的，那种方式对付不了起伏地面。现在主流是采用拖拉机液压悬挂控制，配合高度调节和力调节。但设计时要注意，液压油缸的行程和安装位置必须算好，否则机具提升达不到运输高度。我见过一台旋耕机，油缸行程不够，田间掉头时万向节都差点别断了。更聪明的做法是加装电液比例控制，但成本增加不少，得看目标市场。
如果你设计的是宽幅旋耕机，建议采用中间铰接式机架，让左右两组刀轴独立浮动，这样能适应起伏地。这需要加均油机构。简单说，就是让左右液压马达或油缸串联，自动平衡压力。原理不复杂，但加工精度要求高，加工时，配合间隙要控制在0.05毫米以内。
实际案例：我的一个悔恨设计
我还是学徒的时候，跟着师傅设计一款1.8米幅宽的旋耕机。当时为了减重，把机架侧板用了8毫米钢板，结果用户连续作业半天后，侧板直接变形，刀轴卡死。师傅没有骂我，只是拿尺子量了变形量，告诉我：侧板受弯，别看静载，要看冲击载荷。后来我们换了10毫米，并且加了加强筋，才算解决问题。这个教训我一直记着，设计工程机具，别只信书上说的安全系数，你得考虑实际工况的随机性。
再补一句，旋耕机设计如果考虑用户维护，最好把所有黄油嘴集中布置，或者用自动润滑系统。别小看这一点，用户的抱怨往往来自不好打黄油，而不是效率低。
说了这么多，其实核心就一个道理：旋耕机是典型的农机具，它跟拖拉机之间的匹配比单一部件设计更重要。你设计得再漂亮，装上拖拉机动力不匹配，就是废铁。所以，做设计时多跟农机手聊聊，多下地看看，比你在科室里算一百遍公式都有用。
好了，正经技术就聊到这儿。旋耕机设计是个磨人的活，但搞明白了，那种感觉确实很爽。如果有同行在选型或调试中遇到具体问题，可以留言交流——不过前提是你得有自己思考过，别拿现成的来问。
