昨晚夜班，折弯机响了一夜。
就一块0.8mm的304不锈钢板，客户图纸标90度的弯，我调了三次补偿——角度仪往上一靠，89.2。对面质检抱着胳膊，不吱声，意思你懂。
这0.8度……就是我这辈子干弯曲，挨过最响的一记耳光。
回弹，不是误差，是癌症
圈外人听“弯曲”觉得简单，压下去、弹起来就完了。我们工艺工程师知道，那下压之后的弹回来——叫回弹——简直是个无底洞。
你拿块碳钢，屈服强度300MPa，折个90度，手一松，它跳回来两度。高强度钢？DP780，能跳回来六七度。铝合金5系，又软又黏，回弹不小，还带起皱。业内教科书上的公式：R/t、弹性模量、屈服比……算出来美得很，实际生产，毛用。
为什么？批次与批次的材料硬度能差十几个点。同一卷料，头尾屈服波动5%；不同钢厂来的，差异更大。你拿公式算补偿，机器执行一丝不差，出来角度忽大忽小。我测过一整个批次200个活，回弹值散差0.5度。
还有更邪门的——Bauschinger效应。材料正向弯曲后，反向加载时屈服强度居然下降，这是弹塑性力学里的倒霉现象。教材只轻描淡写，车间里却天天撞见，尤其反复折弯或矫直工序，计算补偿根本不对。
能怎么办？靠老师傅试。先折一刀，测角度，调补偿，再折，再测，直到差不多。手会抖、睛会疲，0.2度的波动，正常。你要搞一致性？除非每一件都上激光测量和闭环伺服，设备投资够买套房了。
模具的故事——从经验到玄学

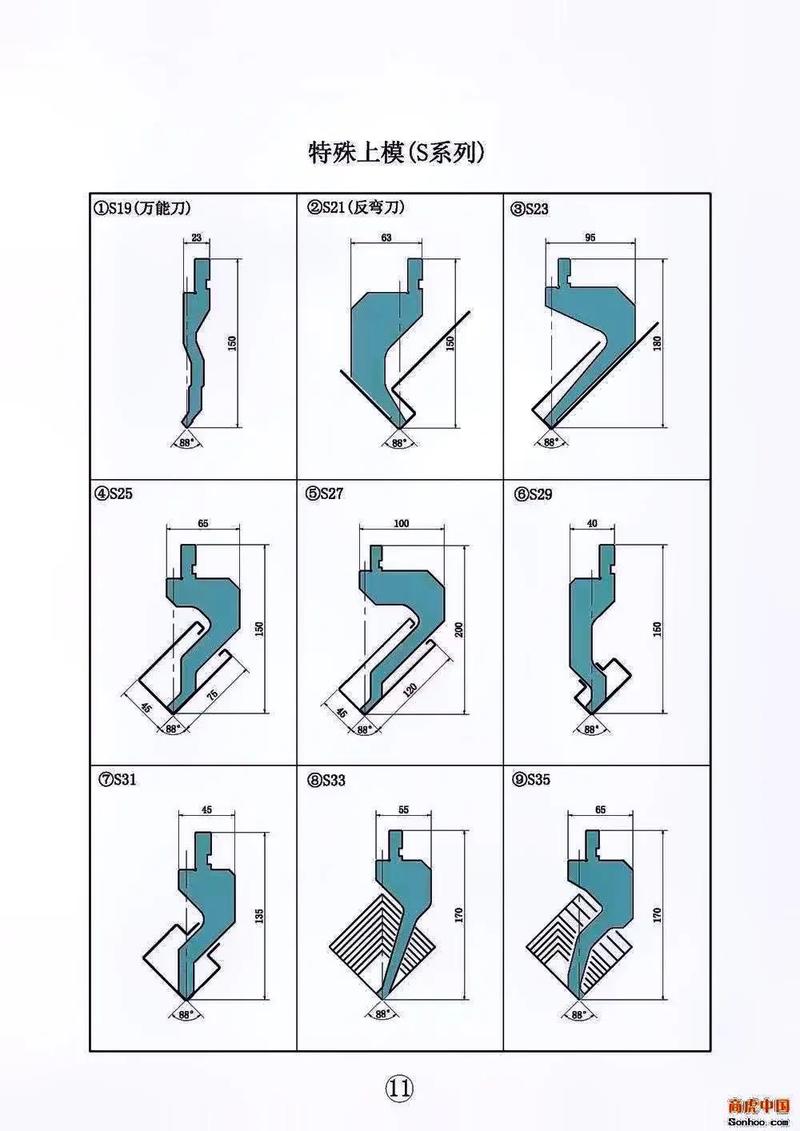

回弹咋补偿？模具说了算。
下模V槽宽度，老规矩6～8倍板厚。薄板取6t，厚板8t，图省力就得加宽，但回弹也跟着变。
DP780，板厚1.2mm，按8t开V槽，折出来角度偏大。我们试了5次，V槽缩到6t，凸模改小一度半，下模再磨个负角……嘿，角度对了。
但你以为这就成了？换一批料，角度又跑了。那负角是为那批料修的，新料用上，角度偏小半度。模具工气得骂街——修模耽误的工夫，比折弯本身还长。一套精密折弯模，光试模就耗五六天，成本两三万起。
搞有限元模拟？DYNAFORM、AutoForm，我司也买了。网格画细，参数调试，电脑算两天，给出补偿值。模具按这数加工，首件压出来就磕绊。不意外——模拟的摩擦系数你设多少？0.1还是0.15？润滑情况一天三变，车间温湿度影响油膜，机台挠度又吃去一丝角度，这些鬼现实，哪个模拟能捆住？
还有圆角问题。图纸要R=5，我们心知，弯曲内侧圆角会变形，不像车削那么规矩。材料纤维方向、轧制纹路都有关系。模具做出来，R大了一点，再用抛光轮蹭蹭，蹭过了头又得补焊。钳工手一滑，几万块模具就多了块疤。
新材料，烂摊子——铝合金的矫情与碳纤的傲娇
高强钢不好弯，铝合金就更别提了。
7系铝，时效硬化，屈服逼近抗拉，塑性裕度小得可怜。一弯，内侧压、外侧拉，拉断了裂纹肉眼可见。换5系，软塌塌，回弹诡异，表面还起皱褶——“橙皮”，客户直接判废。我们试过预拉伸、退火、热弯，成本上去，效率下来，不划算。可汽车、电子件要求轻量化，铝板用得越来越多，弯曲的痛苦只能工程师咽。
碳纤维复合板呢？预浸料热压成型，弯曲工艺约等于玄学。固化度、温度场、树脂流动……你按金属的思维补偿，出来变形量能吓死人。航空框缘零件，13米长，弯曲成形，能从头扭到尾。我们搞过一块小样件，模具加热到180度，保温2小时，冷却随炉，结果内应力把零件拧成麻花。没资料，没标准，全靠烧钱试。
弯曲这活，理论盲区比你知道的还多。
所以别跟我说什么智能制造、黑灯工厂。在弯板车间，我们还在靠手感和运气。一块板子的角度都控不稳，谈什么自动化？回弹问题一日不解决，弯曲的产业化就永远带着硬伤。绕开它？除非你舍得放弃折弯，改用焊接拼块、铸件代替。可惜，轻量化、低成本逼着你非弯不可。那耳光，还得继续挨。
