去年夏天，我在车间调试一台刚装好的数据采集终端，正值午后最闷热的时候，手里的笔记本连着终端，屏幕上波形图开始乱跳。现场只有一台变频器在30米外启动，那干扰隔着电缆直接传进来。当时我差点把终端从电柜里拽出来。后来才明白，多源数据采集这种活儿，难点不在“采集”，在“怎么把混杂的信号稳住”。
车间里的数据源，五花八门。发那科机器人的控制柜输出一串数字，西门子PLC挂着PROFINET，老式的液压机只有一个干接点信号，还有两台国产温控仪用的是Modbus RTU，地址都冲突。你要把这些揉到一个终端里，还得实时上传到MES，光协议转换就够头疼的。而且，这年头老板还要求“数据上云”，终端还得能跟云平台通信，这里面的弯弯绕绕，真不是买几台现成设备就能搞定的。

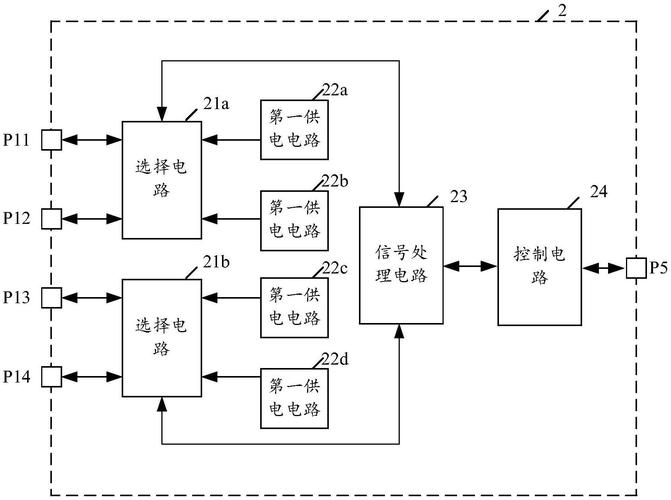

协议转换——不是接根线那么简单
很多人觉得，买个支持多协议的网关不就完了？说实话，市面上的网关确实多，但真到了车间，你会遇到匪夷所思的坑。比如某个品牌的协议库，标称支持几十种协议，实际收费另算。又比如Modbus RTU默认的是8位数据位，可你设备那边偏偏是7位，还有校验位不对，终端就死给你看。
我挑终端的时候，重点看它是否支持边缘计算。注意，不是那种把数据转发出去就完事的，而是能在本地做清洗和阈值判断。比如采集振动加速度，原始波形量太大，全传上去网络扛不住。终端里算个有效值，再超阈值报警，效率高很多。当然，这也意味着终端芯片要有足够的算力，CPU选型不能太抠门。我们曾经为了省点成本选了个低端ARM，结果跑一个FFT，延迟高得离谱，现场根本没法用。
有一回，我们接一台德国老设备，输出的是自定义的以太网报文。终端厂商说“支持定制协议”，结果光调试协议就花了两周。在这里劝一句：协议兼容性尽量选有成功案例的，别信宣传册上的通用字样。最好事先拿到对方的报文格式，自己先模拟一下。对了，千万别忽略波特率和停止位，这些细节藏在设备厂家的说明书里，翻不到的话就打电话问，比瞎试强。
电气隔离与供电——现场稳不稳全看它

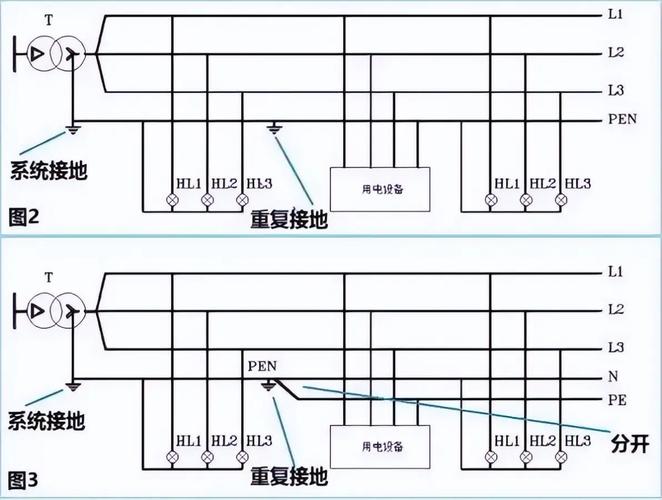

车间里的电压波动、地电位差，比你想象的严重得多。电机启动瞬间，母线电压能跌到额定值的70%。如果终端用开关电源直接供电，可能复位。我踩过的坑是：没做隔离，导致采集终端和PLC之间烧了一个通信口。原因就是两边地电位不一致，产生了地环路电流。
所以，设计这套终端时，所有现场信号输入都必须做电气隔离。光耦隔离是底线，好一点的用隔离变送器。供电侧，建议用宽压输入（比如DC 9~36V），内部再加防反接、防浪涌。别省那几个电容，现场感应雷和电机火花会让你欲哭无泪。另外，隔离栅的响应时间也要留意，我用过一种便宜的隔离栅，带宽只有1kHz，采集振动信号时直接衰减了30%，这数据拿去分析肯定不靠谱。
还有个细节，终端外壳要选金属材质，并且可靠接地。有一次我们把终端装在塑料壳里，触摸屏上的数据总是抖，测了一下，共模干扰直接穿过塑料壳耦合进去。换成金属外壳后，问题立刻消失。注意，接地要单独走线，别和设备的接地端子串联，否则又会形成地环路。

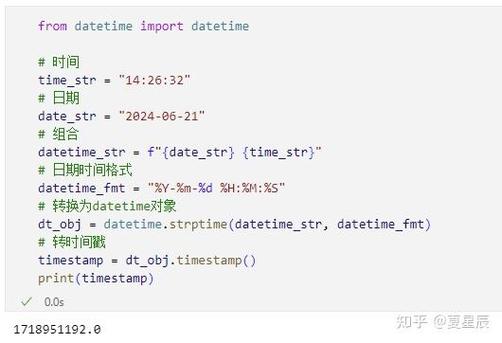

时间戳与数据映射——比想象中更棘手
多源采集一旦到了数据分析阶段，时间戳不对齐就能让你头大。我们有一回分析一台机床的振动数据和主轴电流，发现波形差了2秒，根本对不上。查了半天，原来是工控机的Windows时钟和PLC的时钟差了几秒，而两端各自存了时间戳，一对比就露馅了。所以，终端设备必须支持时间同步机制，比如NTP或者SNTP。条件允许的话，接个GPS/北斗授时模块，一劳永逸。
再说数据映射。不同设备的数据格式千奇百怪，特别是二进制数据，字节序有的大端有的小端。我们接过一个激光位移传感器，厂商手册上写着“高字节在前”，结果工程师没仔细看，按低字节在前解析，出来的数据像鬼画符。除了字节序，还有数据类型，是int16还是uint16，是float还是int32，都得确认清楚。建议在终端里做一个可配置的数据映射表，让现场工程师能自己调整，而不是每次改代码烧固件。

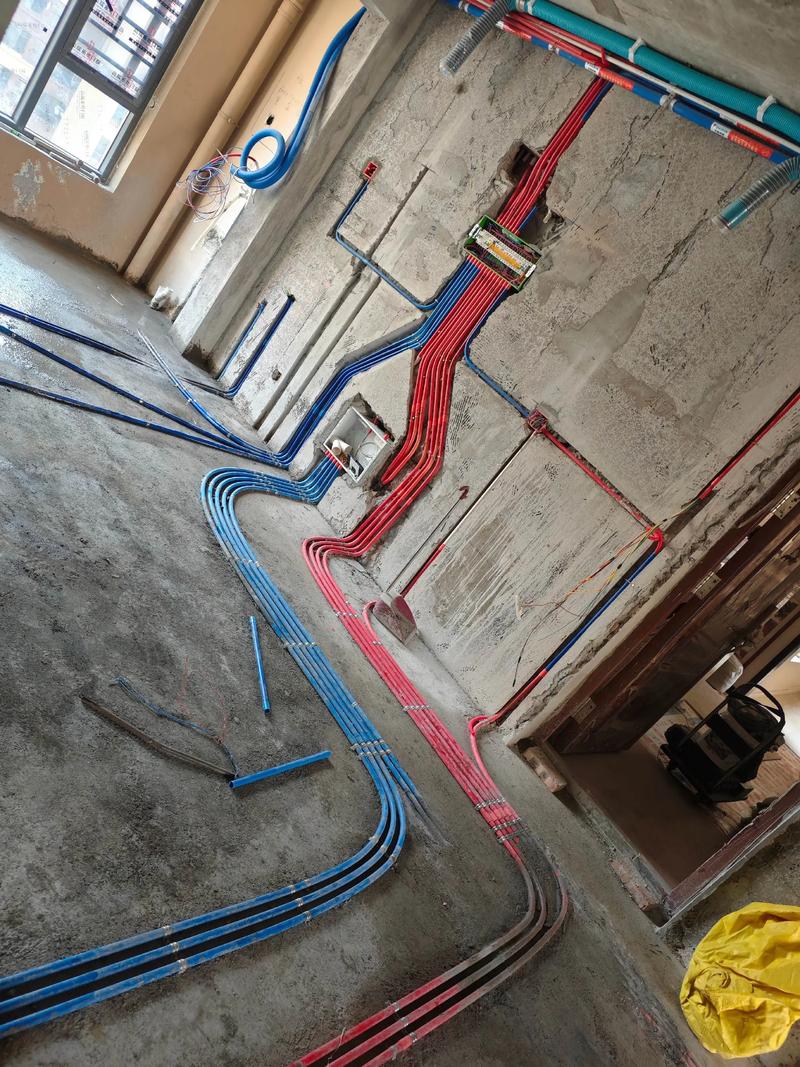

布线与安装——实战中的血泪教训
终端本身做得再好，布线烂照样完蛋。我见过现场工人把信号线和动力线绑在一个线槽里，结果串扰导致采集的毫伏级温度信号完全没法看。记住一条铁律：信号线与动力线要分开走，至少间隔20厘米，如果条件受限，必须用屏蔽双绞线，并且屏蔽层单端接地。
安装位置也有讲究。别把终端放在变频器正下方，也别离大变压器太近。最好靠近数据源，但又要避开热源和震动源。我们在冲压车间装过一台，震动太大，导致端子松动，数据时断时续。后来加装了减震垫，才好一点。
另外，接线端子别选插拔式那种普通的，现场油污重，时间长了接触不良。用防松动带螺纹锁扣的端子，贵不了几块钱，但省心得多。还有，每根线都要打线号，别相信自己的记忆力，我当年就是因为一根线没套号码，排查了半天，最后发现是接反了。
说实话，多源数据采集终端做到最后，拼的不是什么高深算法，而是对现场细节的敬畏。一个接地不好的端子，一个没加滤波的电源，都能让整个系统变成一堆废数据。
最后说一句，如果你正在选型或设计这类终端，一定要去现场待几天，别老坐在办公室看手册。干扰这个东西，纸上算不出来的。
