设备数据采集听起来简单，就是接上线、读个数。但真要在车间里稳定运行，信号类型、协议匹配、接地屏蔽，每一个环节都能让你崩溃。这篇笔记不聊空泛概念，就说说我在现场踩过的坑，以及那些厂家说明书里不会写的细节。
一、先搞明白你要采什么信号
每次项目启动，第一件正经事不是选型号，而是去现场摸信号。千万别信图纸，图纸上标着4-20mA，到了设备端可能变成0-10V，甚至是个干接点。我遇到过最离谱的一次：客户说用Modbus RTU，结果打开柜子一看，走线是RS485没错，但传感器是两线制电流环——这就是没看信号类型直接上采集器的后果。

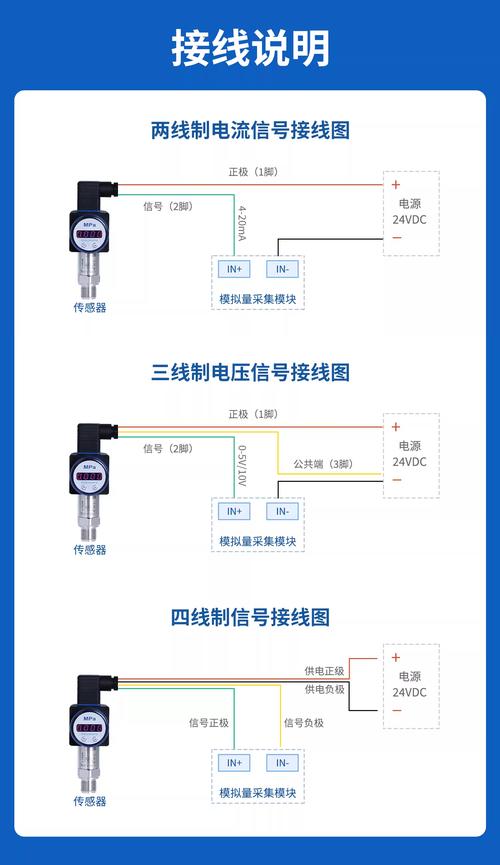

所以，先列信号清单：模拟量（4-20mA、0-10V、热电偶K型、PT100）、数字量（干接点、OC门）、脉冲量（编码器、流量计）。每种信号对应的采集通道完全不同，混着用轻则精度漂移，重则烧板子。
二、硬件选型：别只看通道数
很多工程师选型就数通道数，8路不够就16路，然后比价格。但实际用起来，采样率、分辨率、隔离电压才是关键。比如测温度，PT100需要三线制接法，这时每通道的恒流源要匹配，否则导线电阻误差能到几欧姆，大几百块钱的采集器还不如一个万用表准。真正的成本差异，往往就在这些看不见的参数上。

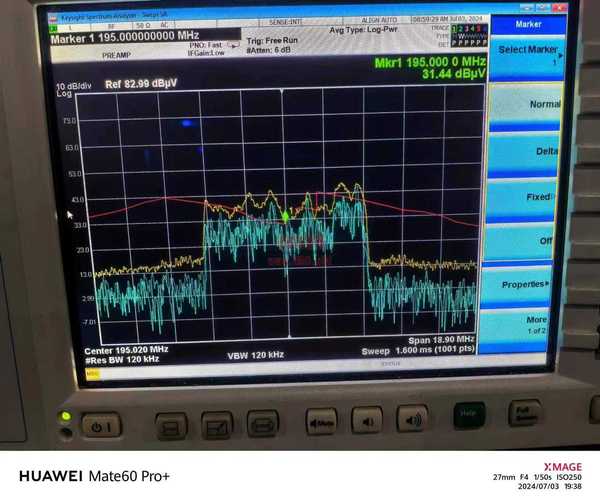

再聊聊隔离耐压。车间里电机启停，变频器干扰，那可不是小打小闹。IEC 61131-2对数字量输入有明确要求，但很多采集器标称的隔离电压是“2kV RMS”，实际打耐压时直接拉弧。所以我说，买之前先看有没有做过EMC测试报告，特别是IEC 61000-4-2静电放电和4-4快速瞬变脉冲群。没有这两个，直接pass。
三、通信协议：实时性还是可靠性

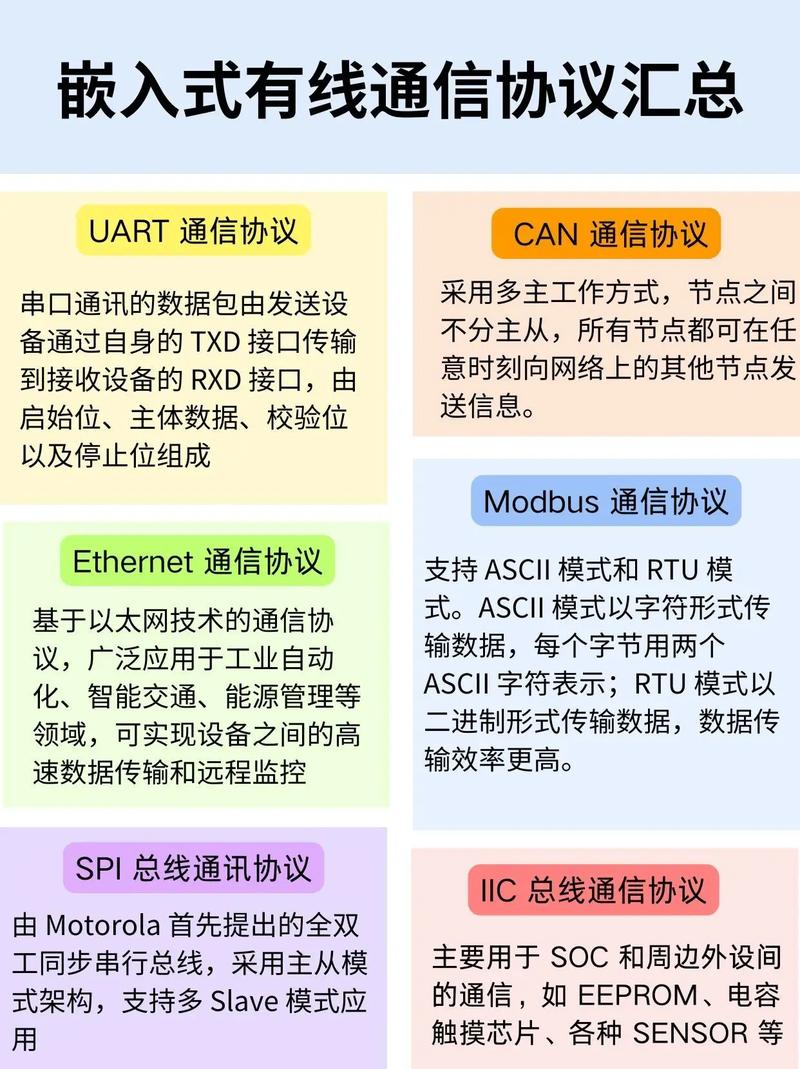

现在的采集器，有的走Modbus RTU，有的走Profinet，有的直接上OPC UA。协议选择主要看你后端的系统是什么。如果只是接到PLC，Modbus RTU最实用，波特率115200，一个周期轮询几十个点，一般够用。但如果要做设备预测性维护，需要高频振动数据，那至少得是EtherCAT或Profinet IRT这类的硬实时，或者干脆用采集器内部缓存加本地预处理。
我还遇到过一种尴尬：客户买了个高端采集器，支持EtherNet/IP，但厂里PLC是西门子S7-200 SMART，只支持S7协议。最后只能加网关，延迟多了几十毫秒，对温度监控无所谓，但要是做安全联锁，你就等着被找麻烦吧。所以先确认上位机和PLC支持什么协议，再决定采集器型号，别被厂家宣传带偏了。
四、现场部署：接地、屏蔽和布线

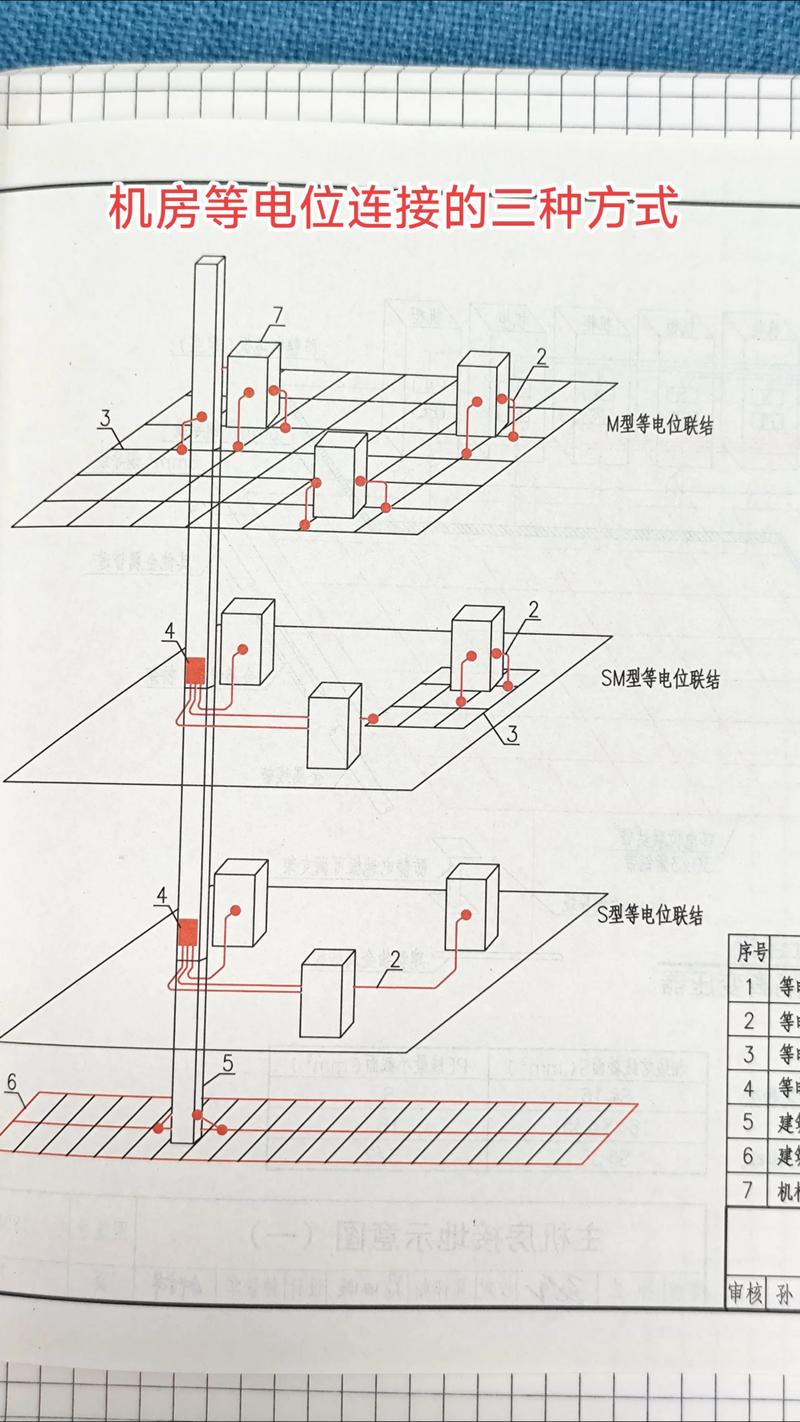

这是最不性感但最要命的部分。有一次我把采集器装好了，读数一直跳，后来发现是屏蔽层没有单端接地。当时没忍住，在机柜边上骂了几句。正确做法是：屏蔽层在控制器端接地，现场端悬空，而且要用金属电缆格兰头保证屏蔽层与机柜良好搭接。还有，信号线和动力线必须分开走，至少间隔30厘米，实在躲不开就交叉垂直走，绝对不能平行长距离。
另外，采集器的电源别直接跟变频器共一路。变频器启动瞬间电压跌落，能把采集器直接拉复位。我一般单独配一个DC24V开关电源，或者加一个隔离变压器。这笔钱不能省。电源的极性反接保护也很重要，别问我怎么知道的。
五、采样率与分辨率：算算再选

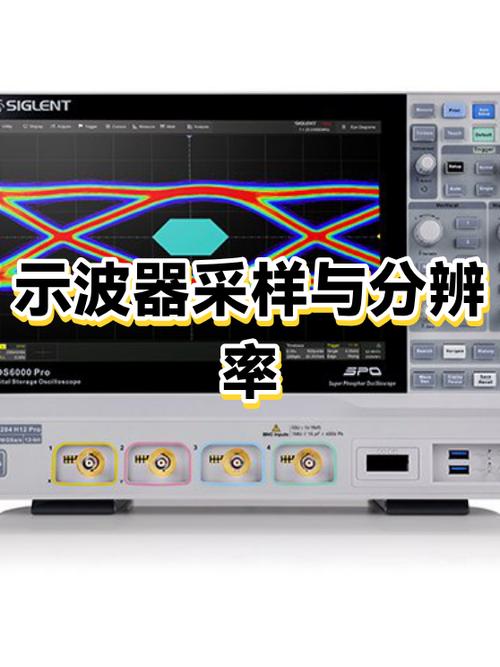

很多人一上来就要最高的采样率，其实根本用不上。比如测轴承振动，常用频段在10kHz以下，按奈奎斯特定理，采样率有20kSPS就够了。如果是多通道同步采集，总采样率要除以通道数。你可以算一下：8通道每通道20kSPS，总吞吐就是160kSPS，看看采集器的主控能不能扛得住。分辨率嘛，16位通常能满足大部分场合，24位适合低幅值信号，但价格翻倍，对模拟前端要求也高。
此外，抗混叠滤波器千万别省。如果被测信号里有高频噪声，而采集器没有内置滤波，混叠效应会让低频信号失真。之前我们测一个包络信号，因为没开滤波，频谱里出现一堆假峰，排查了三天才知道是混叠。现在很多采集器在软件里提供低通滤波选项，但要在采样之前设置好，采样后再滤已经晚了。
六、调试中的碎碎念
- 热电偶冷端补偿：很多采集器内置了，但探头端子处要尽量保持等温，否则误差很大。
- 通道间串扰：高速采样时，相邻通道切换会产生瞬态影响，尽量选带采样保持的。
- 固件升级：有些小众品牌采集器，固件bug多到让你怀疑人生。选型时看看它家官网有没有持续更新。
- 别迷信“即插即用”，工业现场没有即插即用。
说实话，没有完美的采集器，只有适合现场的采集器。选型前多花一天时间踩点，比什么都强。
结论
工业数据采集器不只是一个盒子，它是现场设备与上层系统之间的桥梁。理解了信号类型，选对了硬件指标，匹配好通信协议，再做好接地屏蔽，数据才真正可信。否则，你采到的只是自己的一厢情愿。
